Geiger Jalousieantrieb GJ5620 Universal

Art.Nr.:: M56F4310
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: mechanisch

Geiger | Wellenkupplungen:

Anschlussleitung / Geiger:

Geiger | Zubehör:

235,48 EUR

inkl. 19% MwSt. zzgl. Versand

VERSANDKOSTENFREI / Deutschland

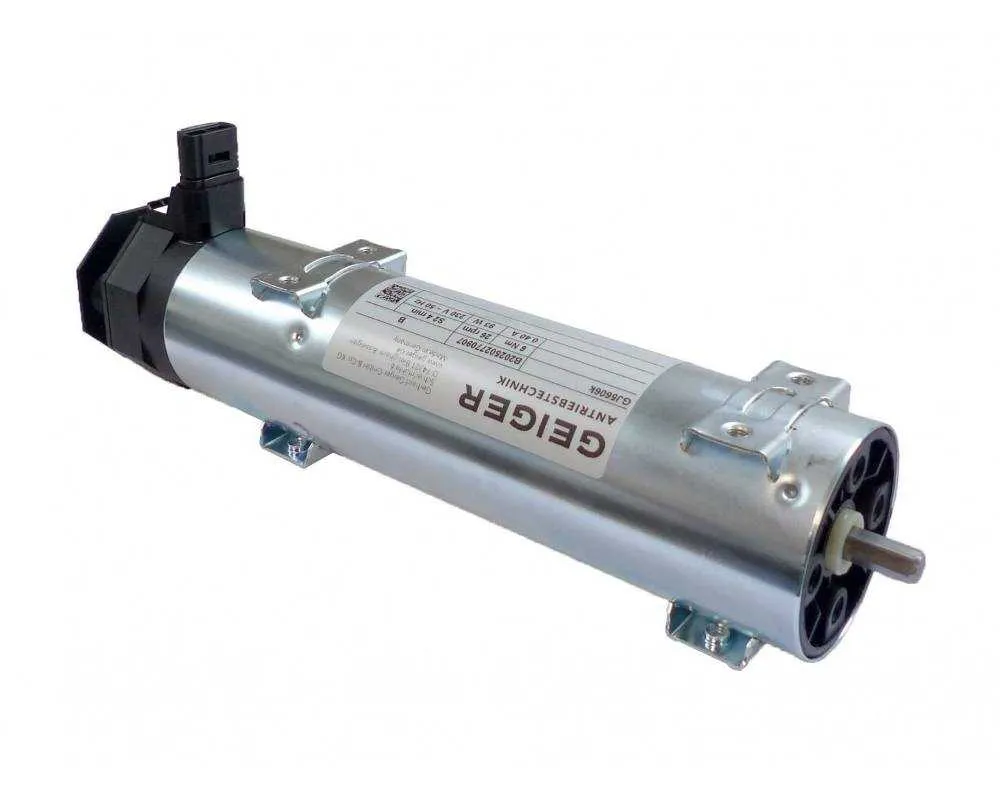

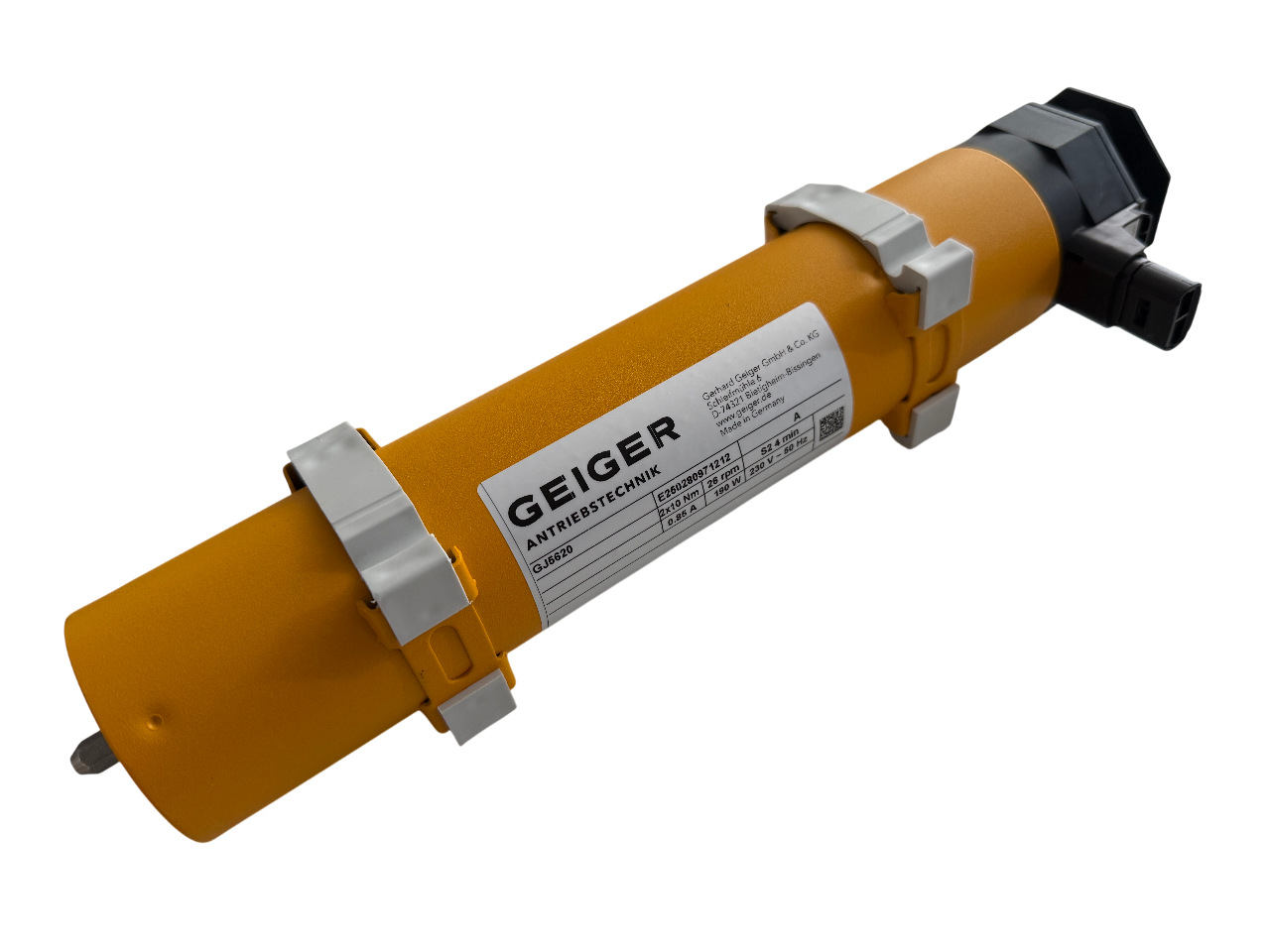

Der Jalousieantriebe GJ5620 Universell mit mechanischer Endabschaltung hat sich im täglichen Einsatz millionenfach bewährt. Dieser Antrieb zeichnet sich durch seine zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus. Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt.

Alte Bezeichnungen für den 20 Nm Motor sind M56F2052, M56F2602, M56F2869.

Produktvorteile

► Mechanische Endabschaltung
► Kein Einstellkabel zur Einstellung der Endlagen erforderlich
► Sichere Einstellung der Endlagen mittels selbsthaltenden Druckknöpfen
► Endschalterbereich von 80 Umdrehungen
► Werkzeuglose und sichere Montage in allen gängigen Kopfschienen
► Steckbare Anschlussleitung
► Lieferbar mit 6, 10, und 20 Nm Drehmoment
► Universeller Einbau: Für Kasten oben offen und unten offen

Endlageneinstellung

Endposition	feste Position	Drehmomend	Selbstlernend

oben (an Kopfschiene)	¹	X	²

unten (Fensterbank)	¹	X	X

¹ = Wird über Druckknöpfe eingestellt
² = Antrieb kann über Auflaufpilz abschalten

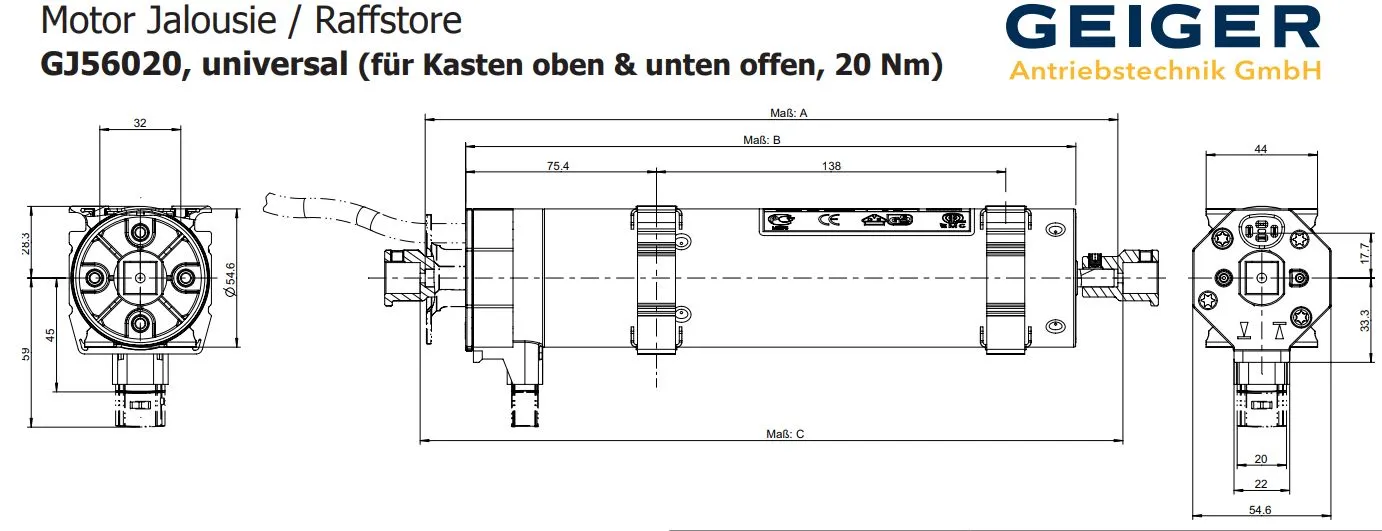

Technische Daten

Motortyp	Drehmoment	Artikelnummer	Geschwindigkeit	Gesamtlänge	Stromaufnahme	Leistungsaufnahme
GJ5620	20 Nm	M56F4310	26 U/min	304 mm	0,85 A	190 Watt

Enschalterbereich	Abtrieb	Betriebsart	Stromversorgung	Schutzart	Kabellänge
80 Umdrehungen	beidseitig	S2 4 min	230/50 V Hz	IP54	optional

Lieferumfang

1 x Geiger GJ5620
1 x Bedienungsanleitung

(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)

Zubehör / optional

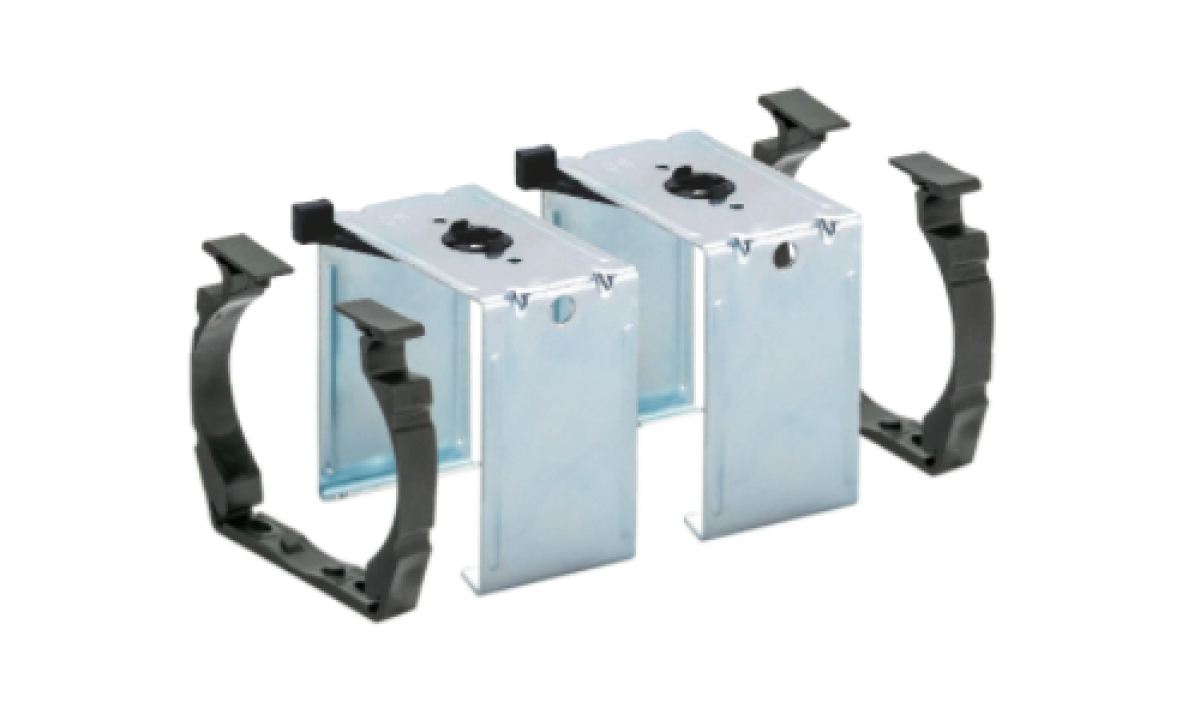

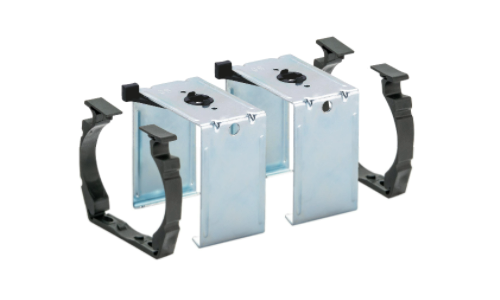

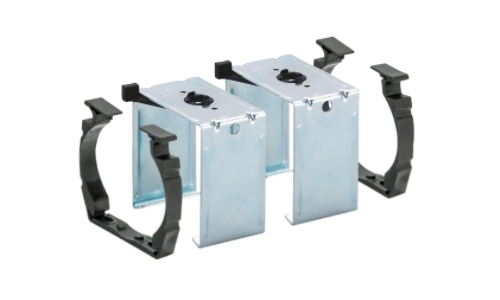

Universal-Befestigungskit M56F766 / Datenblatt

► Befestigungskit mit Spannbügel für Jalousiemotor GJ56
► zur Befestigung in Kopfschiene 51 x 56 mm mittels Spannbügel und Dämpfungselementen
► max. Belastung: 20 Nm
► die Dämpfungselemente sorgen für eine zusätzliche Geräuschoptimierung der Raffstoreanlage
► universelle Einbausituation (Kasten oben und unten offen)

Wellenkupplungen

Klupplungsstücke (2 Stück im Set)

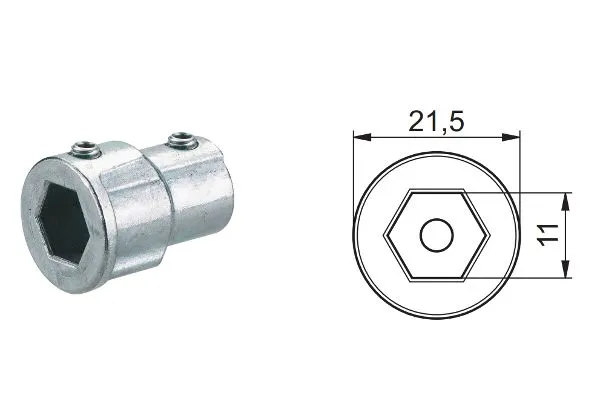

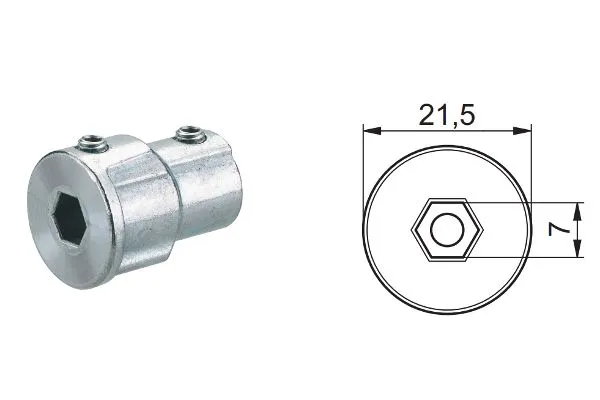

Typ 1 ► 7 mm Sechskant		Typ 2 ► 11 mm Sechskant

von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Sechskant 7 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm		von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Sechskant 11 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm
Art. Nr.: M56E235		Art. Nr.: M56E247

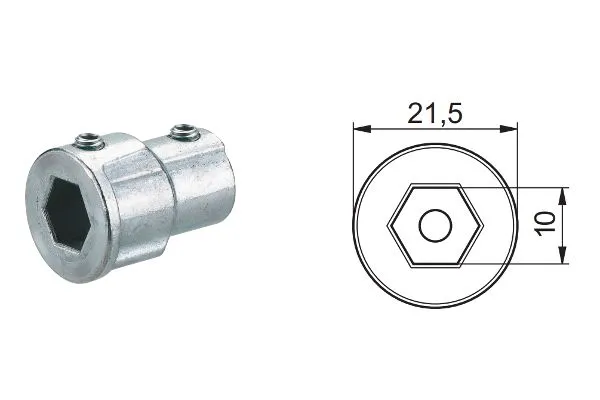

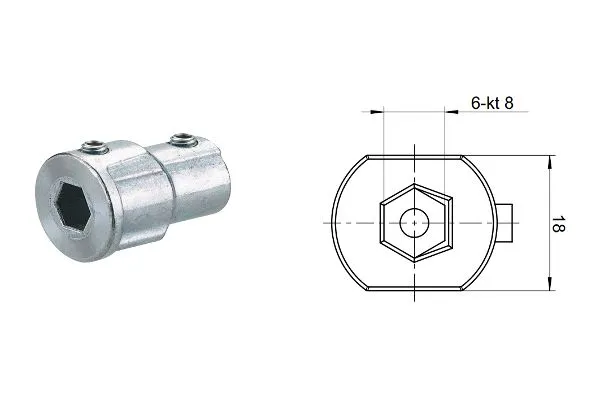

Typ 3 ► 10 mm Sechskant		Typ 4 ► 8 mm Sechskant

von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Sechskant 10 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm		von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Sechskant 8 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm
Art. Nr.: M56E248		Art. Nr.: M56E278

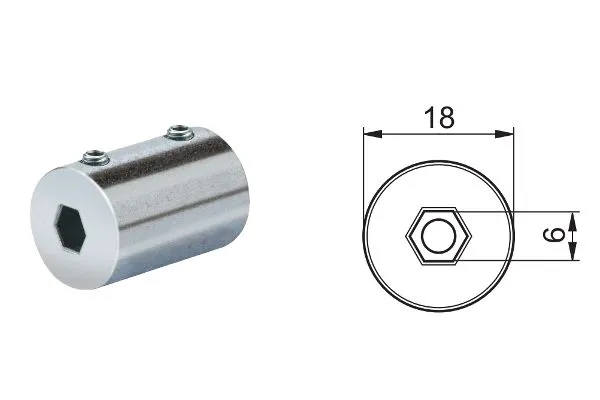

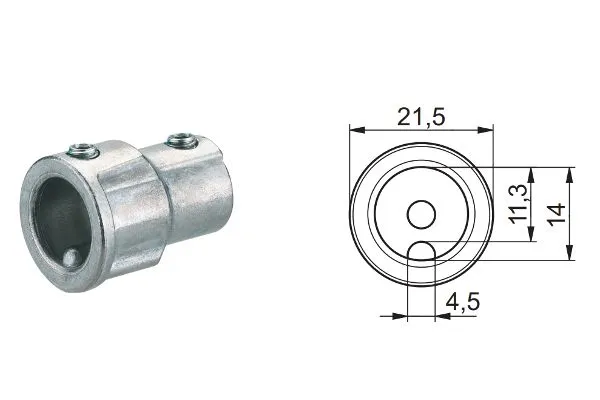

Typ 5 ► 6 mm Sechskant		Typ 6 ► 14 mm Nutrohrprofil

von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Sechskant 6 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 18 mm		von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Nutrohrprofil 14 mm (flach) (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm
Art. Nr.: M56E369		Art. Nr.: M56K061

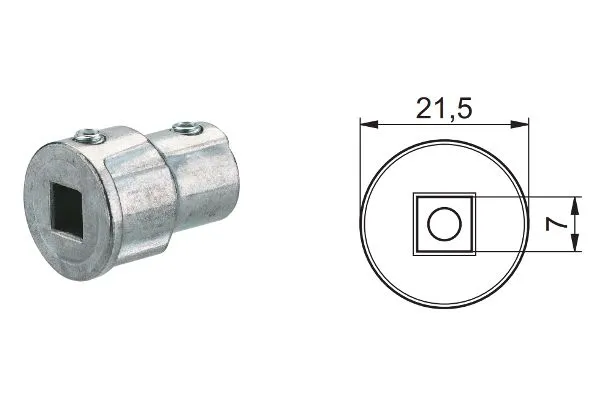

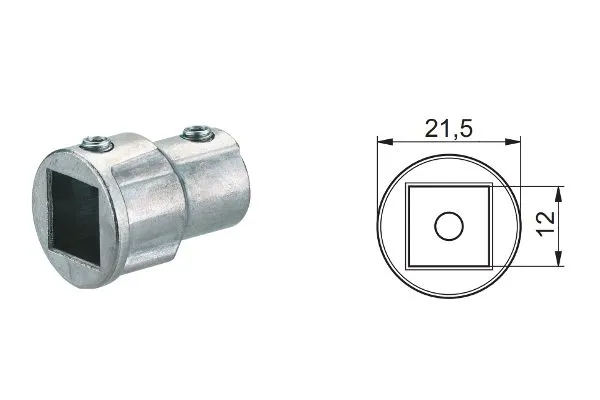

Typ 7 ► 12 mm Vierkant		Typ 8 ► 7 mm Vierkant

von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Vierkant 12 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm		von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Innen-Vierkant 7 mm (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm
Art. Nr.: M56K063		Art. Nr.: M56K064

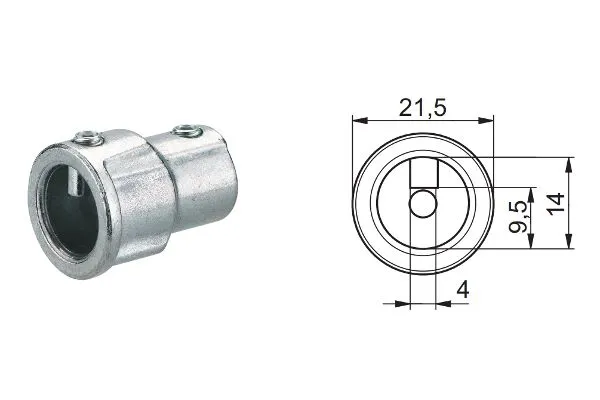

Typ 9 ► 12 mm Nutrohrprofil

von ► Innen-Sechskant 7 mm (Motorseitig) auf ► Nutrohrprofil 14 mm (hoch) (Wellenseitig) Anzahl Gewindestifte: 2 Länge 30 mm Außendurchmesser: Ø 21,5 mm
Art. Nr.: M56K119
