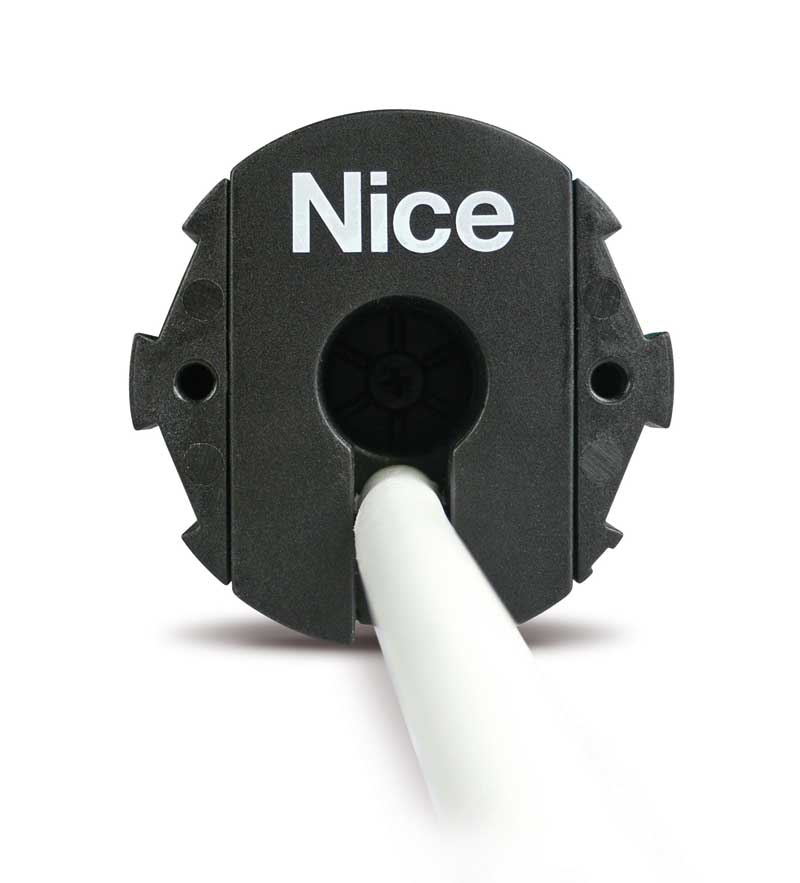

Nice Era Mat ST
Rohrmotor mit elektronischem Endschalter, eingebautem Funkempfänger und Nice TTBUS-Technologie.
| Produktmerkmale |
|---|
| Ideal für Rollos und Ausstellmarkisen.. Baugröße M 35 mm. |
| Einfache Ferneinstellung der Endlagen mit Sender oder mit den externen Programmiergeräten O-View TT und TTP im automatischen, halbautomatischen oder manuellen Modus. |
| Bequeme Rückmeldung über die Markisenbewegung |
| Ebenen-Programmierung: schnell und sicher Dank dieser Funktion sieht die Einstellung mehrere Auswahlmöglichkeiten vor, und bei falscher Auswahl startet die Programmierung wieder bei der vorherigen Ebene, ohne dass die bisher vorgenommenen Einstellungen neu programmiert werden müssen. |
|
Einstellung mehrerer mittlerer Öffnungshöhen |
|
Dank 3-Draht Technologie Nice TTBUS Bedienung der Motorbewegung über Niederspannungssteuerung; einfacher und intuitiver Anschluss an die Wettersensoren kabelgebunden ohne externe Steuergeräte und/oder über Funk. |
| Dank integrierter elektronischer Platine können mehrere Motoren ohne zusätzliche Steuergeräte parallelgeschaltet und von einem einzigen Bedienelement gesteuert werden. |
| Die Encoder-Technologie garantiert millimetergenaue Präzision, Zuverlässigkeit, dauerhafte Beibehaltung der eingestellten Werte. |
| Funktionen FRT: Zieht das voll ausgefahrene Markisentuch um ein programmierbares Maß zurück, um unschönes Durchhängen zu vermeiden. RDC: Das System der einstellbaren Drehmomentreduzierung sorgt für einen sanften Halt der Bewegung, um das Tuch bei Erreichen der Endlage nicht zu strapazieren. FTC: Speziell für Markisenantriebe mit Sperrmechanismus mit automatischer Einrastung. FTA: Speziell für Markisenantriebe mit Sperrmechanismus mit manueller Einrastung. Sorgt für die korrekte Tuchspannung an einem oder mehreren Punkten mit manueller Arretierung. |
| Geringer Zeitaufwand und einfache elektrische Anschlüsse dank doppelter Isolierung, die den Erdleiter überflüssig macht. |
| Niedriger Verbrauch in Standby |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E MAT ST 324 | 3 Nm | 0,38 A | 85 Watt |
| E MAT ST 524 | 5 Nm | 0,54 A | 120 Watt |
| E MAT ST 611 | 6 Nm | 0,40 A | 90 Watt |
| E MAT ST 1011 | 10 Nm | 0,54 A | 120 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Abmessungen (L) | |
| 3 Nm | 24 U/min | 496 mm | |
| 5 Nm | 24 U/min | 496 mm | |
| 6 Nm | 11 U/min | 496 mm | |
| 10 Nm | 11 U/min | 496 mm | |
|
|
|
|
|
| Rohrdurchmesser | 35 mm | Anschlussleitung | 2,5 Meter, 5adrig |
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x Nice Era MAT ST (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Vierkantbolzen 10 mm und Bügel |
Kompakte Halterung (schwarz) |
 |
 |

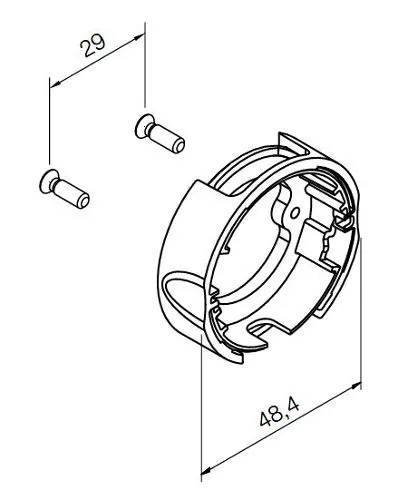

| Art. Nr.: 523.10012 | Art. Nr.: 533.10010 (ohne Schrauben) |
| ► Typ 3 | ► Typ 4 |
| Kompakte Halterung (schwarz) |

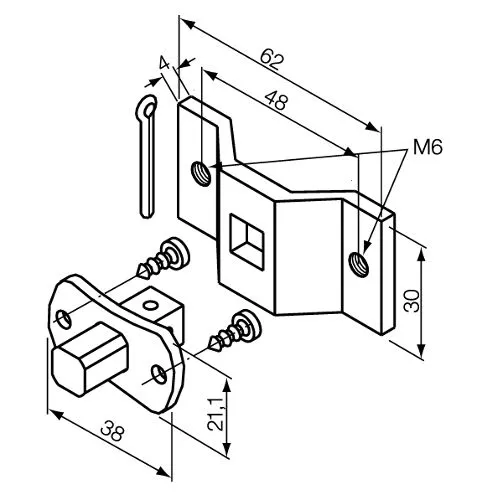

Vierkantzapfen 10 mm + Bügel mit Bohrungen M6 |
 |
 |

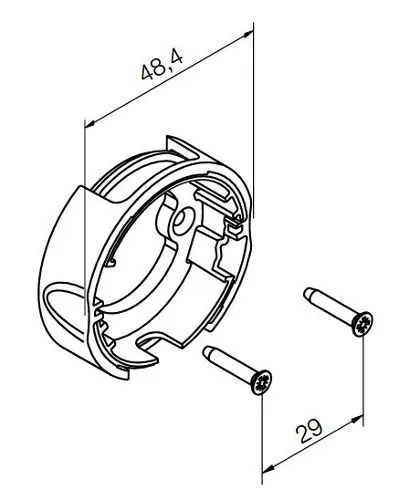

| Art. Nr.: 533.10011 | Art. Nr.: 523.10012/M6 |
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||

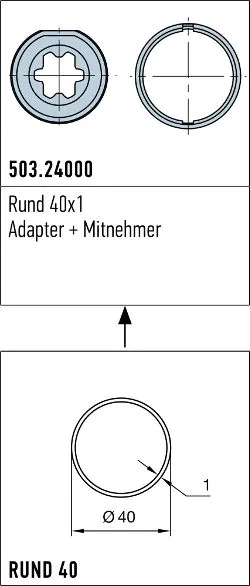

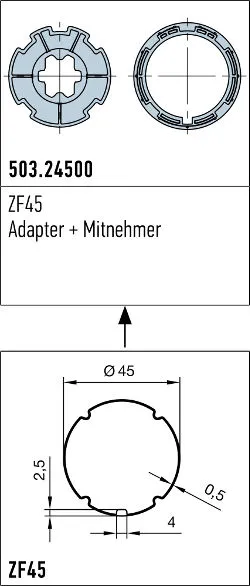

| Art. Nr.: 503.24500 | Art. Nr.: 503.24000 |
|
► Typ 3 |
► Typ 4 |
|
 |
 |
|

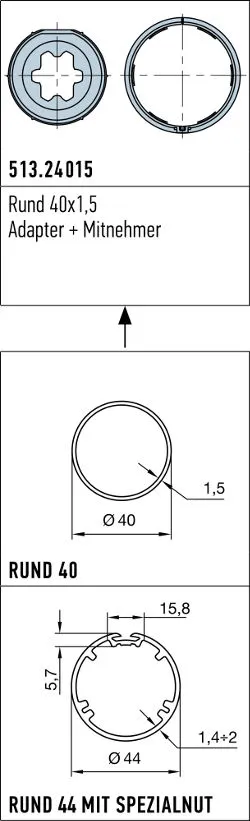

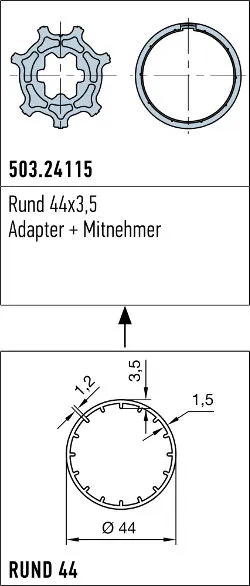

| Art. Nr.: 513.24015 | Art. Nr.: 503.24115 | |
|
► Typ 5 |
► Typ 6 |
|
 |
 |
|
| Art. Nr.: 513.24215 | Art. Nr.: 503.24315 | |
|
► Typ 7 |
► Typ 8 |
|
 |
 |
|

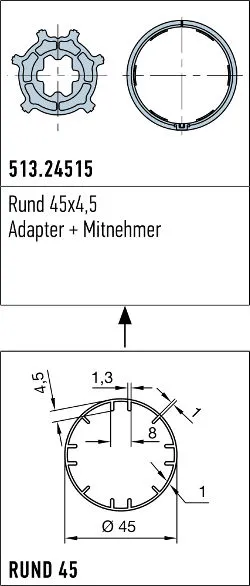

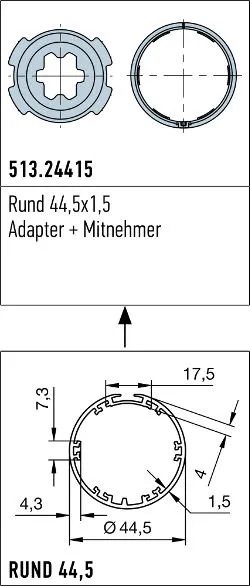

| Art. Nr.: 513.24415 | Art. Nr.: 513.24515 | |
|
► Typ 9 |
► Typ 10 |
|
 |
 |
|

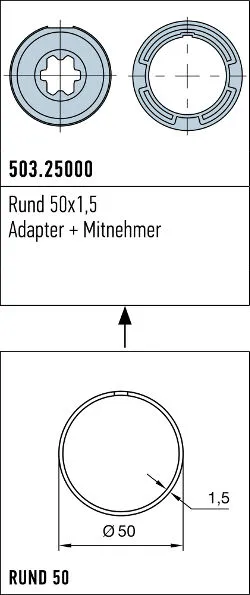

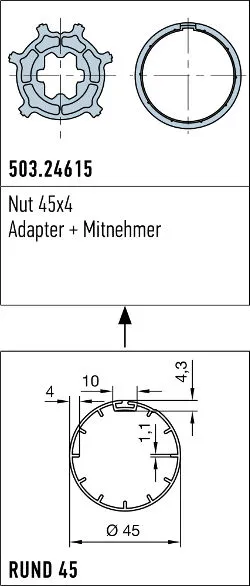

| Art. Nr.: 503.24615 | Art. Nr.: 503.25000 | |
|
► Typ 11 |
► Typ 12 |
|
 |
 |
|

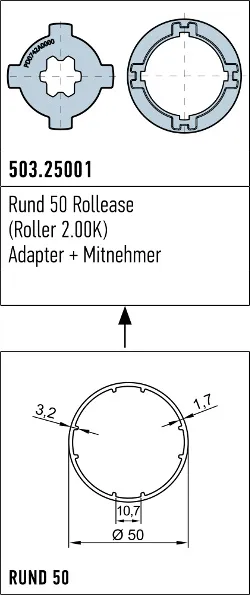

| Art. Nr.: 503.25001 | Art. Nr.: 503.25003 | |
|
► Typ 13 |
► Typ 14 |
|
 |
 |
|

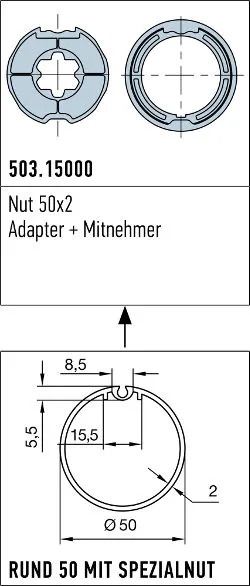

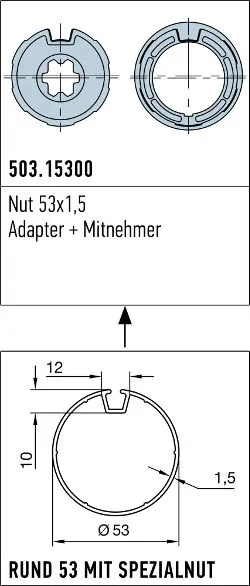

| Art. Nr.: 503.15000 | Art. Nr.: 503.15300 | |
|
► Typ 15 |
► Typ 16 |
|
 |
 |
|

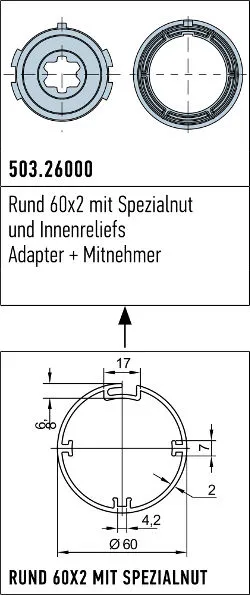

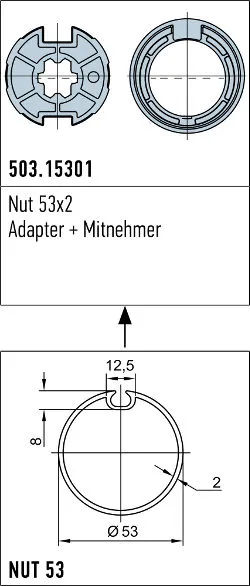

| Art. Nr.: 503.15301 | Art. Nr.: 503.26000 | |
|
► Typ 17 |
► Typ 18 |
|
 |
 |
|

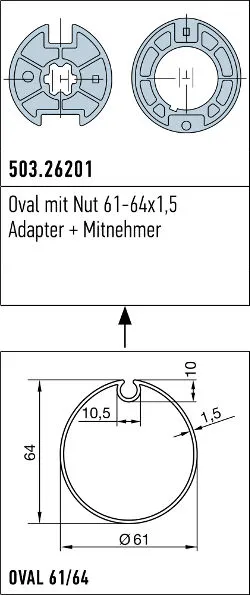

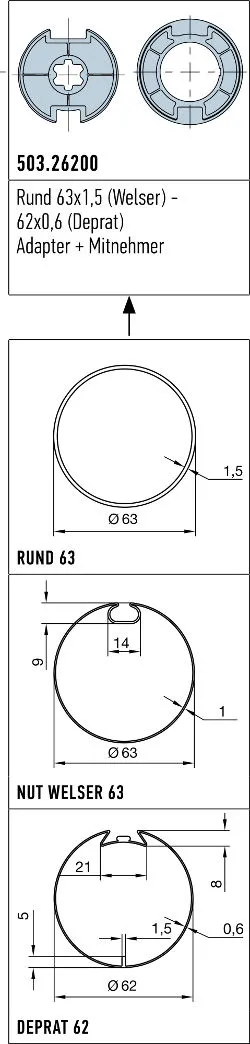

| Art. Nr.: 503.26200 | Art. Nr.: 503.26201 | |
- Bedienungsanleitung (2.72 MB)
- Kurzanleitung (758.42 KB)
- Nachtrag zur Bedienungsanleitung (2.41 MB) :
- Programmierung mit den Wand- und Handsendern Typ Era P und Era W (mit Programmiertaste).
- Programmiervideo :
- Speichern des ersten Senders und manuelle Endlageneinstellung der Era MAT T Motoren.
