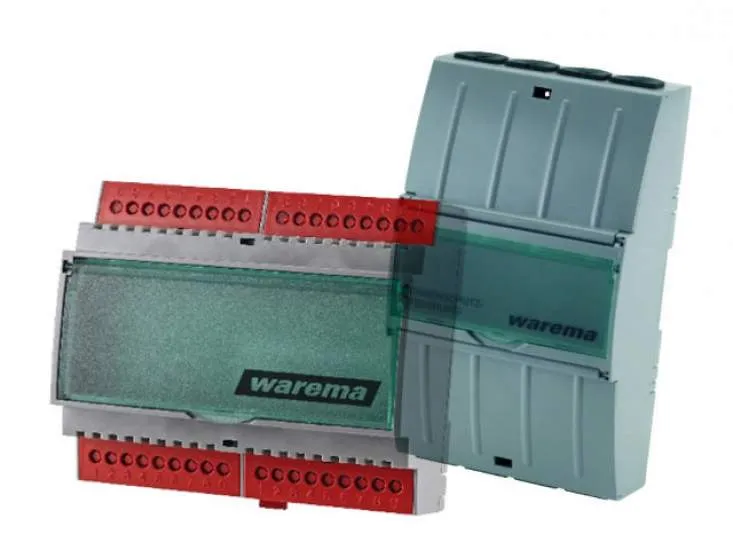

Warema climatronic HUB 4 AP/REG
Liefersituation durch Material-KnappheitViele unserer Lieferanten haben Probleme bei der Materialbeschaffung zur Herstellung der verschiedensten Produkte. Bei Produkten mit Lieferzeit von 7 bis 14 Tage kann die angegebene Lieferzeiten stark variieren. Wenn Produkte schnell benötigt werden, dann kontaktieren Sie uns bitte. Vielleicht können wir Ihnen auch alternative Produkte mit kurzer Lieferzeit anbieten. Wir haben unsere Lagerkapazitäten auch erhöht, um einen schnellen Versand zu ermöglichen. Leider ist es uns nicht möglich, alle angebotenen Produkte lagernd anzubieten. |

Warema climatronic Hub 4 AP/REG | AP = Aufputz-Montage/ REG = Reiheneinbau | Busleitung auf max. 3600 m Verlängerung möglich | Hintereinanderschalten von max. 2 HUBs | 4 Ausgänge | Kommunikation von einem Ausgang des HUBs zu einem anderen ist nicht möglich |
Durch den Einsatz des Hub 4 kann eine Verlängerung der WAREMA climatronic Busleitung auf maximal 3600 m erzielt werden.Außerdem können Stichleitungen gebildet werden (z.B. zu einer Wetterstation), um abgelegen montierte Busteilnehmererreichen zu können. Der Hub 4 AP/REG verfügt über vier Ausgänge.
Hinweise zum Bussystem
- Im System der WAREMA climatronic® dürfen maximal 1200 Aktoren, 3 Wetterstationen und 2 Messwertgeber Temperatur/Feuchte eingesetzt werden. In jeder Teilstrecke des Busses sind maximal 100 Geräte zulässig. Der Bus muss durch einen Hub unterteilt werden, wenn mehr als 100 Geräte angeschlossen werden sollen.
- Ein Hub ist ein zusätzlicher Busteilnehmer, der in die Kalkulation zur Bestimmung der maximalen Anzahl von Busteilnehmern mit einbezogen werden muss.
- Für den WAREMA climatronic® Bus dürfen maximal zwei Hubs hintereinander geschaltet werden.
- Nach jeweils 1200 m Buslänge ist ein Hub erforderlich.
- Eine Kommunikation von einem Ausgang des Hubs zu einem anderen ist nicht möglich.
- Für jede Busleitung, auch für jede Stichleitung, müssen Abschlusswiderstände jeweils am Anfang und am Ende der Busleitung vorgesehen werden (siehe Bedienungsanleitung Abb. 2 und Abb. 3).
- Der Standardwert des Abschlusswiderstands beträgt 120 Ω für eine JY(St)Y 2×2×0,8 mm ∅ Leitung.
HINWEIS: Der Hub 4 gleicht keine Signallaufzeiten aus.
Die Datenrichtung auf dem Bus ist immer bidirektional vom Eingang zum Ausgang und umgekehrt.
- Die zugelassene Busleitungslänge ohne Hub ist gemäß der Spezifikation zur RS485 auf 1200 m begrenzt, ein Hub 4 ermöglicht eine Verlängerung der Busleitung um maximal weitere 1200 m.
- Ein Anwendungsfall für den Hub 4 sind z.B. Stichleitungen, die sonst in der Spezifikation zu RS485 nicht zugelassen sind.
- Die verwendete Datenrate auf dem RS485 Bus der WAREMA climatronic liegt bei 19,2 kBaud. Der Hub ist für diese Datenrate ausgelegt.
- Hinweis: externes Netzteil erforderlich
|
|
Betriebsspannung: | | 24 V DC |
|
|
Ansteuerung: | | Climabus |
|
|
Ausgang: | | HUB: 4 x Climabus |
|
|
Schutzart: | | IP30 |
|
|
Schutzklasse: | | III |
|
|
Montage: | | AP = Aufputz | REG = Reiheneinbau |
|
|
Abmessungen(B x H x T): | | AP = 177 x 106 x 60 mm | REG = 6 TE |
|
|
Produktabmessungen | AP

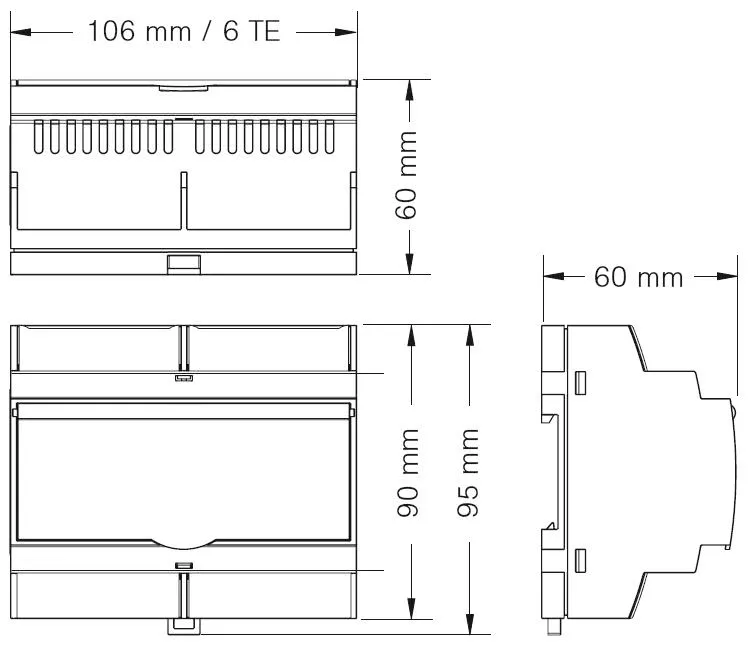

Produktabmessungen | REG
- 1 x Warema climatronic HUB 4 AP oder REG (nach Auswahl)
Betriebsspannung: | 24 V DC |
Ansteuerung: | climabus |
Ausgang: | 4 x climabus |
Schutzart: | AP/REG | IP 30 |
Schutzklasser: | III |
Montage: | AP | Aufputz REG | Reiheneinbau |
Abmessungen: | AP | 106 x 180 x 60 mm REG | 6 TE |
Artikel-Nummer: | AP | 2014312 REG | 2014311 |
1 x Warema climatronic HUB 4 (AP/REG, Ausführung nach Wahl)
1 x Bedienungsanleitung
1 x Bedienungsanleitung
