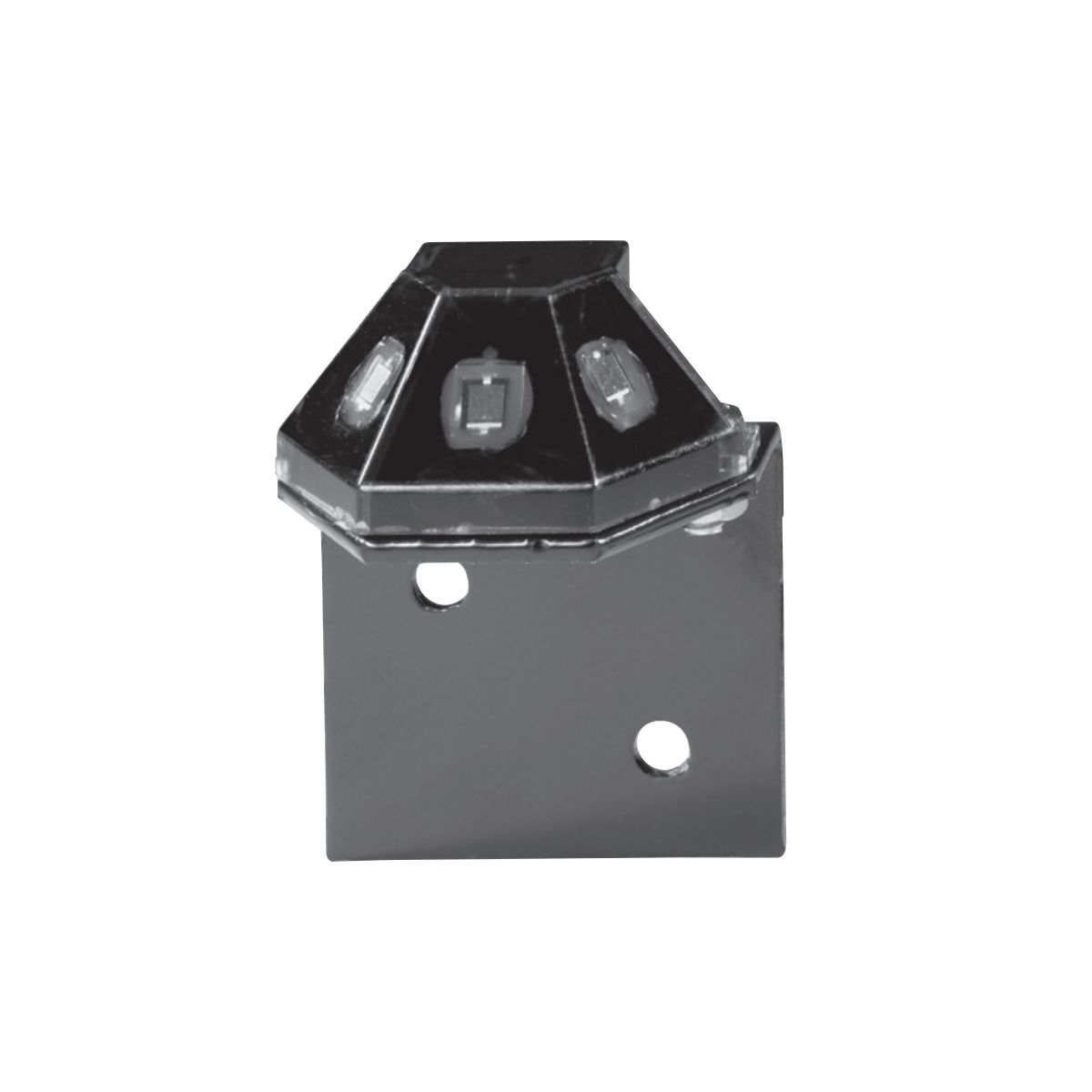

Messwertgeber zur Erfassung der Außenhelligkeit (Erfassungswinkel 180°) | Lichtabhängige Steuerung von Sonnenschutzprodukten |
Er wird eingesetzt bei der Ansteuerung von innenliegenden Behängen. Der Messwertgeber wird an eine Sonnenschutzzentrale (z.B.Wisotronic dialog, Quatronic dialog) angeschlossen und ermöglicht die lichtabhängige Steuerung von Sonnenschutzprodukten wie Jalousien, Falt- oder Raffstores. Er wird an einem Befestigungswinkel montiert und mit diesem außen an der Fassade befestigt. Der Messwertgeber erfasst die Außenhelligkeit an einer Fassade. Diese physikalische Messgröße wird in elektrische Signale umgewandelt und in der Sonnenschutzzentrale ausgewertet. Die Auswertung der Außenhelligkeit ist zur helligkeitsabhängigen Steuerung Ihrer Sonnenschutzprodukte notwendig.
Passend zu:
- Wisotronic dialog 1-Kanal (alte Ausführung bis Febraur 2011)
- Wisotronic 2/3/4-Kanal
- Quatronic dialog
Produktmerkmale
- Erfassung der Helligkeit
- Auswertung/Anzeige der Daten in der angeschlossenen Sonnenschutzzentrale
- Verlängerung der Leitung (werkseitig 3 m vergossen) vom MWG Photo (180°) zur Sonnenschutzzentrale auf max. 50 m
Technische Daten
|
|
| Betriebsspannung: | | 12 V DC |
|
|
| Messbereich/Messgröße Photo: | | 0 - 99 klx |
|
|
| Erfassungswinkel Photo: | | 180° |
|
|
| Schutzart: | | IP 68 |
|
|
| Montage: | | Befestigungswinkel (im Lieferumfang) |
|
|
Lieferumfang
- 1 x Messwertgeber MWG Photo (180°) Art. Nr.: 623016
- 1 x Befestigungswinkel

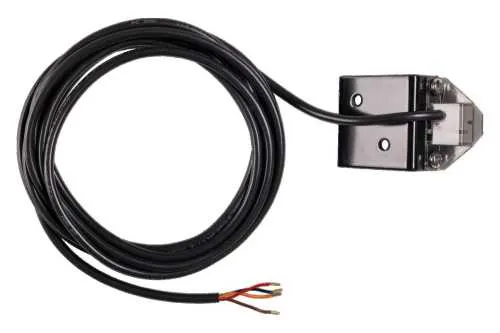

- 1 x Anschlussleitung 3 m (vergossen)
- 1 x Bedienungsanleitung
