Warema Wisotronic 3-Kanal
- Beschreibung
- Technische Daten
- Funktionsprinzip
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Wisotronic 3-Kanal Bedienteil in weiß | Leistungsteil Aufputzmontage | Innentemperatursensor integriert | Bedienung per Funk über EWFS Hand- oder Wandsender möglich (optional erhältlich) | Quickstart-Menü ermöglicht schnelle Inbetriebnahme |
Die Wisotronic ist die perfekte Sonnenschutzsteuerung für jede Anwendung, egal ob Wintergarten oder Bürogebäude, sie steuert die unterschiedlichen Sonnenschutzprodukte (Lamellenprodukte, Stoffprodukte, Rollladen, usw.) auf intelligente Weise und angepasst an die jeweiligen Witterungsverhältnisse. Hierbei kann die 3-Kanal-Variante 3 Fassaden (Kanäle) unabhängig voneinander steuern und überwachen.
Die integrierten Automatikfunktionen bieten Ihnen einen besonderen Komfort und schützen zudem Ihren Sonnenschutz vor schädlichen Witterungseinflüssen. Die Wisotronic passt das Klima in Ihrem Gebäude den individuellen Bedürfnissen an und schafft somit ein behagliches Wohlfühlambiente.
Sie können Ihre Sonnenschutzprodukte entweder von Hand bedienen oder die Bedienung gänzlich der Automatik überlassen.
Zudem ist eine Bedienung über EWFS Sender (1 oder 8 Kanal) möglich (nicht im Lieferumfang).
Durch einen minimalen Wandabstand ist eine dezente Integration in die Wohnumgebung realisierbar und die unterschiedlichen Farbvarianten der Zentrale schaffen zusätzliche Möglichkeiten bei der Gestaltung des Wohnraums.
- Die Wisotronic zeichnet sich durch ein edles Design und eine intuitiv zu bedienende Benutzeroberfläche aus.
- Die strukturiert aufgebauten Menüs dienen der schnellen Navigation und das große 3,5“ Farbdisplay stellt die Informationen deutlich und übersichtlich dar.
- Die Einstellung der Steuerung erfolgt durch ein berührungsempfindliches Sensor-Funktionsrad und den dazugehörenden Sensortasten.
- Mittels 4 frei zuweisbaren Szenen schaffen Sie Ihre individuelle Wohlfühlatmosphäre mit nur einem Knopfdruck.
- Ein Quick-Start Menü ermöglicht eine schnelle Inbetriebnahme mit nur wenigen Auswahlschritten.
Gruppensteuerung:
- Mehrere Sonnenschutzantriebe können zu Gruppen zusammengefasst werden (hierzu müssen die Antriebe über Motorsteuereinheiten angesteuert werden). Die Steuerung erfolgt entweder über Taster vor Ort als auch über die Wisotronic selbst.
Sicherheitsfunktionen:
- Windüberwachung - Schutz des Sonnenschutzes vor Sturmschäden
- Niederschlagsüberwachung - Schutz des Sonnenschutzes vor Niederschlag
- Eisüberwachung - Schutz des Sonnenschutzes vor Vereisung
Komfortfunktionen:
- Sonnenautomatik - helligkeitsabhängige Steuerung des Sonnenschutzes
- Dämmerungsautomatik - ermöglicht spezielles Steuerverhalten bei Morgen- und Abenddämmerung
- Temperaturautomatik - temperaturabhängige Steuerung des Sonnenschutzes
- Zeitschaltuhr - programmierbar für einzelne Wochentage (Mo-Fr), das Wochenende (Sa, So) und die gesamte Woche (Mo-So), getrennt nach HOCH und TIEF-Fahrbefehlen.
- Automatikfreigabeuhr - eine zweite, frei programmierbare Zeitschaltuhr schaltet die Komfortfunktionen individuell ein und aus. Programmierbar für einzelne Wochentage, das Wochenende (Sa, So) und die gesamte Woche (Mo-So)
|
|
Bediengerät: | Leistungsteil: | |||
| | | | |
Betriebsspannung: | | Versorgung durch Leistungsteil | Betriebsspannung: | | 100 bis 240 V AC | |
| | | | |
Schutzart: | | IP 40 | Leistungsaufnahme: | | < 1 W (max. 5 W) | |
| | | | |
Schutzklasse: | | III | max. Schaltleistung je Kanal bei 230 V AC: | | 500 VA | |
| | | | |
MWG Innentemperatur: (integriert) | | 0°C bis 50°C | | Potenzialfreie Ausgänge, Absicherung: | | 3, 15 AT |
| | | | |
EWFS Empfänger: | | integriert | Schutzart: | | IP 30 | |
| | | | |
Schutzklasse: | | II | |||
| | | | |
Abmessungen: | | 177 × 97 × 20 mm (H x B x T) | Abmessungen Leistungsteil: | | AP = 210 x 180 x 60 mm | REG = 12 TE | UP = 238 x 208 x 68 mm | |
| | | |
Eingänge:
- 1 x Wetterstation multisense
- 3 x Messwertgeber Wind
- 4 x Messwertgeber Photo
- 1 x Messwertgeber Temperatur

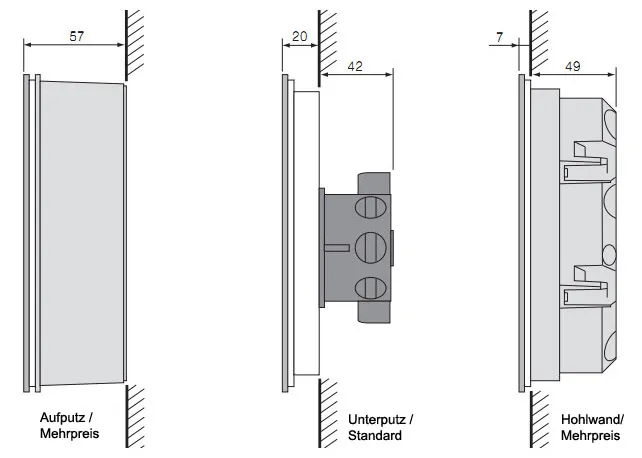

Hohlwanddose (Wandüberstand 7 mm) | Aufputzgehäuse weiß (Wandüberstand 57 mm) |
Art. Nr.: 1002837 | Art. Nr.: 1002838 |
|
Technische Daten / Wisotronic | |
---|---|
Bedienteil: | |
Betriebsspannung: | Versorgung durch Leistungsteil |
Schutzart: | IP 40 |
Schutzklasse: | III |
MWG Innentemperatur (integriert): | 0°C bis 50°C |
EWFS Empfänger: | integriert |
Abmessungen (HxBxT): | 177 x 97 x 20 mm |
Leistungsteil: | |
Betriebsspannung: | 100 bis 240 V AC |
Leistungsaufnahme: | < 1 W (max. 5 W) |
max. Schaltleistung je Kanal bei 230 V AC: | 500 VA |
Potenzialfreie Ausgänge, Absicherung: | 3,15 AT |
Schutzart: | IP 30 |
Schutzklasse: | II |
Abmessungen: | AP = 210 x 180 x 60 mm REG = 12 TE UP = 238 x 208 x 68 mm |
Art. Nr.: Farbe weiß (AP) | 1002860 |
Art. Nr.: Farbe schwarz (AP) | 1002861 |
Art. Nr.: Farbe weiß (REG) | 1002848 |
Art. Nr.: Farbe schwarz (REG) | 1002849 |
Art. Nr.: Farbe weiß (UP) | 1002872 |
Art. Nr.: Farbe schwarz (UP) | 1002873 |
Technische Daten / multisense Wetterstation | |
---|---|
Betriebsspannung: | 24 V DC (über Leistungsteil) |
Schutzart: | IP 43 |
Schutzklasser: | III |
Montage: | Befestigungswinkel, Standrohr |
Abmessungen: | 130 x 175 x 130 mm |
Für Zentrale: | Wisotronic |
Anschlussleitung optional: |
4 x AWG 26 C UL (UV-beständig) 3 Meter |
Messbereich: | |
Photo: | 0 - 99 klx |
Dämmerung: | 0 - 500 lx |
Wind: | 0 - 25 m/s |
Niederschlagüberwachung: | ja |
Außentemperatur: | -30 bis +60 °C |
1 x Warema Wisotronic 3-Kanal (Farbe und Ausstattung nach Wahl)
1 x Leistungsteil AP, UP oder REG
1 x Bedienungsanleitung
1 x Leistungsteil AP, UP oder REG
1 x Bedienungsanleitung
- Bedienungsanleitung (1.45 MB)
- Installationsanleitung (6.12 MB)
