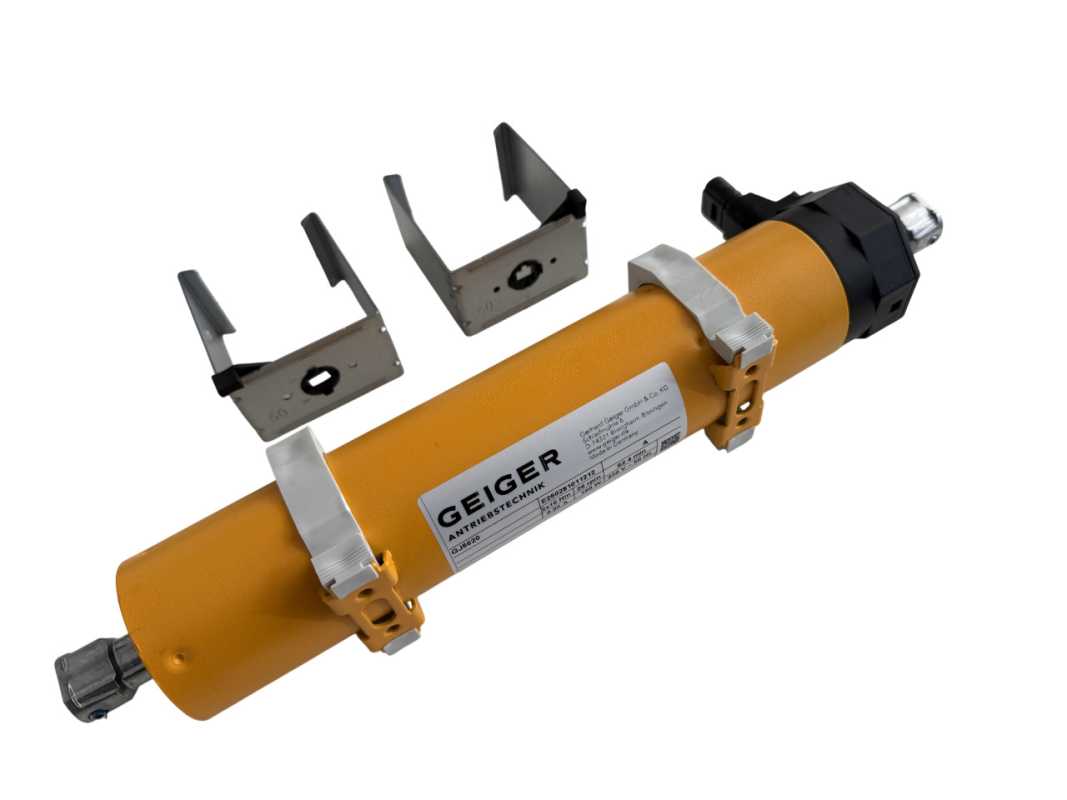

Warema/Geiger Jalousieantrieb (Geiger GJ5606, GJ5610, GJ5620)
.jpg "Geiger GJ5620 Warema")
Die Jalousieantriebe GJ5606, GJ5610, GJ5620 mit mechanischer Endabschaltung haben sich im täglichen Einsatz millionenfach bewährt. Dieser Antrieb zeichnet sich durch seine zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage und die optimale Drehmomentabstimmung aus. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Wichtige Hinweise:
Befestigungszubehör ist nicht im Lieferumfang enthalten.
Diese Ausführung der Antriebe (Geiger GJ5606, GJ5610, GJ5620) ist für Montage in Kopfschiene oben offen ausgelegt.
Bei Austausch eines Stehle-Antriebes wird das Beipack (Art. Nr.: 580017) empfohlen. Dieses ist optional wählbar.
WAREMA Renkhoff SEDiese Ausführung der Antriebe (Geiger GJ5606, GJ5610, GJ5620) ist für Montage in Kopfschiene oben offen ausgelegt.
Bei Austausch eines Stehle-Antriebes wird das Beipack (Art. Nr.: 580017) empfohlen. Dieses ist optional wählbar.
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
| | | | |
 oben (an Kopfschiene) |  ¹ | X | ² |
| | | | |
 unten (Fensterbank) | ¹ | X | X |
| | | | |
| ¹ = Wird über Druckknöpfe eingestellt | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
| | |||
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | Gesamtlänge | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| GJ5606k | M56F2032 / 616220 | 6 Nm | 26 U/min | 304 mm | 0,40 A | 93 Watt |
| GJ5610 | M56F2033 / 616221 | 10 Nm | 26 U/min | 309 mm | 0,60 A | 135 Watt |
| GJ5620 | 616218 | 20 Nm | 26 U/min | 336 mm | 0,85 A | 190 Watt |
| Endschalterbereich: | 68 Umdrehungen |
|---|---|
| Betriebsdauer: | 4 min |
| Abtrieb: | beidseitig |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 54 |
| Anschlusskabel: | ca. 0,5 Meter (mit Hirschmann) |
| bei Standardauswahl |
|---|
| 1 x Geiger GJ56.. (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3) |
| 2 x Wellenkupplung (12 mm 4-kant) |
| 1 x Bedienungsanleitung |
- Einstellanleitung und Anschlussplan (641.69 KB) :
- Hier finden Sie alle Informationen, die Sie zur Inbetriebnahme der Motoren benötigen.
- Entlageneinstellung GJ56.. mechanisch (27.69 KB)
