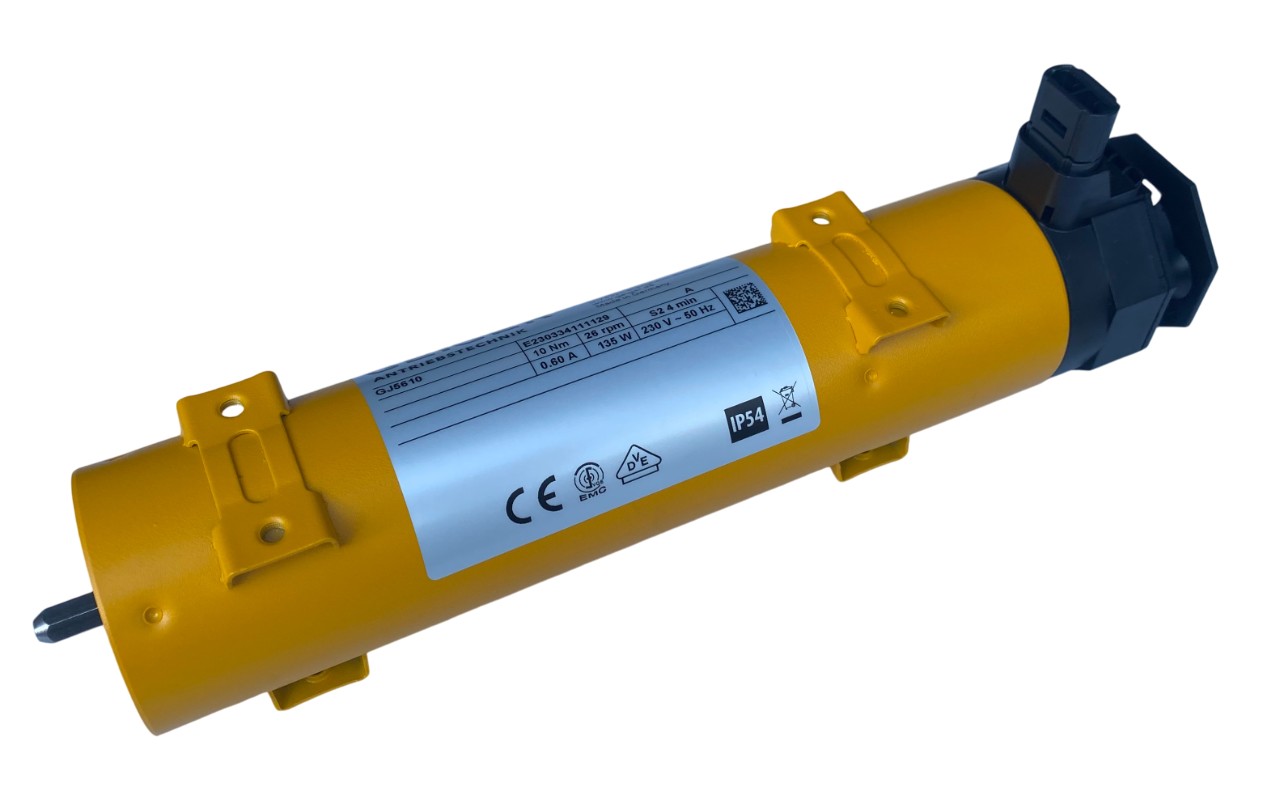

Geiger Jalousieantrieb GJ5610 Universal
10 Nm
Der Jalousieantriebe GJ5610 Universell mit mechanischer Endabschaltung hat sich im täglichen Einsatz millionenfach bewährt. Dieser Antrieb zeichnet sich durch seine zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus. Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt.
Alte Bezeichnungen für den 10 Nm Motor sind M56F608, M56F634, M56F2868.
Alte Bezeichnungen für den 10 Nm Motor sind M56F608, M56F634, M56F2868.
Produktvorteile
► Mechanische Endabschaltung► Kein Einstellkabel zur Einstellung der Endlagen erforderlich
► Sichere Einstellung der Endlagen mittels selbsthaltenden Druckknöpfen
► Endschalterbereich von 80 Umdrehungen
► Werkzeuglose und sichere Montage in allen gängigen Kopfschienen
► Steckbare Anschlussleitung
► Lieferbar mit 6, 10, und 20 Nm Drehmoment
► Universeller Einbau: Für Kasten oben offen und unten offen
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
| | | | |
 oben (an Kopfschiene) |  ¹ | X | ² |
| | | | |
 unten (Fensterbank) | ¹ | X | X |
| | | | |
| ¹ = Wird über Druckknöpfe eingestellt | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
| | |||
Ermitteln der Achshöhe
Gerhard Geiger GmbH & Co. KG
Schleifmühle 6
D-74321 Bietigheim-Bissingen
Telefon: +49 (0) 71 42 / 938-0
Internet: www.geiger.de
E-Mail: info@geiger.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

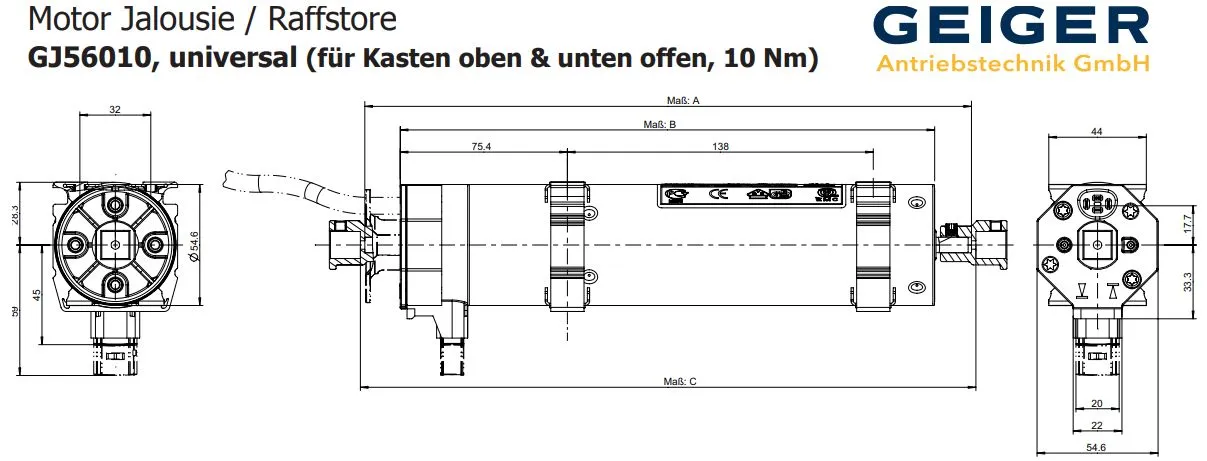

| Motortyp | Drehmoment | Artikelnummer | Geschwindigkeit | Gesamtlänge | Stromaufnahme | Leistungsaufnahme |
| GJ5610 | 10 Nm | M56F4309 | 26 U/min | 277 mm | 0,60 A | 135 Watt |
| Enschalterbereich | Abtrieb | Betriebsart | Stromversorgung | Schutzart | Kabellänge |
| 80 Umdrehungen | beidseitig | S2 4 min | 230/50 V Hz | IP54 | optional |
Klupplungsstücke (2 Stück im Set)
| Typ 1 ► 7 mm Sechskant | Typ 2 ► 11 mm Sechskant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E235 | Art. Nr.: M56E247 |
| Typ 3 ► 10 mm Sechskant | Typ 4 ► 8 mm Sechskant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E248 | Art. Nr.: M56E278 |
| Typ 5 ► 6 mm Sechskant | Typ 6 ► 14 mm Nutrohrprofil | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E369 | Art. Nr.: M56K061 |
| Typ 7 ► 12 mm Vierkant | Typ 8 ► 7 mm Vierkant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56K063 | Art. Nr.: M56K064 |
| Typ 9 ► 12 mm Nutrohrprofil | |
 | |
|
von ► Innen-Sechskant 7 mm (Motorseitig) | |
| Art. Nr.: M56K119 |

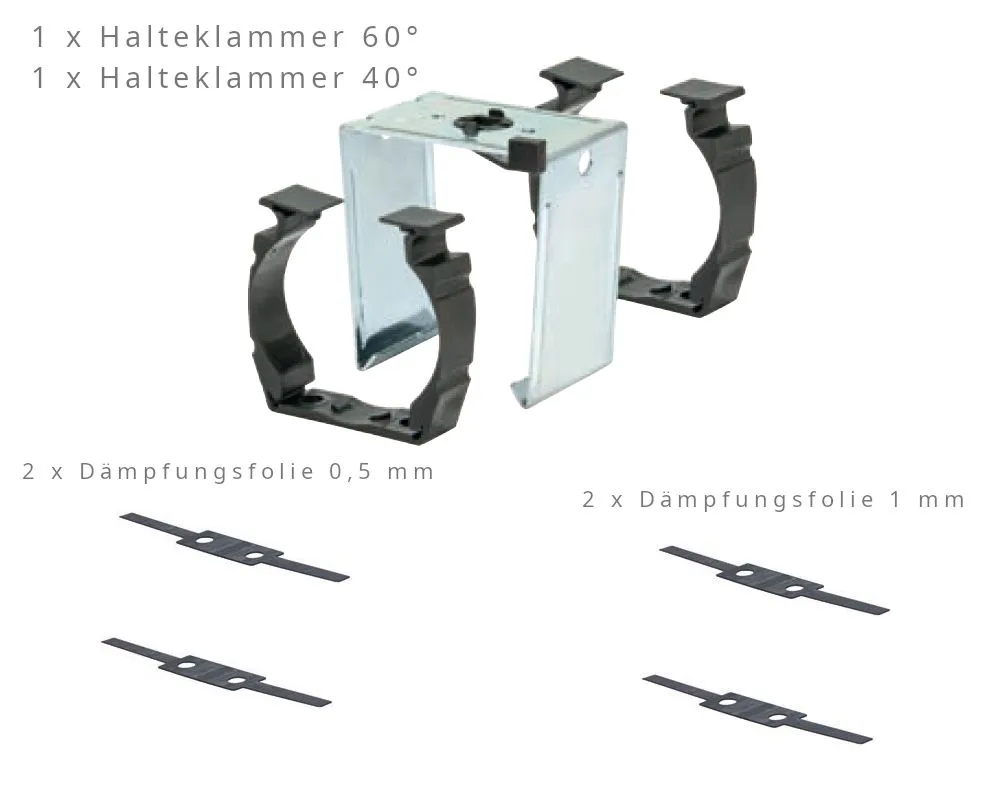

Universal-Befestigungs-Set | GJ56-6/10NM
► Befestigungskit mit Spannbügeln für Jalousiemotor GJ56► die Dämpfungselemente sorgen für eine zusätzliche Geräuschoptimierung der Raffstoreanlage
► universelle Einbausituation (Kasten oben und unten offen)
Lieferumfang Befestigungs-Set GJ56-6/10NM
2 x Dämpfungselement / Achshöhe 29,5 mm2 x selbstklebende Dämpfungsfolie 0,5 mm / Auf Achshöhe 30 mm
2 x selbstklebende Dämpfungsfolie 1 mm / Auf Achshöhe 30,5 mm
1 x Befestigungsbügel 60° / Für Kopfschiene 51 × 57 mm
1 x Befestigungsbügel 40° / Für Kopfschiene 51 x 56 mm
1 x Geiger GJ5610
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
- Entlageneinstellung GJ56.. mechanisch (27.69 KB)
