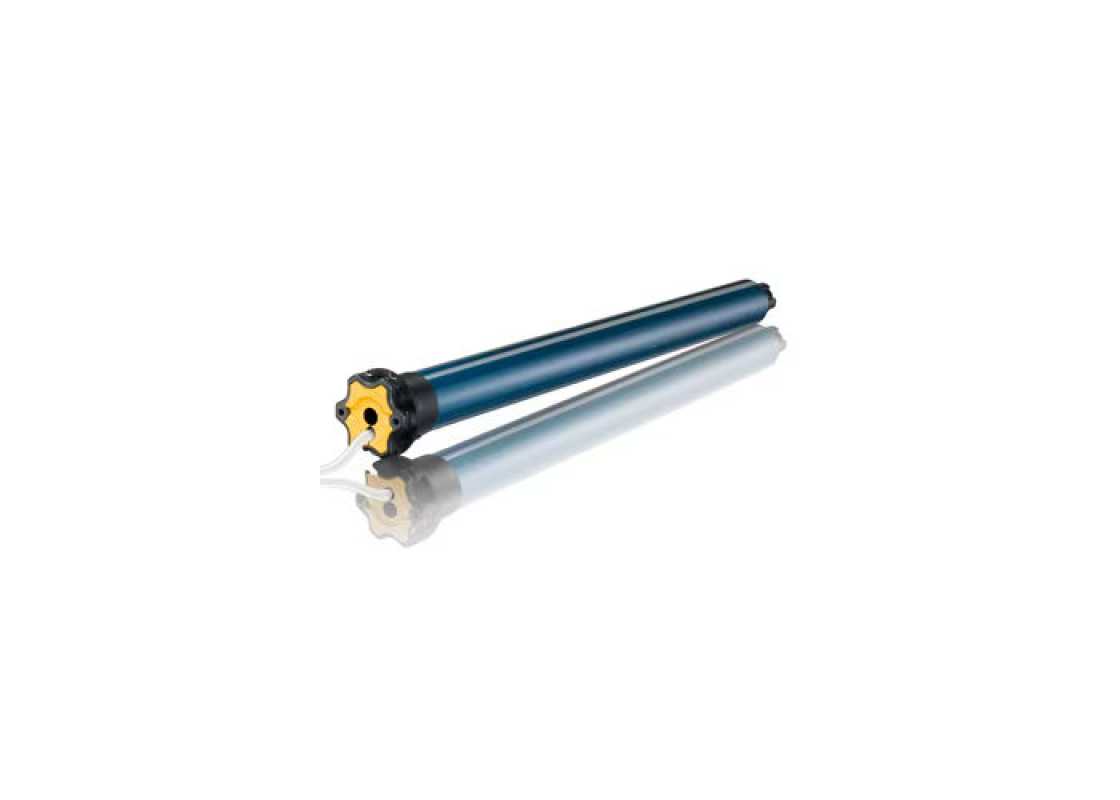

Somfy Einsteckantrieb Solus 2 PA
Rohrmotor mit mechanischer Endlageneinstellung über Einstellschrauben.
Der Einsteckantrieb Solus 2 PA wurde zur Motorisierung von Rollläden entwickelt. Der Antrieb ist nicht für Kassetten-Markisen geeignet. Er verfügt über 2 Endlagenschrauben am Motorkopf (obere und untere Endlage), mit denen nach der Montage die Endlagen eingestellt werden müssen.
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
| | | | |
 oben |  |  | |
| | | | |
 unten | | | |
| | | | |
Produktmerkmale Somfy Solus 2 PA
- Einsetzbar ab Welle SW 50
- mechanische Endabschaltung
- Ansteuerung über Kabel, 4-adrig (2,5 Meter, weiß)
Felix-Wankel-Strasse 50
72108 Rottenburg am Neckar
Deutschland
Tel.: (0 74 72) 930 - 0
https://www.somfy.de
E-Mail: privatkunden_de@somfy.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 mm | L2 mm | L3 mm | Leistungsaufnahme |
| Solus 2 PA 6/12 | 1245133 | 6 Nm | 12 U/Min | 505 | 490 | 513 | 90 Watt |
| Solus 2 PA 10/12 | 1245137 | 10 Nm | 12 U/Min | 505 | 490 | 513 | 120 Watt |
| Solus 2 PA 15/12 | 1245367 | 15 Nm | 12 U/Min | 525 | 510 | 533 | 140 Watt |
| Solus 2 PA 20/12 | 1245141 | 20 Nm | 12 U/Min | 525 | 510 | 533 | 160 Watt |
| Solus 2 PA 30/12 | 1245368 | 30 Nm | 12 U/Min | 555 | 540 | 563 | 240 Watt |
| Solus 2 PA 40/12 | 1243988 | 40 Nm | 12 U/Min | 605 | 590 | 613 | 270 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 29 | 47 mm | 230/50 V Hz | IP44 | 2,5 m, weiß |
Weitere Motorlager
| ► Typ 1 | Markisen- und Universallager ohne Gewinde |
 |  |
|
Seitlicher Platzbedarf bis Behangbeginn
| | 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
| Art. Nr.: 9910009 |
| ► Typ 2 | Flansch-Antriebslager |
 |  |
|
Für Fertigkastenlager, mit Federing große Öse
| |
| Verzinkt | |
| Höhenverstellbar | |
| Seitlicher Platzbedarf bis Behangbeginn min. 27 mm | |
| Einsatz bis 50 Nm | |
| Art. Nr.: 9703948 |
| ► Typ 1 | ► Typ 2 |
| Für SW 50 | Für SW 60 / IMBAC |
 |  |
| Art. Nr.: 9705345/9705344 | Art. Nr.: 9707025/9751001 |
| ► Typ 3 | ► Typ 4 |
| Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC | Für SW 102 / Welser |
 |  |
| Art. Nr.: 9707026/9705340/9761002 | Art. Nr.: 9707026/9762013/9761013 |
| ► Typ 5 |
|
| Für SW 125 | |
 | |
| Art. Nr.: 9707026/9701069/9420343 |
1 x Somfy Solus 2 PA (Drehmoment nach Wahl)
1 x Anschlusskabel 2,5 Meter weiß
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel 2,5 Meter weiß
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
- Bedienungsanleitung (1.03 MB)
