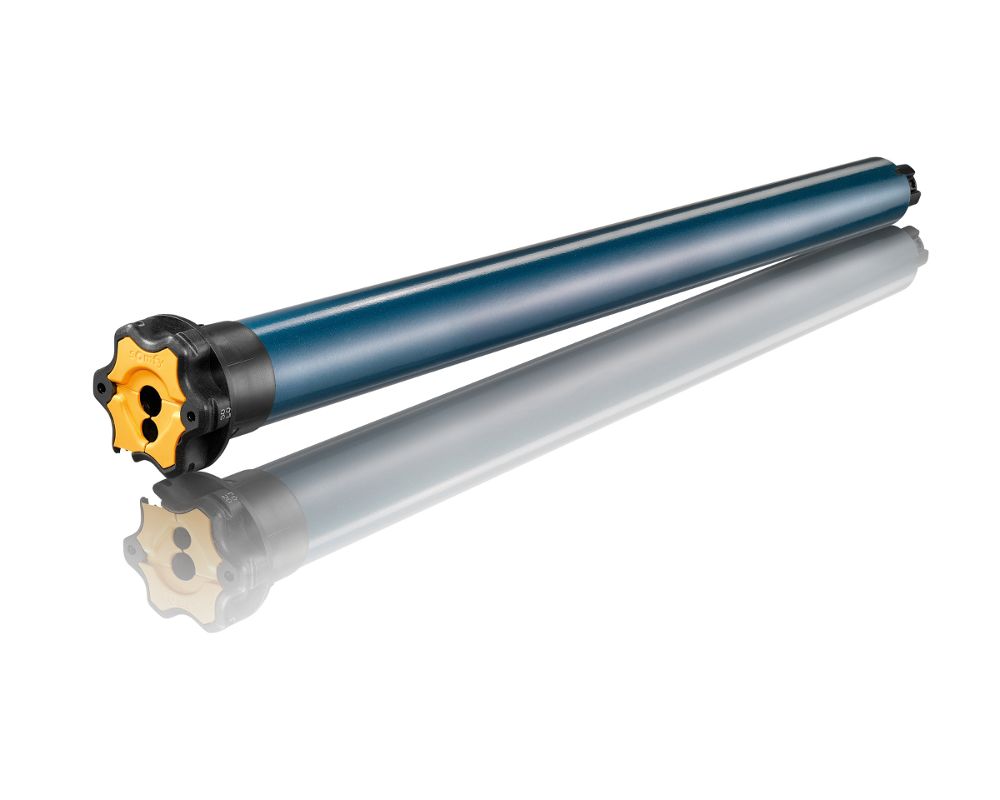

Somfy Einsteckantrieb Ilmo 2 50 WT
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller
Die neue Generation elektronischer Einsteckantriebe für Rollläden vereint höchste Funktionalität mit einfachster „Plug & Play“-Montage. Automatische Erkennung der Drehrichtung und der Endlagen. Laufende elektronische Drehmomentüberwachung. Hinderniserkennung beim Schließen und Festfrierschutz beim Öffnen. Automatische Endlagenkorrektur. Parallel anschließbar (max 3 Antriebe, je nach Drehmoment).
Erkennung von Hindernissen | Festfrierschutz | Somfy Drive Control | Plug & Play - Antrieb |
Stoppt, wenn beim Herunterfahren ein Hindernis erkannt wird. | Der Motor stoppt, wenn die letzte Lamelle festgefroren oder blockiert ist. | Somfy Drive Control unterscheidet zwischen Reibungen durch Verschmutzung bzw. Abnutzung und außergewöhnlicher Belastung. Im ersten Fall regelt Somfy Drive Control die Kraft des Antriebes nach, im zweiten schaltet der Antrieb ab. | Keine Einstellung bei Einbau und Inbetriebnahme erforderlich |
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Plug & Play
|
| | | |
oben | ² | ² | |
| | | |
unten | ¹ | ¹ | |
| | | |
(¹) Bei Betrieb mit automatischer Endlage unten: Feste Wellenverbinder notwendig
(²) Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelschiene) notwendig
Produktmerkmale Somfy Ilmo 2 50 WT
- vollautomatische Einstellung von Drehrichtung und Endlagen
- einsetzbar ab Welle SW 50
- Ansteuerung über Kabel, 4-adrig
- Montage mit festen Wellenverbindern und Stoppern erforderlich, siehe Zubehör
- bis zu 3 Antriebe parallel anschließbar
- Blockier- und Hinderniserkennung
- automatische Korrektur der Endlagenposition
- mehr Sicherheit: Hochschiebehemmung
- Festfrierschutz für Rollladen
- inklusive 1 Meter Kabel, schwarz, 4-adrig, steckbar
- inklusive Wellenadapter + Mitnehmer (SW60), weiter Adaüptersets optional
- Wichtiger Hinweis:
Feste Wellenverbinder und Stopper bzw. Winkelendschiene erforderlich.
Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 mm | Leistungsaufnahme |
Ilmo 2 50 WT 6/17 | 1130431 | 6 Nm | 17 U/Min | 505 | 90 Watt |
Ilmo 2 50 WT 10/17 | 1130442 | 10 Nm | 17 U/Min | 505 | 120 Watt |
Ilmo 2 50 WT 15/17 | 1131237 | 15 Nm | 17 U/Min | 525 | 140 Watt |
Ilmo 2 50 WT 20/17 | 1132166 | 20 Nm | 17 U/Min | 555 | 160 Watt |
Ilmo 2 50 WT 30/17 | 1130020 | 30 Nm | 17 U/Min | 655 | 240 Watt |
Ilmo 2 50 WT 35/17 | 1133048 | 35 Nm | 17 U/Min | 655 | 240 Watt |
Plug & Play | Hindernisserkennung | Festfrierschutz | integrierter Funkempfänger |
Funksystem | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
ohne | 47 mm | 230/50 V Hz | IP44 | 1 m |
► Typ 1 | Markisen- und Universallager ohne Gewinde |
Seitlicher Platzbedarf bis Behangbeginn
| | 28 mm |
Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
Art. Nr.: 9910009 |
► Typ 2 | Flansch-Antriebslager |
Für Fertigkastenlager, mit Federing große Öse
| |
Verzinkt | |
Höhenverstellbar | |
Seitlicher Platzbedarf bis Behangbeginn min. 27 mm | |
Einsatz bis 50 Nm | |
Art. Nr.: 9703948 |
► Typ 1 | ► Typ 2 |
Für SW 50 | Für SW 60 / IMBAC |
Art. Nr.: 9705345/9705344 | Art. Nr.: 9707025/9751001 |
► Typ 3 | ► Typ 4 |
Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC | Für SW 102 / Welser |
Art. Nr.: 9707026/9705340/9761002 | Art. Nr.: 9707026/9762013/9761013 |
► Typ 5 |
|
Für SW 125 | |
Art. Nr.: 9707026/9701069/9420343 |
1 x Somfy Ilmo 2 50 WT (Drehmoment nach Wahl)
1 x Anschlusskabel (nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel (nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
