Selve SEE-NHK Antrieb mit Notbedienung per Kurbelstange
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Zubehör
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Der Fluchtweg-Antrieb für das Plus an Sicherheit.

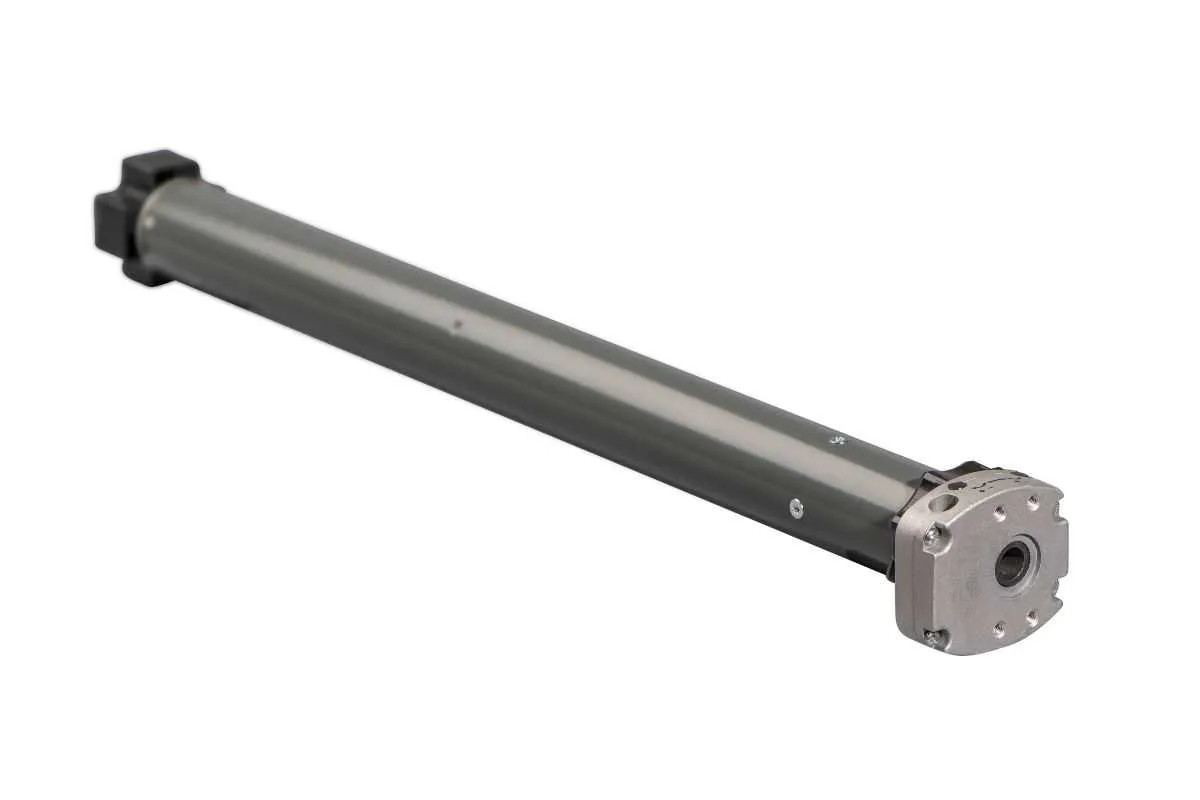

Der SEE-NHK ist ein elektronischer Rollladenantrieb, der sowohl bequem per Wandschalter oder im Notfall bei Stromausfall per Handkurbel betätigt werden kann. Auf dem SEE-Antrieb aufbauend, vereint der SEE-NHK die durchdachten Eigenschaften des SEE-Antriebs wie einfachste Endlageneinstellung, maximale Behangschonung und das feste Schließen des Behangs mit maximaler Bediensicherheit.
Nachdem der Antrieb SEE-NHK von Hand nach oben gekurbelt wurde, lernt der Antrieb die Endlagen selbstständig wieder ein. SEE-NHK-Antriebe müssen mit festen Wellenverbindern oder Hochschiebesicherungen verbaut werden und benötigen oben einen festen Anschlag. Die Parallelschaltung mehrerer SEE-NHK-Antriebe ist möglich.
Diese Motoren sind verfügbar in Baureihe 2 (ab SW 50) bis einschließlich 20 Nm.
Der Rollladenmotor SEE-NHK erkennt automatisch die beiden Endlagen und speichert diese ab. In einem Notfall (z. B. Stromausfall) lässt sich der Behang per Nothandkurbel einfach öffnen. Nach der manuellen Notöffnung des Rollladens findet der Antrieb selbstständig wieder die Endlagen. Der SEE-NHK vereint die Notbedienung mit Funktionen, die den Rollladenbehang schützen und somit die Lebensdauer einer Rollladenanlage erhöhen.
In Verbindung mit SEE-NHK müssen Hochschiebesicherungen oder feste Wellenverbinder eingesetzt werden.
Produktvideo ► HIER
Produktvorteile
► Plug & Play: Schnelles, einfaches Einstellen der Endlagen► Große Bediensicherheit dank Nothandkurbelbedienung
► Effektives Kurbeln durch kleines Übersetzungsverhältnis
► Selbständiges Einlernen der Endlagen nach Notbedienung
► Kleine Bauart (Motorkopf und Antriebslänge)
► Alle Funktionen des SEE Antriebs
► Lernender Überlastschutz in Aufwärtsrichtung, Anfrierschutz
► Hinderniserkennung in Abwärtsrichtung
Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L1 | Stromaufnahme | Leistungsaufnahme |
---|---|---|---|---|---|---|
SEE 2/7-NHK | 388322 | 7 Nm | 17 U/min | 564 mm | 0,41 A | 95 Watt |
SEE 2/10-NHK | 388342 | 10 Nm | 17 U/min | 564 mm | 0,45 A | 105 Watt |
SEE 2/15-NHK | 388352 | 15 Nm | 17 U/min | 589 mm | 0,66 A | 152 Watt |
SEE 2/20-NHK | 388352 | 20 Nm | 17 U/min | 604 mm | 0,75 A | 172 Watt |
Endschalterbereich: | — |
---|---|
Einschaltdauer: | S2 4 min |
Rohrdurchmesser: | 45 mm |
Spannungsversorgung: | Wechselstrom (AC/DC) |
Nennspannung: | 230 V |
Netzfrequenz: | 50 Hz |
Schutzart: | IP 44 |
Anschlusskabel: | optional |
► Typ 1 (optional wählbar) | |

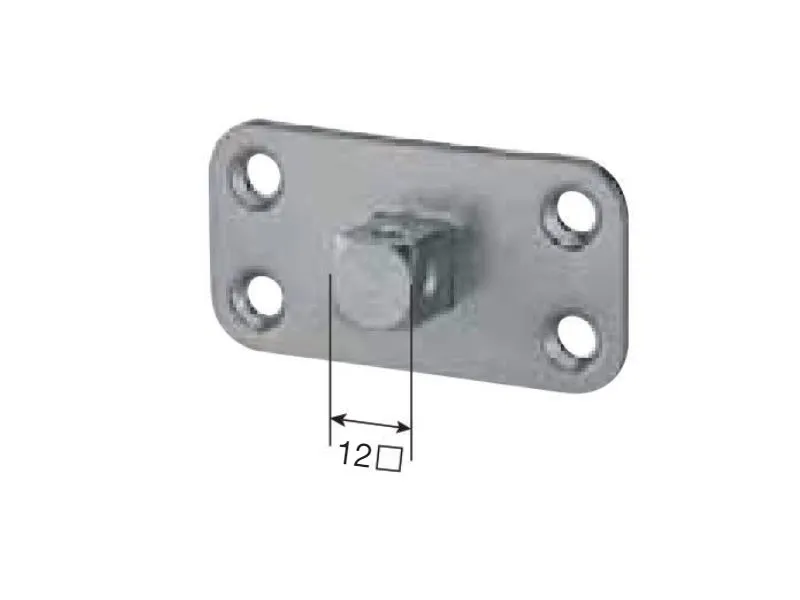

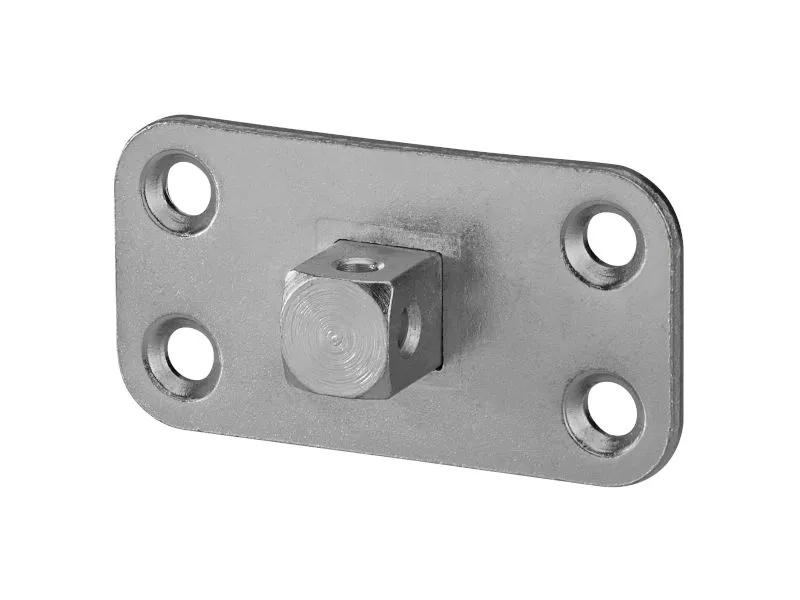

Motorflansch | 12 mm Vierkant Art. NR.: 282010 | |
|
► Typ 2 (optional wählbar) | |

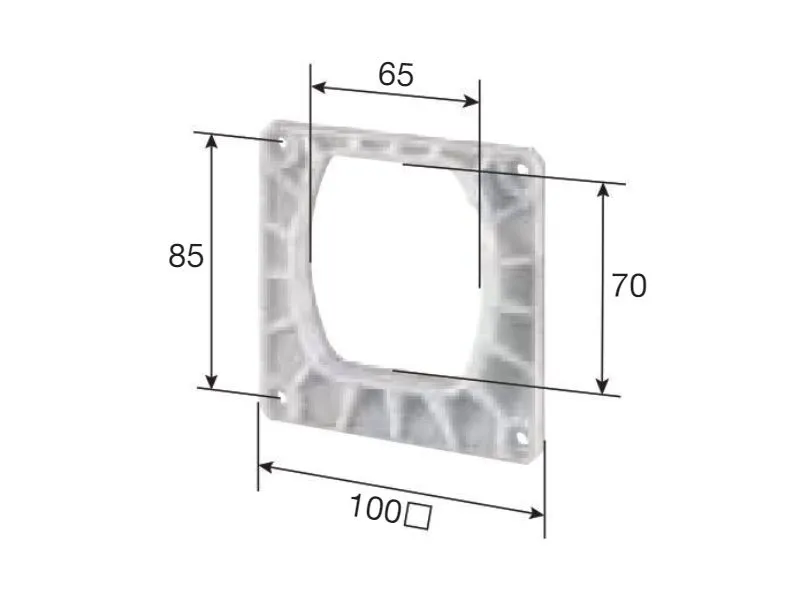

Motorlager | oval, für System VEKA Art. NR.: 282011 | |
|
► Typ 3 (optional wählbar) | |

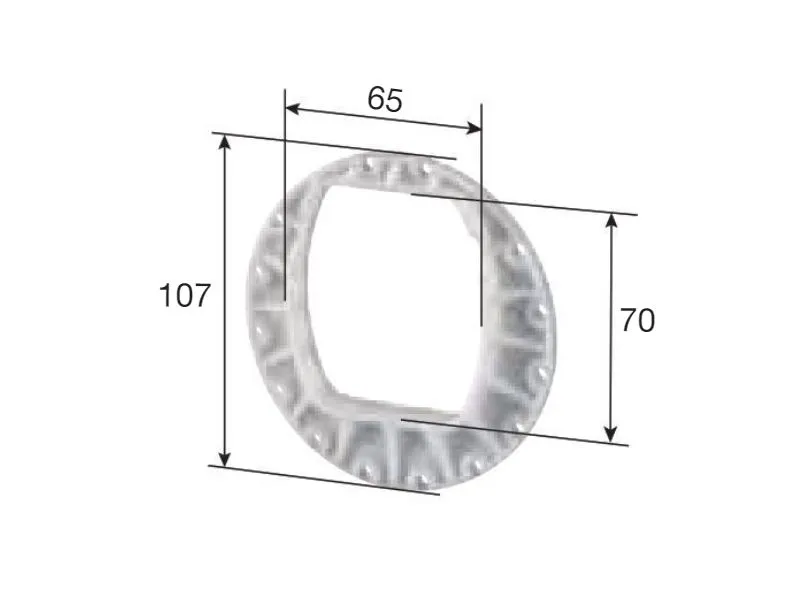

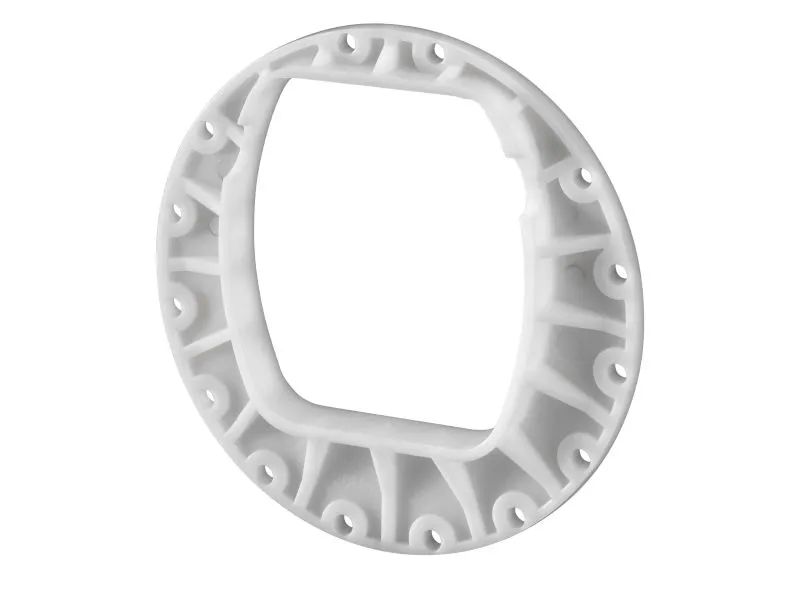

Motorlager | oval, für System Inoutic (Thyssen) Art. NR.: 282012 | |
|
► Typ 4 (optional wählbar) | |

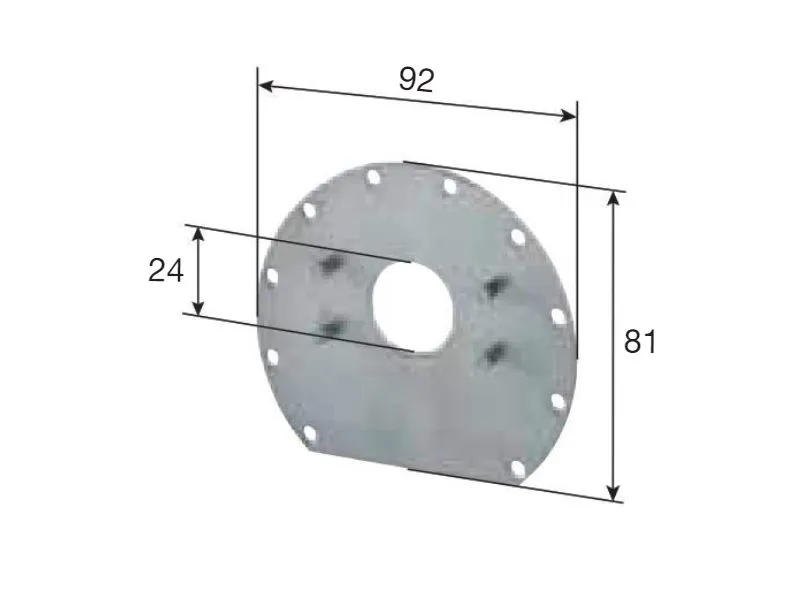

Motorlager | mit Bolzen Art. NR.: 282005 | |
|
Adapter-Set Tabellenübersicht als PDF öffnen | |
► Typ 1 | ► Typ 2 |
Mitnehmer = 50,2 mm | Mitnehmer = 57,2 mm |
Art. Nr.: 288026/288219 | Art. Nr.: 288020/288225 |
► Typ 3 | ► Typ 4 |
Mitnehmer = 67 mm | Mitnehmer = 46,6 mm |
Art. Nr.: 288024/288305 | Art. Nr.: 288217 |
► Typ 5 | ► Typ 6 |
Mitnehmer = 46,1 mm | Mitnehmer = 50,5 mm |
Art. Nr.: 288321 | Art. Nr.: 288022/288252 |
► Typ 7 | ► Typ 8 |
Mitnehmer = 63 mm | Mitnehmer = 60,5 mm |
Art. Nr.: 288004/288251 | Art. Nr.: 288028/288309 |
► Typ 9 | ► Typ 10 |
Mitnehmer = 52,5 mm | Mitnehmer = 61,5 mm |
Art. Nr.: 288210/288211 | Art. Nr.: 288212/288213 |
► Typ 11 | ► Typ 12 |
Mitnehmer = 60,2 mm | Mitnehmer = 54,4 mm |
Art. Nr.: 288334/288333 | Art. Nr.: 288346/288347 |

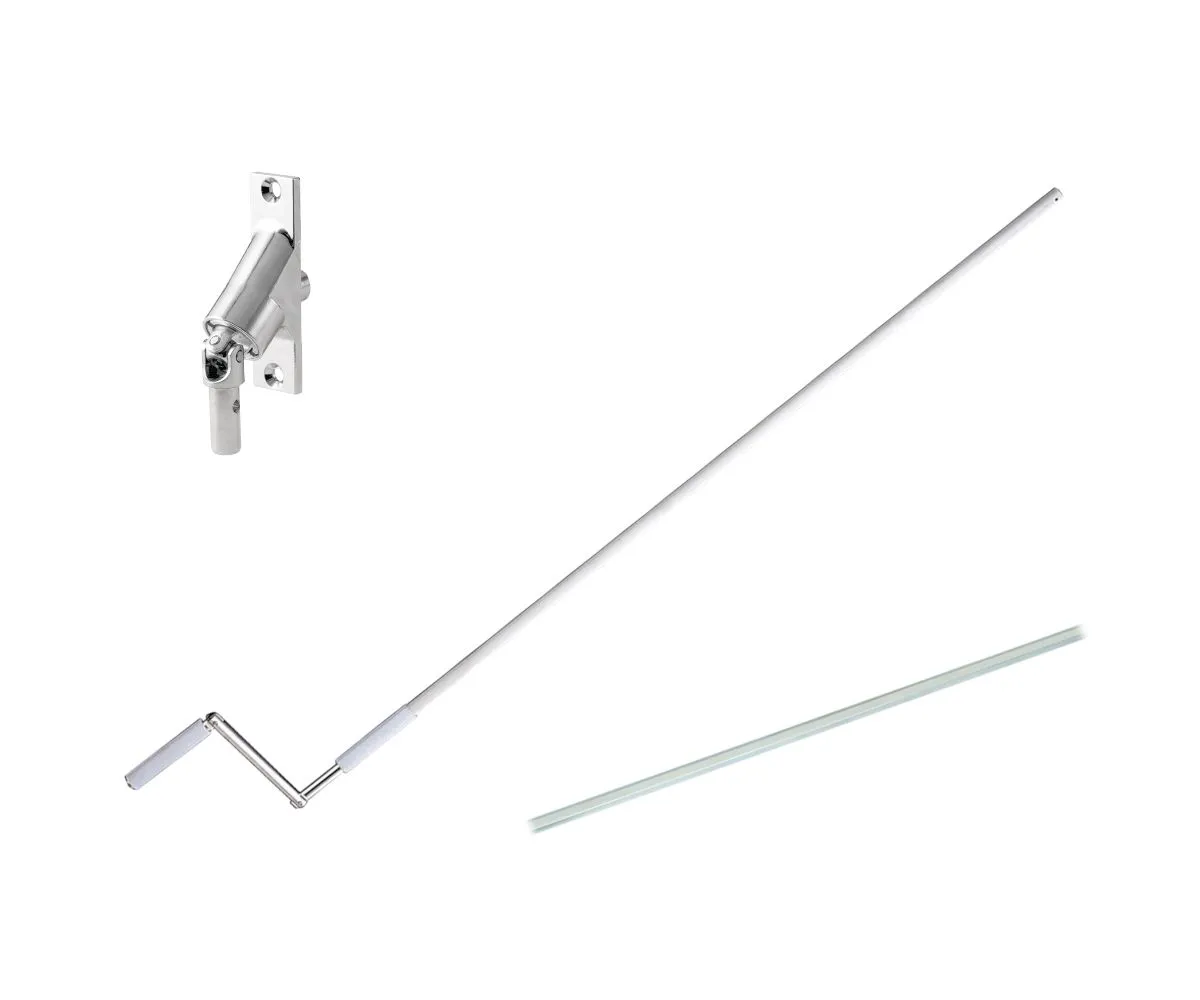

Zubehör-Set besteht aus:
1 x Kurbel gestreckte Länge 1000 mm in Weiß Art.-Nr.: 278213 oder Silber Art.-Nr.: 2783131 x Gelenkanker 90° in Weiß Art.-Nr.: 278535 oder Silber Art.-Nr.: 278505
1 x 6-kant Stab 7 mm Länge 500 mm Art.-Nr.: 278595
1 x Selve SEE-NHK (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset optional nach Wahl
1 x Bedienungsanleitung
Motorlager und Adapterset optional nach Wahl
- Betriebsanleitung (2.97 MB)
- Produkt-Flyer (1.16 MB)
