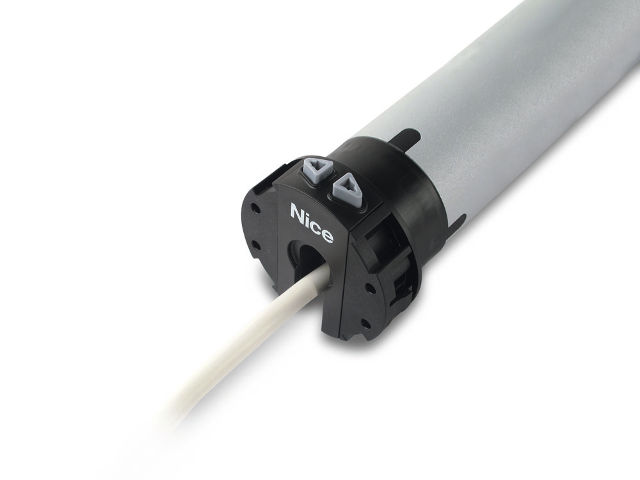

Nice Era Quick M
Nice Rohrmotor mit Endlagentaster
Wichtiger Hinweis:
Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.
| Produktmerkmale |
|---|
| Ideal für Rollläden. Baugröße M 45 mm. |
| Einfachere Installation und Programmierung Intuitive und einfache Endlageneinstellung mit dem Taster der jeweiligen Drehrichtung. |
| Dank integrierter elektronischen Platine können mehrere Motoren von einem einzigen Bedienelement parallel geschaltet werden, ohne zusätzliche Steuergeräte anschließen zu müssen. |

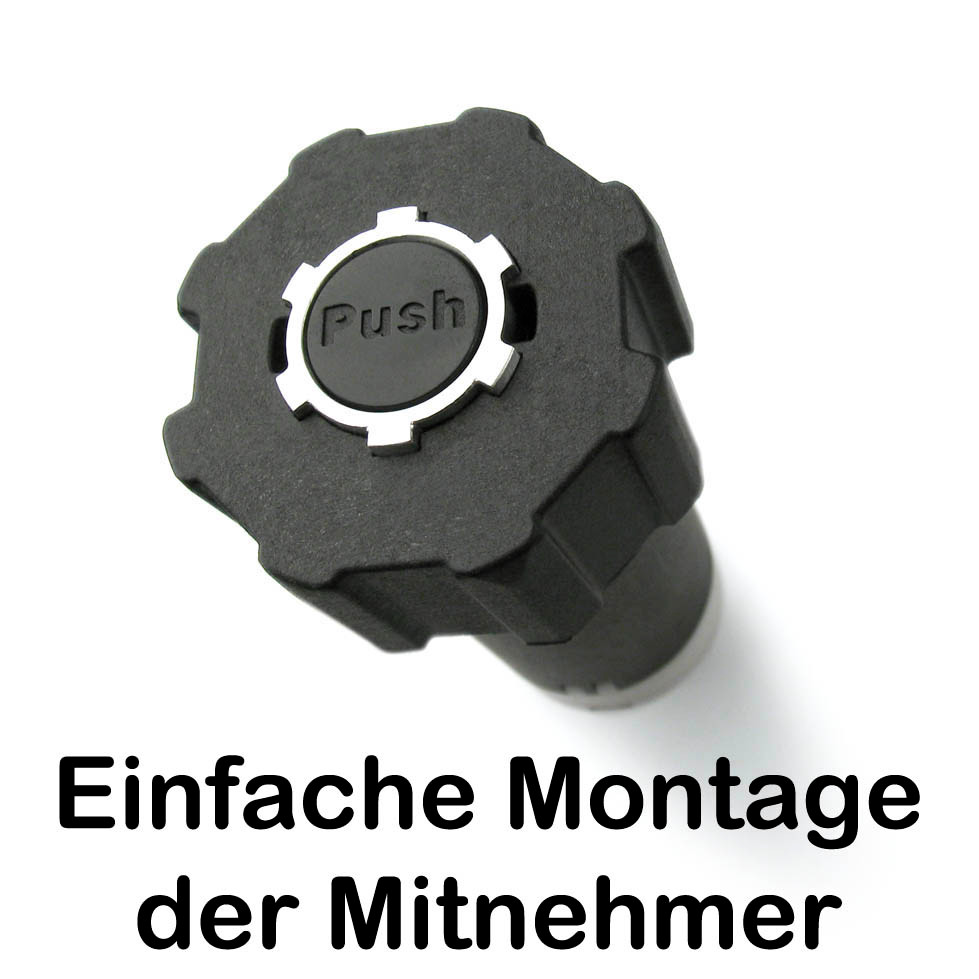

| Einfache Montage mit der neuen Kompakthalterung und dem innovativen Einrastsystem des Mitnehmerrads. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Quick M 817 | 8 Nm | 0,55 A | 120 Watt |
| E Quick M 1517 | 15 Nm | 0,75 A | 170 Watt |
| E Quick M 3017 | 30 Nm | 1,10 A | 250 Watt |
| E Quick M 4012 | 40 Nm | 1,10 A | 245 Watt |
| E Quick M 5012 | 50 Nm | 1,10 A | 250 Watt |
| | | | |

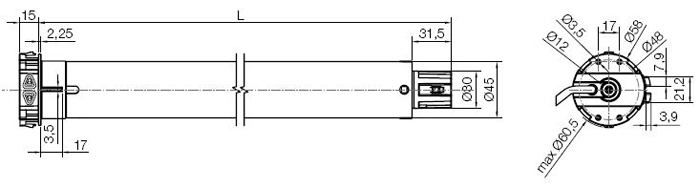

| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW60) | Abmessungen |
| 8 Nm | 17 U/min | 15 kg | 426 mm |
| 15 Nm | 17 U/min | 28 kg | 451 mm |
| 30 Nm | 17 U/min | 56 kg | 486 mm |
| 40 Nm | 12 U/min | 75 kg | 486 mm |
| 50 Nm | 12 U/min | 95 kg | 486 mm |
| | | | |
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
| ► Typ 1 | ► Typ 2 |

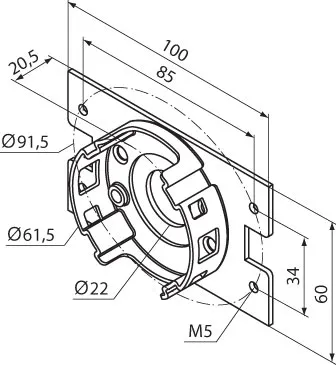

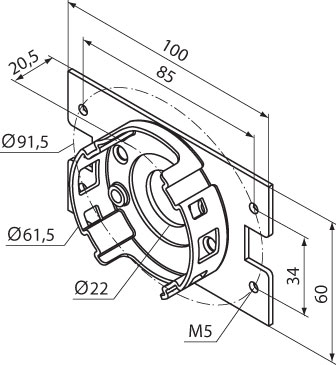

| Kompakthalterung mit Flansch | Universallager mit Flansch |
 |  |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
| ► Typ 3 | ► Typ 4 |

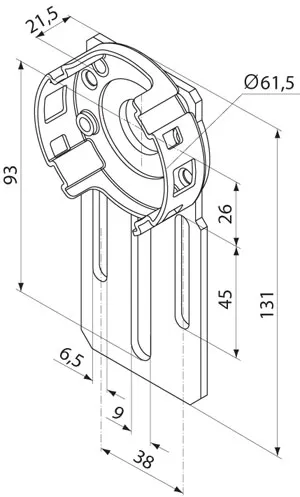

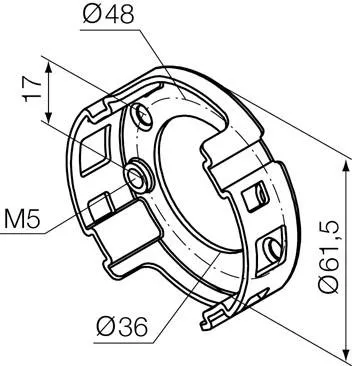

| Einstellbares Universallager | Kompakthalterung mit 2 Bohrungen M5 |
 |  |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |

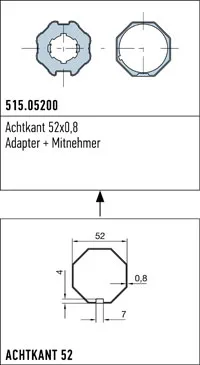

| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||

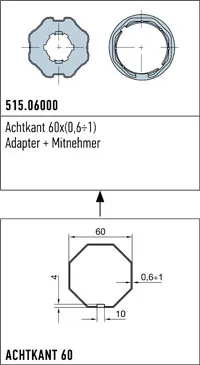

| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |

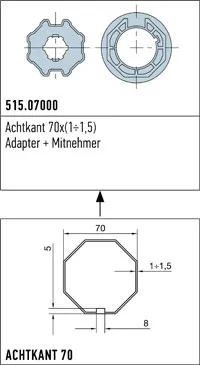

| ► Typ 3 SW 70 | ||
 | ||
| Art. Nr.: 515.07000 | ||
| bei Standardauswahl |
|---|
| 1 x Nice Era Quick M (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (954.34 KB)
