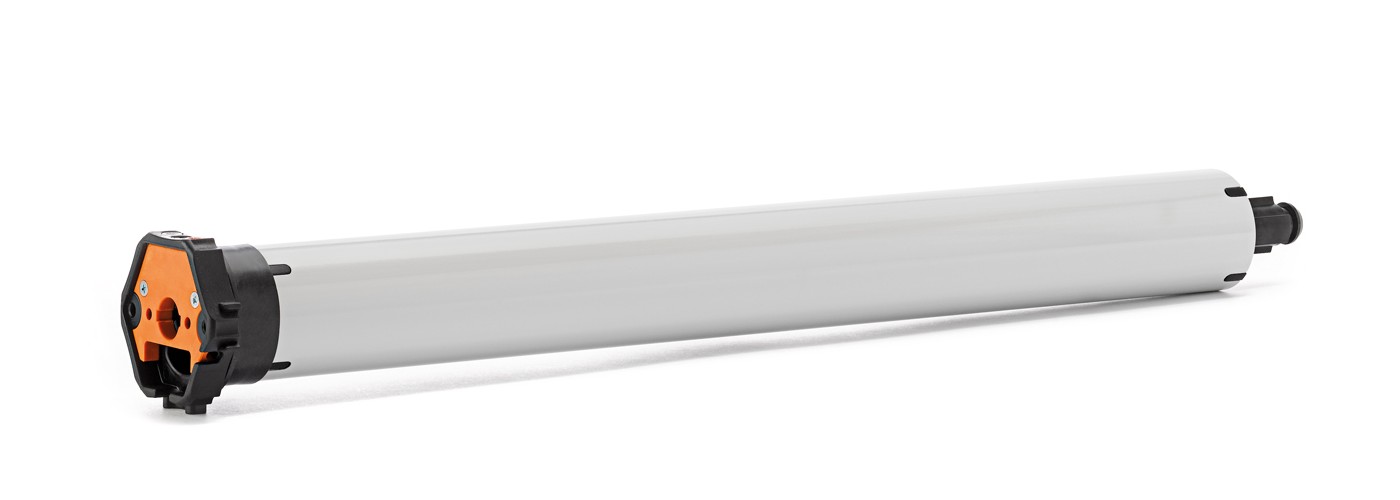

elero VariEco M Rohrantrieb
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit

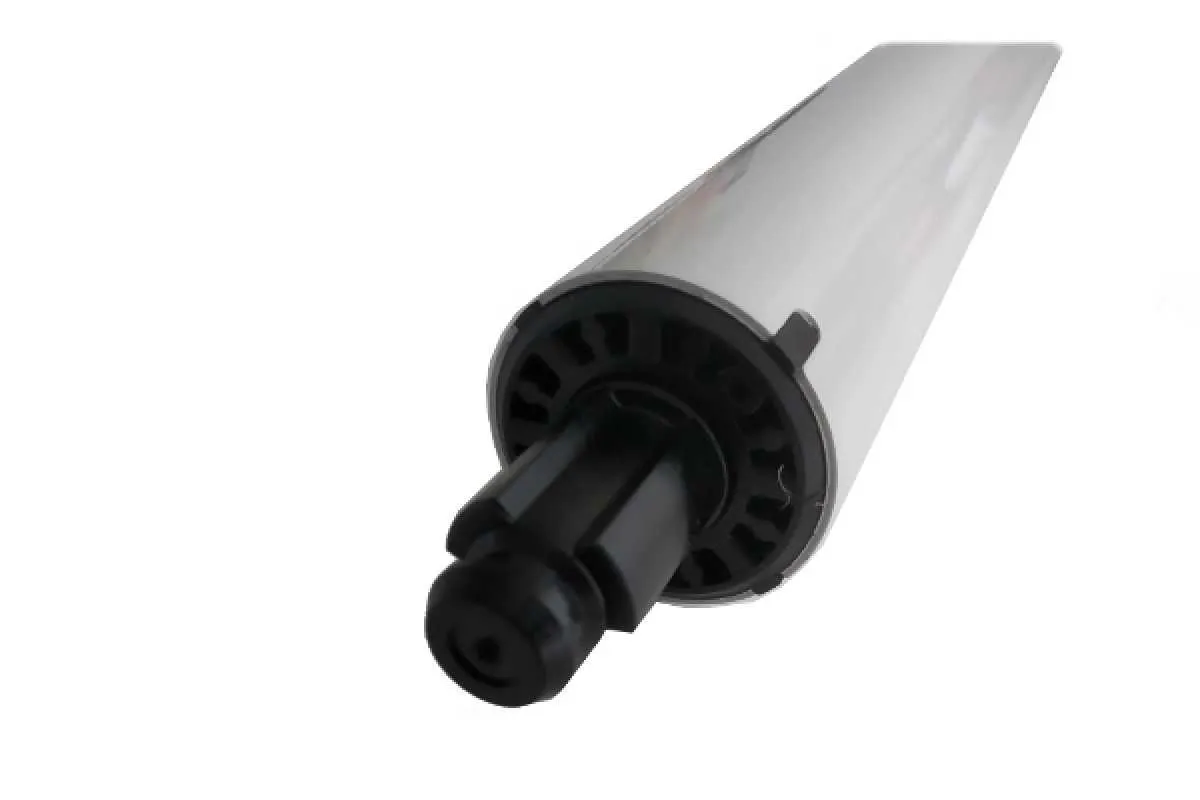

Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 50 Nm, in Abstufungen von 7 Nm, 10 Nm, 12 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Bis 12 Nm stehen Antriebe mit 23 Upm zur Verfügung. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse.
Produktbesonderheiten
geräuschlose Softbremse (bis 20 Nm) |
Endlagen über Einstellhilfe einstellbar (im Lieferumfang) |
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar |
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
VariEco M7/23 | 7 Nm | 0,60 A | 140 Watt |
VariEco M10 | 10 Nm | 0,60 A | 140 Watt |
VariEco M12/23 | 12 Nm | 0,90 A | 200 Watt |
VariEco M20 | 20 Nm | 0,90 A | 200 Watt |
VariEco M30/10 | 30 Nm | 0,90 A | 200 Watt |
VariEco M30 | 30 Nm | 0,90 A | 200 Watt |
VariEco M40 | 40 Nm | 1,20 A | 270 Watt |
VariEco M50 | 50 Nm | 1,30 A | 300 Watt |
| | | |
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
VariEco M7/23 | 23 U/min | 349250101 | 477 / 460,5 mm |
VariEco M10 | 14 U/min | 349210101 | 477 / 460,0 mm |
VariEco M12/23 | 23 U/min | 349350101 | 537 / 520,0 mm |
VariEco M20 | 14 U/min | 349310101 | 537 / 520,5 mm |
VariEco M30/10 | 10 U/min | 349430101 | 527 / 510,5 mm |
VariEco M30 | 14 U/min | 349410101 | 527 / 510,5 mm |
VariEco M40 | 14 U/min | 349510101 | 557 / 540,5 mm |
VariEco M50 | 14 U/min | 349610101 | 557 / 540,5 mm |
| | | |
Rohrdurchmesser: | | 45 mm | ||
Stromversorgung: | | 230/50 V Hz | ||
Schutzart: | | IP 44 | ||
Anschlussleitung: | 2 Meter |
|
► Typ 1 | ► Typ 2 | ► Typ 3 |
Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 | universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 | SKS max. 50 Nm Art. Nr.: 230040101 |
► Typ 4 | ► Typ 5 | ► Typ 6 |
Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 | Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 | Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
Weitere Motorlager passend zu diesem Motor finden Sie ► HIER
► SW 50 | ► SW 60 | ► SW 70 | ||
Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 |
bei Standardauswahl |
---|
1 x elero VariEco M (Drehmoment nach Wahl) |
1 x Bedienungsanleitung |
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
elero GmbH
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
