Cherubini | Roll 45 mechanischer Rollladenmotor
Diese Rohrmotoren sind die Nachfolgemodelle der Altron Black Antriebe. Der neue Motorkopf ist so konzipiert, dass Sie das alte Motorlager weiter verwenden können. Ein Adapterset passend für eine 60 mm 8-kant Welle kann kostenfrei im oberen Konfigurationsbereich als Lieferumfang ausgewählt werden. Die mechanischen Antriebe der Marke Cherubini zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe Roll Ø45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 7 Nm bis 50 Nm in den Stufen 7 Nm, 10 Nm, 15 Nm, 30 Nm, 40 Nm und 50 Nm erhältlich. Eine Parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese Cherubini Antriebe sind als Nachfolger der altron Black und FAAC TM Motoren geeignet.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Link zum Antrieb im Markisenbereich ► HIER: Dort sind Adaptersets für Rund- und Nutwellen auswählbar.
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

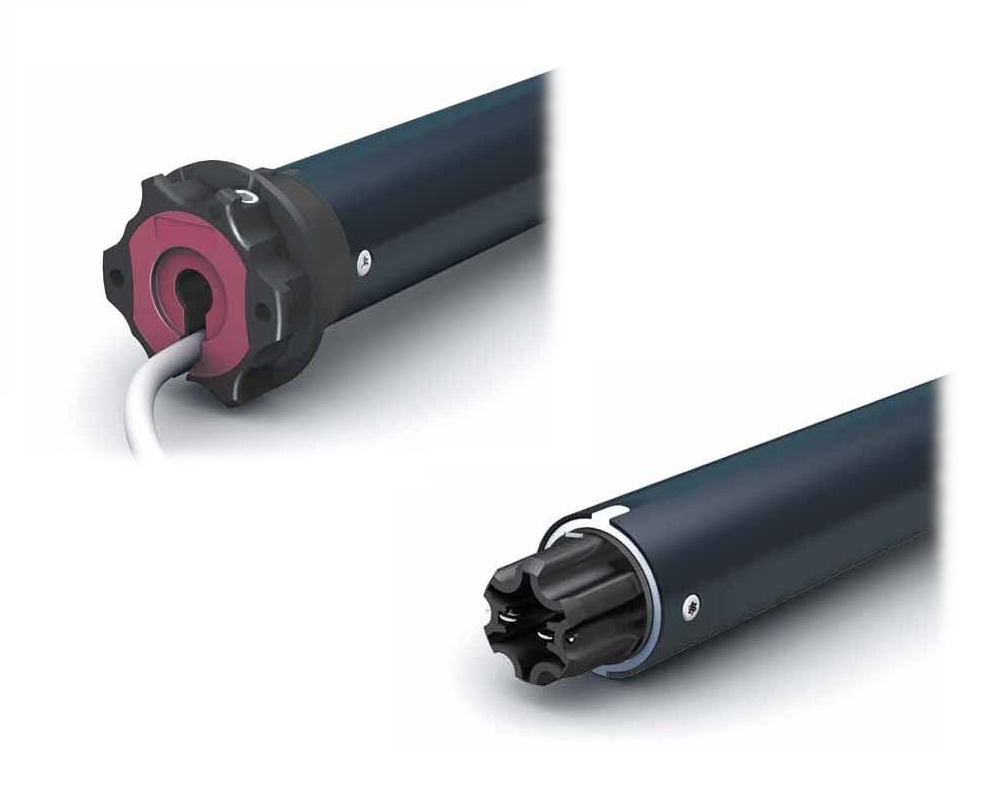

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
![]() |
Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar untere Endlage / frei einstellbar |
Motortyp | Geschwindigkeit | Vorgänger | Art. Nr.: | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
Roll Ø45 10/17 | 17 U/min | Bl 08/17 | CMP45101711C | 10 Nm | 496 mm | 0,60 A | 135 Watt |
Roll Ø45 15/17 | 17 U/min | Bl 15/17 | CMP45151711C | 15 Nm | 546 mm | 0,80 A | 170 Watt |
Roll Ø45 25/17 | 17 U/min | Bl 25/17 | CMP45251711C | 25 Nm | 546 mm | 1,00 A | 225 Watt |
Roll Ø45 30/17 | 17 U/min | Bl 30/17 | CMP45301711C | 30 Nm | 546 mm | 1,10 A | 250 Watt |
Roll Ø45 40/17 | 17 U/min | Bl 35/12 Bl 40/17 | CMP45401700C | 40 Nm | 546 mm | 1,25 A | 275 Watt |
Roll Ø45 50/12 | 12 U/min | Bl 45/12 Bl 50/12 | CMP45501200C | 50 Nm | 546 mm | 1,25 A | 275 Watt |
Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
37 Umdreh. | 45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |

► Typ 1 | In den Warenkorb |
Schnellanschluss-Motorlager mit C-Federn | TM2 Neubaukastenlager (max. 30 Nm) |
![]() | ![]() |
![]() | ![]() |
Art. Nr.: A4506-0555 | Art. Nr.: 132306 |
► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
![]() | ![]() | ||
zusätzlich in den Warenkorb | zusätzlich in den Warenkorb | ||
Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
► Typ 3 SW 70 | |||
![]() | |||
zusätzlich in den Warenkorb | |||
Art. Nr.: A4505-0502 |
bei Standardauswahl |
---|
1 x Cherubini Roll Ø45 (Drehmoment nach Wahl) |
1 x Einstellwerkzeug für Endlageneinstellung |
1 x Anschlusskabel 2,5 Meter |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (341.05 KB)
