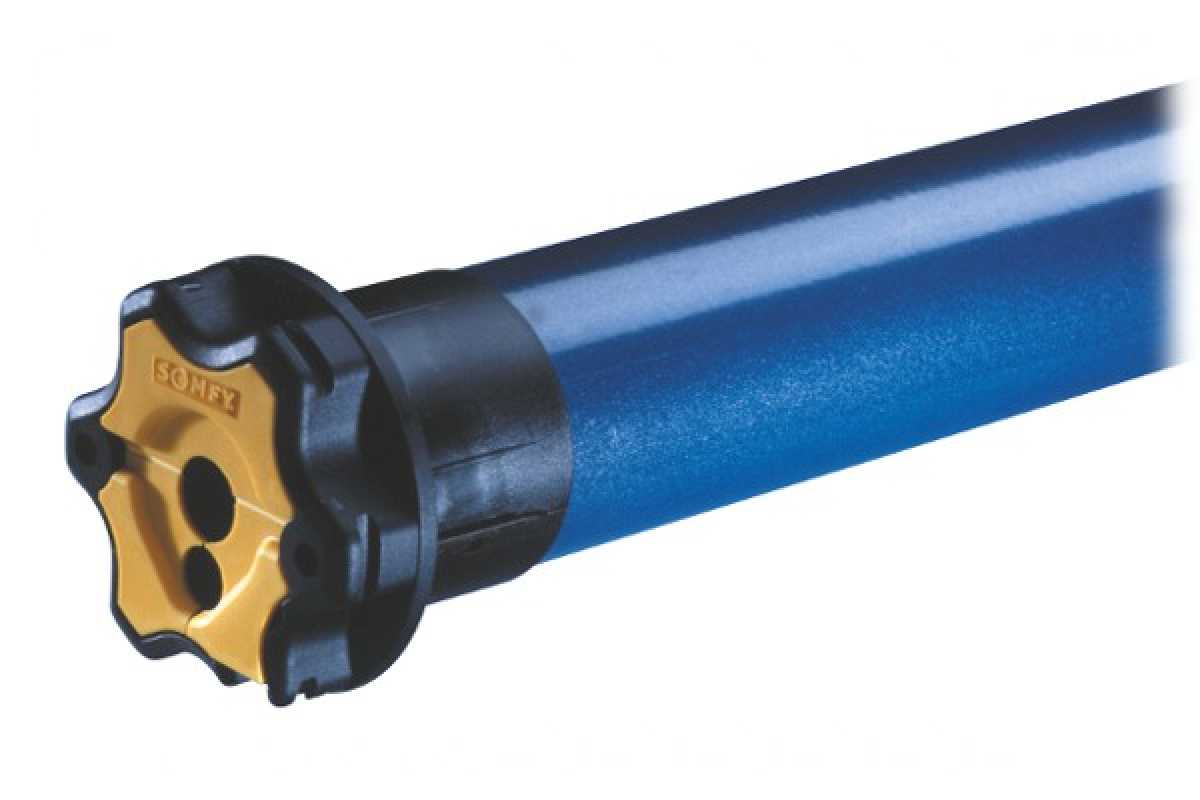

Somfy Orea 50 WT
Der Somfy Orea WT ist ein kabelgebundener Markisenantrieb speziell für alle Arten von Kassettenmarkisen. Antriebssystem speziell für Kassettenmarkisen mit Antriebsendlageneinstellung: Auto / Fest. Die Kassettenmarkise wird durch Drehmomenterkennung immer zuverlässig geschlossen. Ein automatischer Entspannimpuls nach dem Schließen der Kassette kann aktiviert werden. Ein optional einstellbarer Rückfahrweg sorgt bei großen Anlagen automatisch für ein gespanntes Tuch. Die elektronische Überwachung stoppt den Antrieb sofort, wenn die Markise während des Schließvorgangs blockiert wird. Schnelle und einfache Einstellung des Antriebs mit Einstellkabel Universal ohne Zugriff auf den Antriebskopf.
Wichtiger Hinweis.
Die aktuellen Orea 50 WT Motoren haben geänderte Abmessungen. Bitte beachten Sie die aktuellen technischen Daten.
Produktmerkmale Somfy Orea WT
- Einsetzbar ab Welle SW 50
- elektronische Endabschaltung
- Drehmomenterkennung beim Schließen der Kassettenmarkise
- Blockiererkennung beim Schließen der Markise
- Ansteuerung über Kabel, 4-adrig
- max. 3 Antriebe parallel schaltbar
- inkl. Motorkabel 1 Meter (schwarz)
- Endlage oben: auf Drehmoment
- Endlage unten: frei einstellbar
Felix-Wankel-Strasse 50
72108 Rottenburg am Neckar
Deutschland
Tel.: (0 74 72) 930 - 0
https://www.somfy.de
E-Mail: privatkunden_de@somfy.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 / L2 in mm | Z1 / Z2 in mm | Leistungsaufnahme |
| Orea 50 WT 6/17 | 1110160 | 6 Nm | 17 U/Min | 555 / 540 | 15,05 / 20 | 90 Watt |
| Orea 50 WT 10/17 | 1111113 | 10 Nm | 17 U/Min | 555 / 540 | 15,05 / 20 | 120 Watt |
| Orea 50 WT 15/17 | 1112202 | 15 Nm | 17 U/Min | 605 / 590 | 15,05 / 20 | 140 Watt |
| Orea 50 WT 20/17 | 1113170 | 20 Nm | 17 U/Min | 605 / 590 | 15,05 / 20 | 160 Watt |
| Orea 50 WT 25/17 | 1114182 | 25 Nm | 17 U/Min | 605 / 590 | 15,05 / 20 | 170 Watt |
| Orea 50 WT 30/17 | 1115162 | 30 Nm | 17 U/Min | 655 / 640 | 15,05 / 20 | 240 Watt |
| Orea 50 WT 35/17 | 1116178 | 35 Nm | 17 U/Min | 655 / 640 | 15,05 / 20 | 240 Watt |
| Orea 50 WT 40/17 | 1117201 | 40 Nm | 17 U/Min | 675 / 660 | 15,05 / 20 | 270 Watt |
| Orea 50 WT 50/12 | 1118128 | 50 Nm | 12 U/Min | 655 / 640 | 15,05 / 20 | 240 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 47 mm | 230/50 V Hz | IP44 | 1 m |
| ► Typ 1 | |
| Markisen- und Universallager ohne Gewinde | |
 |  |
|
Seitlicher Platzbedarf bis Behangbeginn
| | 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
| Art. Nr.: 9910009 |
| ► Typ 1 | ► Typ 2 |
| SRW 65 E-H/3(0,6-0,8mm) | SRW 65 E-H/3(1,0-1,5mm) |
 |  |
| Art. Nr.: 9707023/9751004 | Art. Nr.: 9707024/9751008 |
| ► Typ 3 | ► Typ 4 |
| K 60 | Ø 50 x 1,5 mm |
 |  |
| Art. Nr.: 9703897/9751003 | Art. Nr.: 9707125 |
| ► Typ 5 | ► Typ 6 |
| Ø 60 x 1,5 mm | Ø 63 x 1,5 mm |
 |  |
| Art. Nr.: 9707033/9751013 | Art. Nr.: 9707026/9206019 |
| ► Typ 7 | ► Typ 8 |
| Ø 70 x 1,5 mm | Ø 70 x 2 mm |
 |  |
| Art. Nr.: 9707031/9206028 | Art. Nr.: 9707031/9420313 |
| ► Typ 9 | ► Typ 10 |
| Ø 57 x 1,5 mm | Ø 52 x 0,6 mm |
 |  |
| Art. Nr.: 9705571/9705287 | Art. Nr.: 9008143/9008142 |
| ► Typ 11 | ► Typ 12 |
| Ø 63 x 0,8 mm | Ø 63 x 1,0 mm |
 |  |
| Art. Nr.: 9707028/9706146 | Art. Nr.: 9707028/9706146 |
| ► Typ 13 | ► Typ 14 |
| Ø 64,5 x 1,6 mm | Ø 63 x 0,8-1,0 mm |
 |  |
| Art. Nr.: 9707030/9751002 | Art. Nr.: 9707028/9751014 |
| ► Typ 15 | ► Typ 16 |
| Ø 78 DS 78 Flachnut (MHZ) | Ø 70 x 0,8-1,5 mm Rundnut |
 |  |
| Art. Nr.: 9707026/9762012/98761012 | Art. Nr.: 9707034/9751005 |
| ► Typ 17 | ► Typ 18 DS 78 |
| Ø 74 (DS 74 Rundnut) | Ø 78 (DS 78 Flach- und Rundnut) |
 |  |
| Art. Nr.: 9707037/9751009 | Art. Nr.: 9707027/9761001 |
| ► Typ 19 DS 85 | ► Typ 20 |
| Ø 85 (DS 85 Rundnut) | Ø 85 (Nutrohr Imbac 85) |
 |  |
| Art. Nr.: 9707035/9761003 | Art. Nr.: 9707026/9690085/9420300 |
| ► Typ 21 | ► Typ 22 |
| Ø 101,6 x 3,6 mm | Ø 89 x 2 mm |
 |  |
| Art. Nr.: 9707026/9420371/9420309 | Art. Nr.: 9707026/9520312/9420303 |
| ► Typ 23 | ► Typ 24 |
| Ø 83 x 1,5 mm | Ø 78 Rundnut und Flachnut |
 |  |
| Art. Nr.: 9707026/9700977/9420306 | Art. Nr.: 9707026/9707640/9761005 |
| ► Typ 25 |
|
| Ø 100/102 x 2 mm | |
 | |
| Art. Nr.: 9707029/9420370/9420304 |
1 x Somfy Orea WT (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
- Bedienungsanleitung (1.77 MB)
