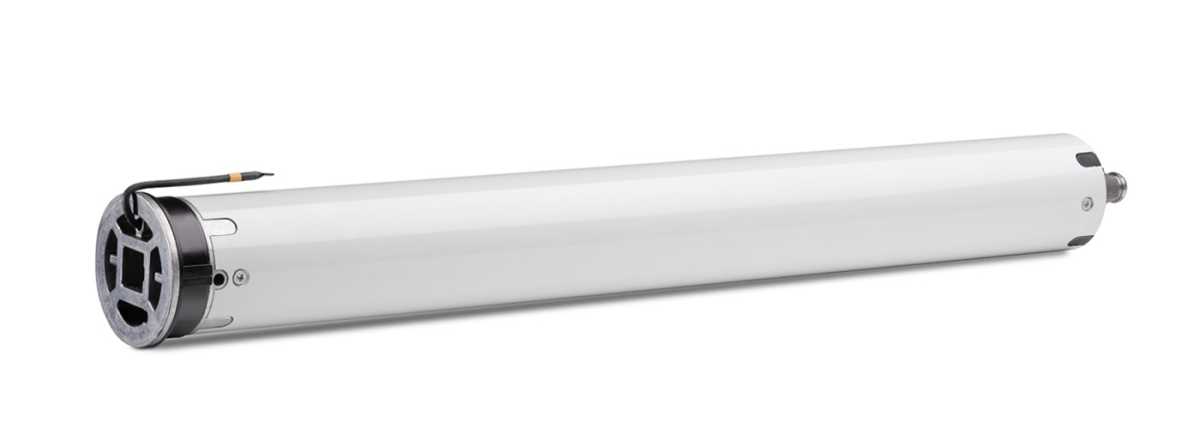

elero SunTop L-868 RH Markisenantrieb

Mobile Preview: elero SunTop L-868 RH Markisenantrieb

elero SunTop L-868 RH Markisenantrieb

Art.Nr.:: 362340001
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Adaptersets:

Motorlager / elero:

Anschlusskabel:

284,84 €

inkl. 19% MwSt. zzgl. Versand

elero Rohrantrieb SunTop L-868 RH mit integriertem Funkempfänger für textilen Sonnenschutz für Wickelwellen ab Ø 60mm | RevoLine L-Antriebe – Kraftpakete mit viel Gefühl!

Die RevoLine-Antriebe bewegen Rollläden und Markisen mit hoher Präzision und Feingefühl. Eine Drehmomentreduzierung gewähr-leistet eine sanfte Anschlagsfahrt. Dadurch verringert sich die Krafteinwirkung und die Lebensdauer der Behänge erhöht sich. Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 120 Nm, in Abstufungen von 40 Nm, 60 Nm, 80 Nm, 100 Nm und 120 Nm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Produktbesonderheiten

► Intelligente Kraftmessung
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.

Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise - der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Bedienungsanleitung

Motortyp	Art. Nr.:	Drehmoment	Geschwindigkeit	Abmessungen (C/D)	Stromaufnahme	Leistungsaufnahme
SunTop L40-868 RH	362240001	40 Nm	14 U/Min	563 / 546 mm	1,45 A	333 Watt
SunTop L 60-868 RH	362340001	60 Nm	14 U/Min	563 / 546 mm	1,55 A	356 Watt
SunTop L 80-868 RH	362440001	80 Nm	14 U/Min	593 / 576 mm	1,80 A	415 Watt
SunTop L 100-868 RH	362540001	100 Nm	11 U/Min	593 / 576 mm	1,70 A	390 Watt
SunTop L 120-868 RH	362640001	120 Nm	11 U/Min	593 / 576 mm	2,00 A	460 Watt

Betriebsdauer min S2	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
4	58 mm	230/50 V Hz	IP44	steckbar

Motorlager

*► Typ 1*	*► Typ 2*

Vierkantbolzen 16 x 16 mm	Sternlager inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 233751501	Art. Nr.: 131063501 / 233751501

*► Typ 3*

Wandanker inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 133010801 / 233751501

Adapterset

PDF zum Ausdrucken finden Sie → HIER

Weitere einzeln bestellbare Adaptersets finden Sie HIER.

► Typ 1 Ø 78 x 1 mm, MHZ	► Typ 2 Ø 85 x 1,0 mm

Art. Nr.: 220240001		Art. Nr.: 220380001

► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat	► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6

Art. Nr.: 220230001		Art. Nr.: 220250001

► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6		► Typ 6 Ø 70 x 2 mm, mit 4 x M6

Art. Nr.: 220260001		Art. Nr.: 220270001

► Typ 7 Ø 98 x 2 mm, mit 4 x M6		► Typ 8 Ø 102 x 2 mm, mit 4 x M6

Art. Nr.: 220220001		Art. Nr.: 220210001

► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6	► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6

Art. Nr.: 220310001		Art. Nr.: 220360001

► Typ 11 Ø 67 x 1,5 mm, MHZ		► Typ 12 8-kant, SW 70 Selve, Eckermann, Roma

Art. Nr.: 131170901		Art. Nr.: 220200001

► Typ 13 6-kant, 75 Butzbach, Mäule	► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral

Art. Nr.: 220290001		Art. Nr.: 220330001

► Typ 15 ZF 80, Zurflüh-Feller	► Typ 16 8-kant SW 102 x 2,0 mm Alulux

Art. Nr.: 220320001		Art. Nr.: 220350001

► Typ 17 6-kant, 85 Butzbach		► Typ 18 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 220370001		Art. Nr.: 220280001

► Typ 19 Ø 128 x 1,5 mm, Alukon		► Typ 20 8-kant, SW 114 Heroal

Art. Nr.: 220340001		Art. Nr.: 220300001

Lieferumfang

1 x elero SunTop L-868 RH (Drehmoment nach Wahl)
1 x Bedienungsanleitung

Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.32 MB)
