elero SunTop L RH Markisenantrieb

Name: elero SunTop L RH Markisenantrieb
Brand: elero
Price: 214.36 EUR
Availability: InStock

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Anschlusskabel:

Motorlager / elero:

Adaptersets:

ab 214,36 EUR

inkl. 19% MwSt. zzgl. Versand

St.:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

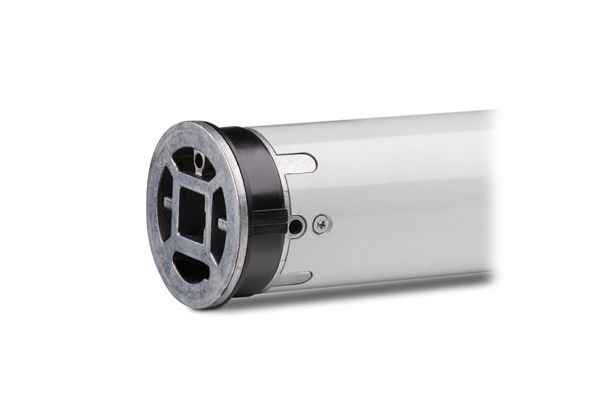

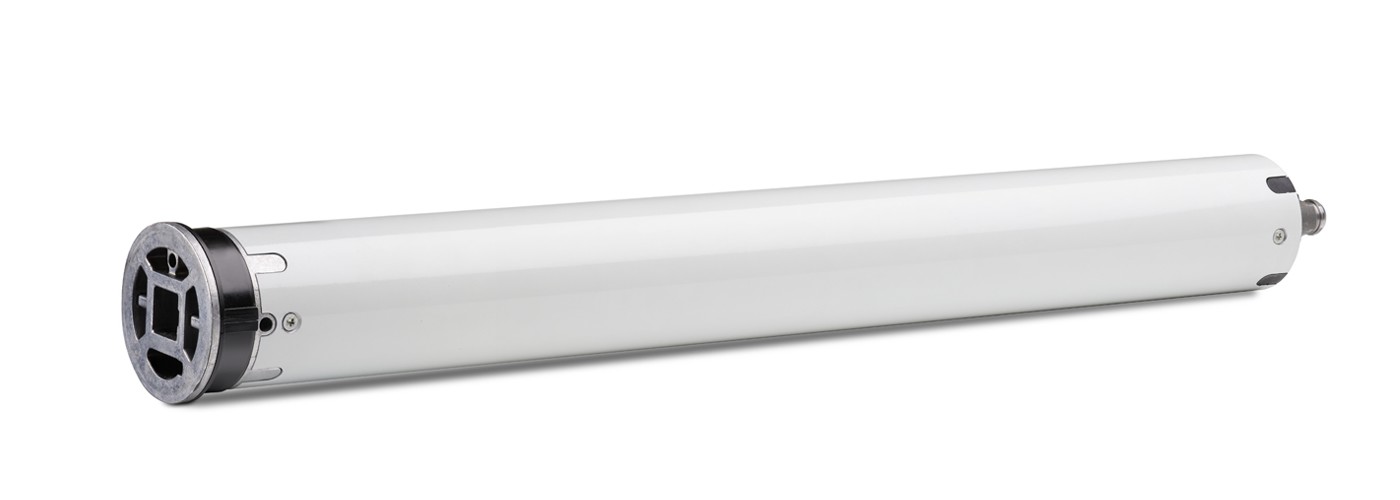

Elero Rohrantrieb SunTop L RH für textilen Sonnenschutz für Wickelwellen ab Ø 60 mm | RevoLine L-Antriebe – Kraftpakete mit viel Gefühl!

Die RevoLine-Antriebe bewegen Rollläden und Markisen mit hoher Präzision und Feingefühl. Eine Drehmomentreduzierung gewährleistet eine sanfte Anschlagsfahrt. Dadurch verringert sich die Krafteinwirkung und die Lebensdauer der Behänge erhöht sich. Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 80 Nm, in Abstufungen von 40 Nm, 60 Nm und 80 Nm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Wichtig:
Bitte 16 x 16 mm Vierkantbolzen: Art-Nr. 233751501 im Dropdown Motorlager mit bestellen - ohne diesen kann der Motor nicht am vorhandenen Markisenlager mit 16 x 16 mm Aufnahme befestigt werden.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Intelligente Kraftmessung
Endlagen, sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei einstellbar Typ 2 = obere Endlage / frei einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.

Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise - der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.

Technische Daten

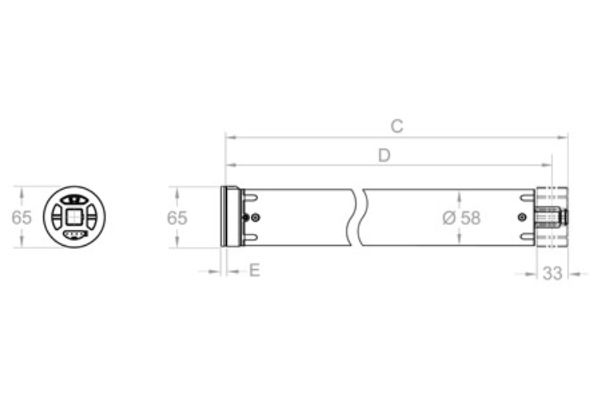

Motortyp	Art. Nr.:	Drehmoment	Geschwindigkeit	Abmessungen (C/D)	Stromaufnahme	Leistungsaufnahme
SunTop L40 RH	362230001	40 Nm	14 U/Min	563 / 546 mm	1,45 A	333 Watt
SunTop L 60 RH	362330001	60 Nm	14 U/Min	563 / 546 mm	1,55 A	356 Watt
SunTop L 80 RH	362430001	80 Nm	14 U/Min	593 / 576 mm	1,80 A	415 Watt
SunTop L 100 RH	362530001	100 Nm	11 U/Min	593 / 576 mm	1,70 A	390 Watt
SunTop L 120 RH	362630001	120 Nm	11 U/Min	593 / 576 mm	2,00 A	460 Watt

Betriebsdauer min S2	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
4	58 mm	230/50 V Hz	IP44	steckbar

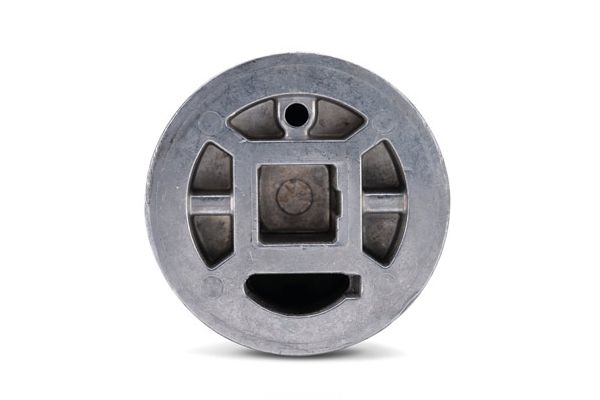

Motorlager

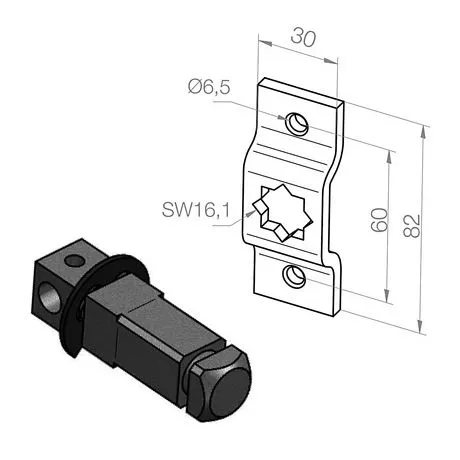

*► Typ 1*	*► Typ 2*

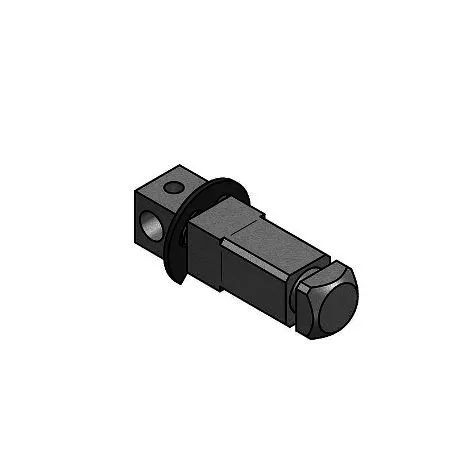

Vierkantbolzen 16 x 16 mm	Sternlager inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 233751501	Art. Nr.: 131063501 / 233751501

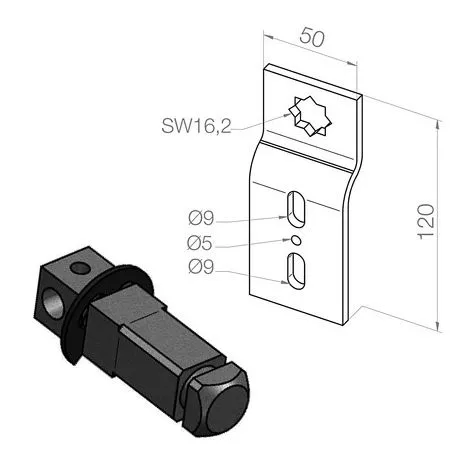

*► Typ 3*

Sternlager inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 133010801 / 233751501

Adapterset

PDF zum Ausdrucken finden Sie → HIER

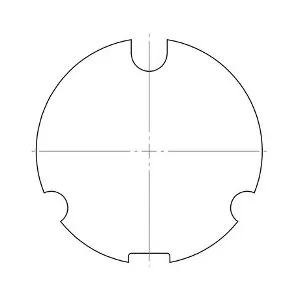

► Typ 1 Ø 78 x 1 mm, MHZ	► Typ 2 Ø 85 x 1,0 mm

Art. Nr.: 220240001		Art. Nr.: 220380001

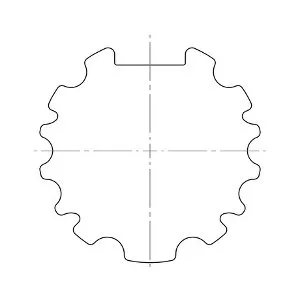

► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat	► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6

Art. Nr.: 220230001		Art. Nr.: 220250001

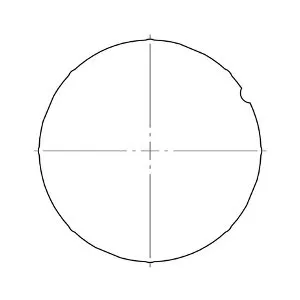

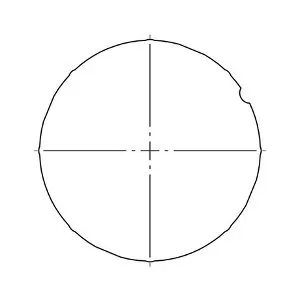

► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6		► Typ 6 Ø 70 x 2 mm, mit 4 x M6

Art. Nr.: 220260001		Art. Nr.: 220270001

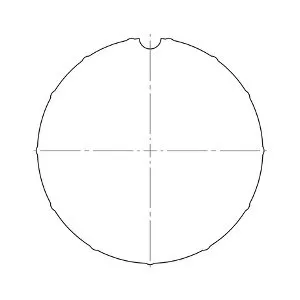

► Typ 7 Ø 98 x 2 mm, mit 4 x M6		► Typ 8 Ø 102 x 2 mm, mit 4 x M6

Art. Nr.: 220220001		Art. Nr.: 220210001

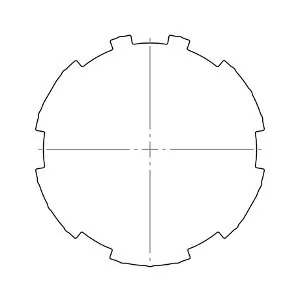

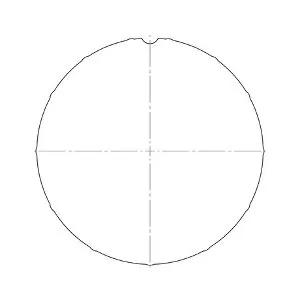

► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6	► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6

Art. Nr.: 220310001		Art. Nr.: 220360001

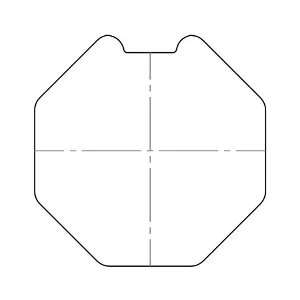

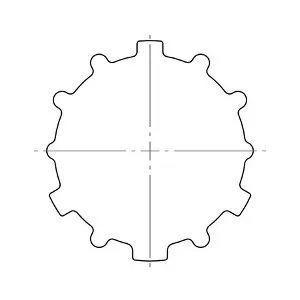

► Typ 11 Ø 67 x 1,5 mm, MHZ		► Typ 12 8-kant, SW 70 Selve, Eckermann, Roma

Art. Nr.: 131170901		Art. Nr.: 220200001

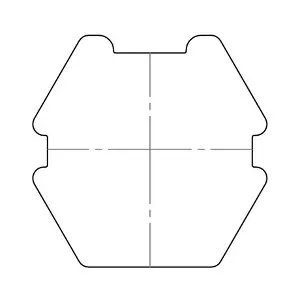

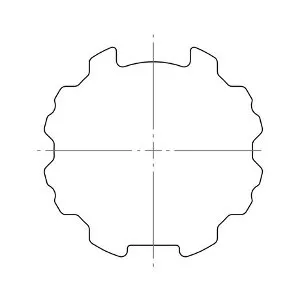

► Typ 13 6-kant, 75 Butzbach, Mäule	► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral

Art. Nr.: 220290001		Art. Nr.: 220330001

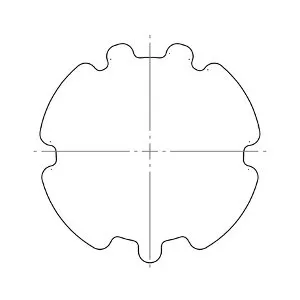

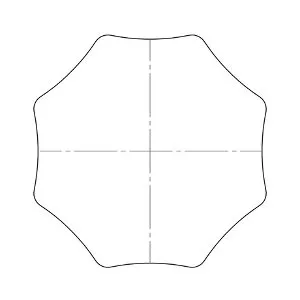

► Typ 15 ZF 80, Zurflüh-Feller	► Typ 16 8-kant SW 102 x 2,0 mm Alulux

Art. Nr.: 220320001		Art. Nr.: 220350001

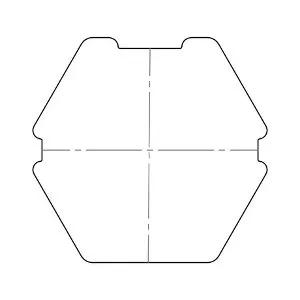

► Typ 17 6-kant, 85 Butzbach		► Typ 18 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 220370001		Art. Nr.: 220280001

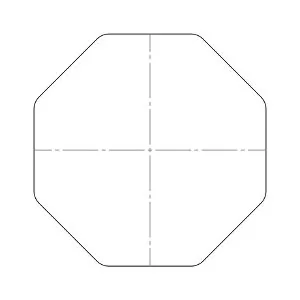

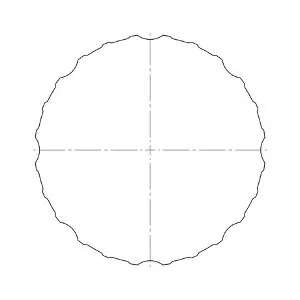

► Typ 19 Ø 128 x 1,5 mm, Alukon		► Typ 20 8-kant, SW 114 Heroal

Art. Nr.: 220340001		Art. Nr.: 220300001

Lieferumfang

1 x elero SunTop L RH (Drehmoment nach Wahl)
1 x Bedienungsanleitung

Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente / Produktsicherheit

Betriebs- und Montageanleitung (2.09 MB)
