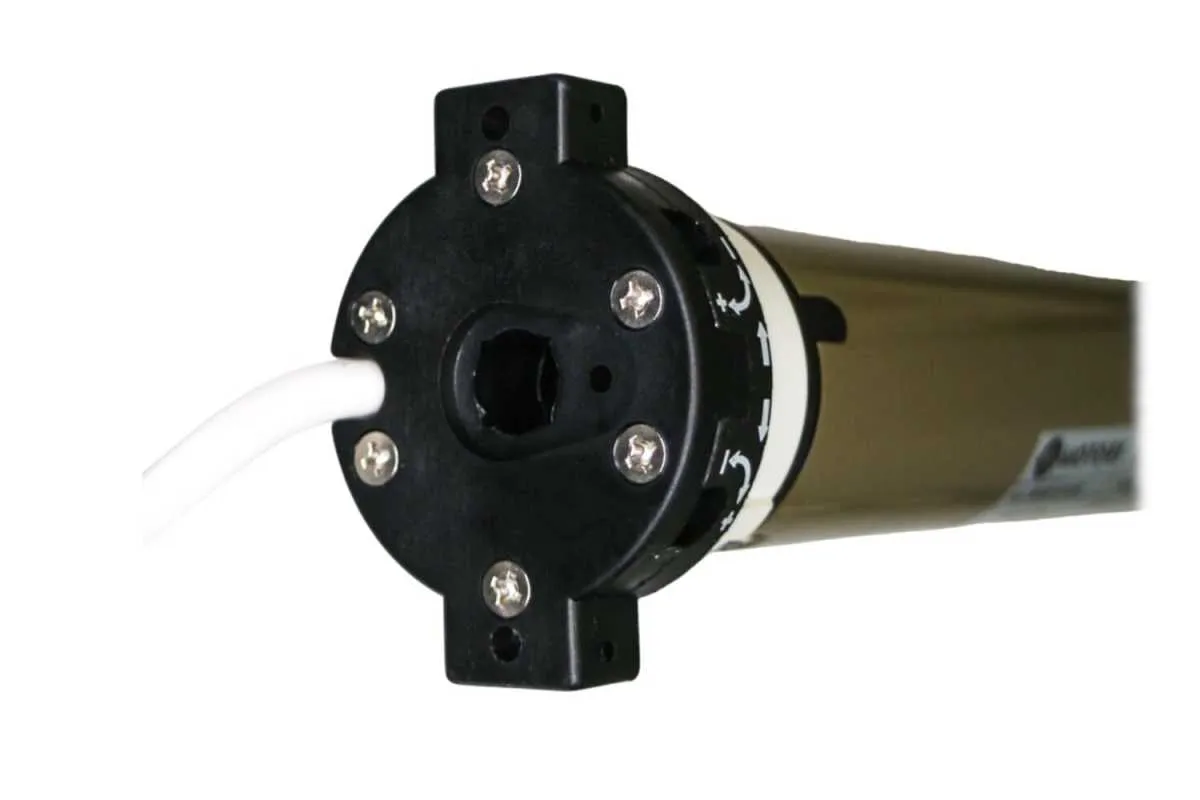

enjoy motors Rohrmotor JE50 FCH
.jpg "enjoy motors / JM50 FCH2 / mechanisch")
Der Rohrmotor JE50 FCH ist ein universeller Antrieb der in Rollladen- und Beschattungsanlagen eingesetzt werden kann. Hergestellt werden diese Antriebe von Jolly Motor Espana S.L. und durch die enjoy motors GmbH in Deutschland vertrieben. Die Endlageneinstellung ist einfach und wird mit der im Lieferunfang enthaltenen Einstellhilfe durchgeführt. Der Einsatz dieses Rohrmotors ist ab einer 50 mm Welle vorgesehen. Zur erleichterten Einstellung der Endpunkte habe diese Antriebe eine beidseitige Ausführung der Endlageneinstellschrauben am Motorkopf.
>>> Link zum Antrieb im Markisenbereich HIER: Dort sind Adaptersets für Rund- und Nutwellen auswählbar. <<<
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben (Kasten) |  |  | |
| | | | |
 unten (Fensterbank) | | | |
| | | | |
Produktmerkmale JE 50 FCH Antriebe
► Nachfolger des jolly motor JM 50 FCH (Längenmaße können variieren)► Endlagen werden mit Einstellstift (im Lieferumfang enthalten) eingestellt.
► Einbau in Aufsatzkästen, Altbaukästen sowie Vorbaukästen
► Einsetzbar ab 50 mm Achtkantwelle
| Aktuelle Bezeichnung: | JE50/10FCH | JE50/20FCH | JE50/30FCH | JE50/40FCH | JE50/50FCH |
| Vorgängermodell: | JM 50/8 | JM 50/15 | JM 50/25 | JM 50/35 | JM 50/50 |
| max. Zugleistung: | 20 kg | 40 kg | 60 kg | 80 kg | 98 kg |
| Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm) | 4,5 qm | 9,5 qm | 14,0 qm | 19,0 qm | 23,5 qm |
| Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm) | 6,0 qm | 12,5 qm | 18,5 qm | 25,5 qm | 31,0 qm |
Hermann Uhr GmbH
Oberdorfstr. 4
53225 Bonn
Tel. : 0049 (0)228 55 95 1-0
Fax. : 0049 (0)228 55 95 1-51
www.enjoy-motors.de
Email : info@enjoy-motors.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Alt | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
| JM50/10FCH2 | JM50/8FCH | 10 Nm | 15 U/Min | - mm | 0,54 A | 125 Watt |
| JM50/20FCH2 | JM50/15FCH | 20 Nm | 15 U/Min | - mm | 0,65 A | 150 Watt |
| JE50/30FCH | JM50/25FCH | 30 Nm | 13 U/Min | 570 mm | 0,84 A | 203 Watt |
| JM5040FCH2 | JM50/35FCH | 40 Nm | 15 U/Min | - mm | 0,95 A | 226 Watt |
| JE50/50FCH | JM50/50FCH | 50 Nm | 13 U/Min | 570 mm | 1,06 A | 244 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 24 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,45 m |
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► 4-kant Stift mit Markisenlager (Typ 1) | |
| 4kt-Stift verstärkt 33mm für Serie 50, FCH, Silver | Markisenlager 48/60mm, Serie 40/50 Anwendungsbereich : 10 - 70 Nm |
| | |
 |  |
| | |
| Art. Nr.: ML5030 | Art. Nr.: ML5046 |
| ► 4-kant Stift mit Fertigkastenlager (Typ 2) | |
| 4kt-Stift verstärkt 33mm für Serie 50, FCH, Silver |
Fertigkastenlager für 10 mm 4-kant Stift
für Serie 50, FCH, Silver |
|  |
| Art. Nr.: ML5030 | Art. Nr.: ML4604 |
| ► Typ 1 SW 50 |
| ||
 | |||
| Art. Nr.: MA5150 |
| ► Typ 2 SW 60 |
| |
 | ||
| Art. Nr.: MA5160 | ||
| ► Typ 3 SW 70 |
| |
 | ||
| Art. Nr.: MA5170 | ||
bei Standardauswahl
1 x Rohrmotor JE50 FCH (Drehmoment nach Wahl)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Einstellstift
1 x Bedienungsanleitung
