Warema Omnexo HUB 4 AP/REG
NEU
- Beschreibung
- Technische Daten
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit

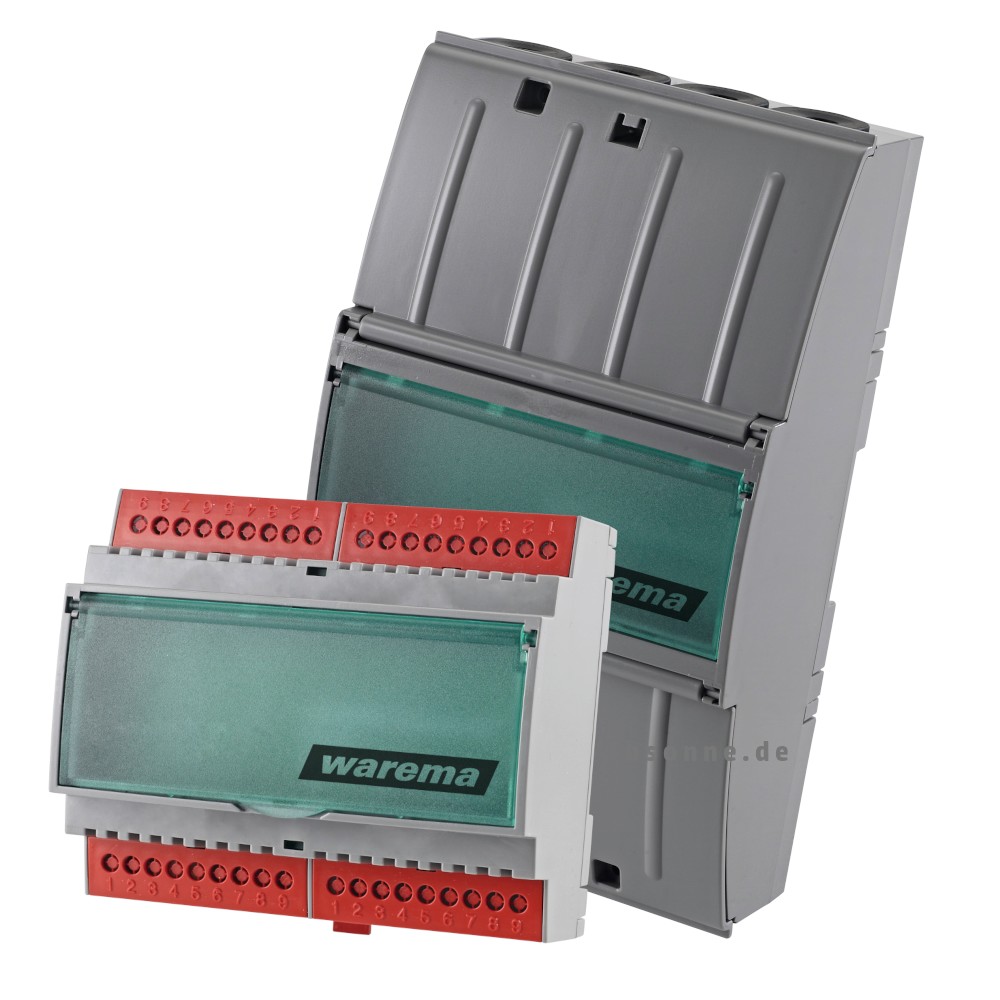

Warema Omnexo HUB 4 AP / 4 REG
Durch den Einsatz des Omnexo HUB 4 AP / REG kann eine Verlängerung der Busleitung auf maximal 3600 m erzielt werden. Außerdem können Stichleitungen gebildet werden (z. B. zu einer Wetterstation), um abgelegen montierte Busteilnehmer erreichen zu können.
Der HUB 4 REG/AP verfügt über vier Ausgänge.
Hinweise zum Bussystem
► Im Omnexo System dürfen maximal 500 Aktoren und 16 Wetterstationen eingesetzt werden. In jeder Teilstrecke des Busses sind maximal 100 Geräte zulässig. Der Bus muss durch einen HUB unterteilt werden, wenn mehr als 100 Geräte angeschlossen werden sollen.
► Ein HUB ist ein zusätzlicher Busteilnehmer, der in die Kalkulation zur Bestimmung der maximalen Anzahl von Busteilnehmern mit einbezogen werden muss.
► In der Busleitung dürfen maximal zwei HUBs hintereinander geschaltet werden.
► Nach jeweils 1200 m Buslänge ist ein HUB erforderlich.
► Eine Kommunikation von einem Ausgang des HUBs zu einem anderen ist nicht möglich.
► Für jede Busleitung, auch für jede Stichleitung, müssen Abschlusswiderstände jeweils am Anfang und am Ende der Busleitung vorgesehen werden (siehe Installationsanleitung, vgl. Abb. 2 und Abb. 3).
► Der Standardwert des Abschlusswiderstands beträgt 120 Ω für eine JY(St)Y 4 × 2 × 0,8 mm ∅ Leitung.
Funktion
► Die Datenrichtung auf dem Bus ist immer bidirektional vom Eingang zum Ausgang und umgekehrt.
► Die zugelassene Busleitungslänge ohne HUB ist gemäß der Spezifikation bei RS485 auf 1200 m begrenzt, ein HUB 4 ermöglicht eine Verlängerung der Busleitung um maximal weitere 1200 m.
► Ein Anwendungsfall für den Omnexo HUB 4 sind z. B. Stichleitungen, die sonst in der Spezifikation bei RS485 nicht zugelassen sind.
► Die verwendete Datenrate auf dem RS485 Bus liegt im Omnexo System bei 38,4 kBaud. Der HUB ist für diese Datenrate ausgelegt.
Betriebsspannung: | min. 21,6 V DC / typ. 24 V DC / max. 26,4 V DC |
Stromaufnahme: | typ. 15 mA / max. 50 mA |
Schnittstelle Omnexo | |
Busschnittstelle
| RS485 (Zweidrahtbus) |
Gehäuse: | 4 x potenzialfrei |
Abmessungen REG:
| 6 TE |
Abmessung AP:
| (BxHxT) 106 x 180 x 60 mm |
Schutzart: | AP = IP 30 REG = IP 20 |
Schutzklasse: | III |
Montageart: | Aufputz (AP) / EN-Tragschiene - TH 35 (REG) |
Zulässiger Leiterdurchmesser Omnexo Schnittstelle: | 0,6 - 0,8 mm Ø |
1 x Warema Omnexo HUB 4 AP oder REG (nach Wahl)
1 x Bedienungsanleitung
1 x Bedienungsanleitung
