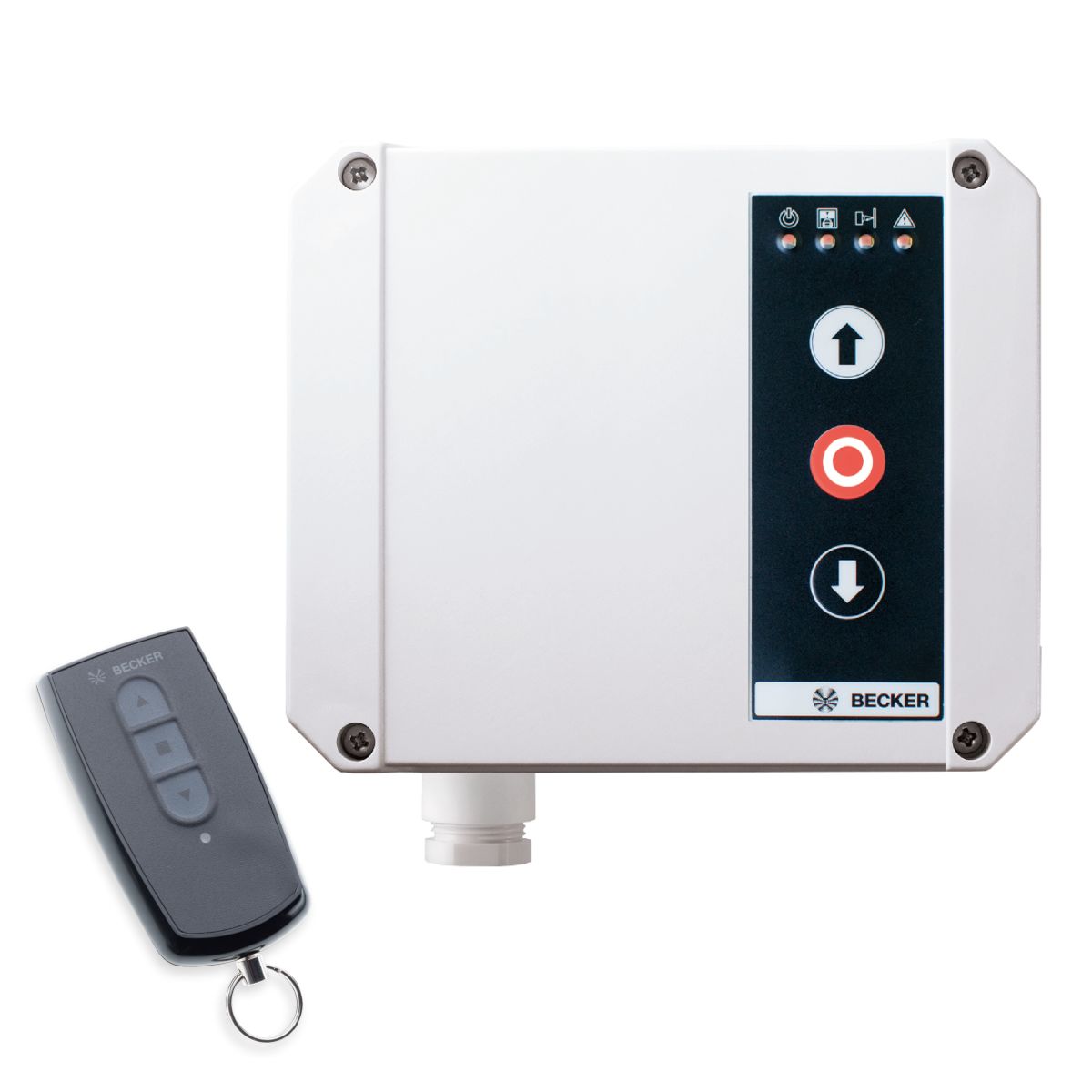

Becker Beck-O-Tronic 6 | Torsteuerung
Die Becker Beck-O-Tronic 6 ist eine Rolltorsteuerung zur Ansteuerung von Rohrmotoren mit mechanischer und elektronischer Endabschaltung. Die Bedienung erfolgt entweder direkt an der Steuerung oder über den im Lieferumfang enthaltenen Handsender. Optional können weitere Handsender mit bestellt werden. Ein- und Ausgänge der Steuerung sind parametrierbar. Es können maximal 27 Sender zur Funksteuerung in die Beck-O-Tronic 6 eingelernt werden. Des Weiteren hat diese Torsteuerung Anschlüsse für Hoflicht und pneumatische Sicherheitsleisten. Weitere Informationen über den Anschluss und die Programmierung finden Sie unter Dokumente in der Montage- und Betriebsanleitung.
Torsteuerung zum Ansteuern eines Rohrantriebes mit mechanischer oder elektronischer Endabschaltung.
Produktmerkmale
- Folientastatur mit definiertem AUF-STOPP-AB-Befehl im Gehäusedeckel
- Hoflicht anschließbar
- 230 V Lichtschranke anschließbar (Art.-Nr. 49060001160)
- 12 V/DC Ausgang für Lichtschranken (Art.-Nr. 49060001170)
- Ein- und Ausgänge parametrierbar
- 2 Sicherheitseingänge vorhanden
- Externer Befehlsgeber z. B. Schlüsseltaster anschließbar
- Elektrische, pneumatische oder optische Sicherheitskontaktleiste anschließbar
- Centronic-kompatibel

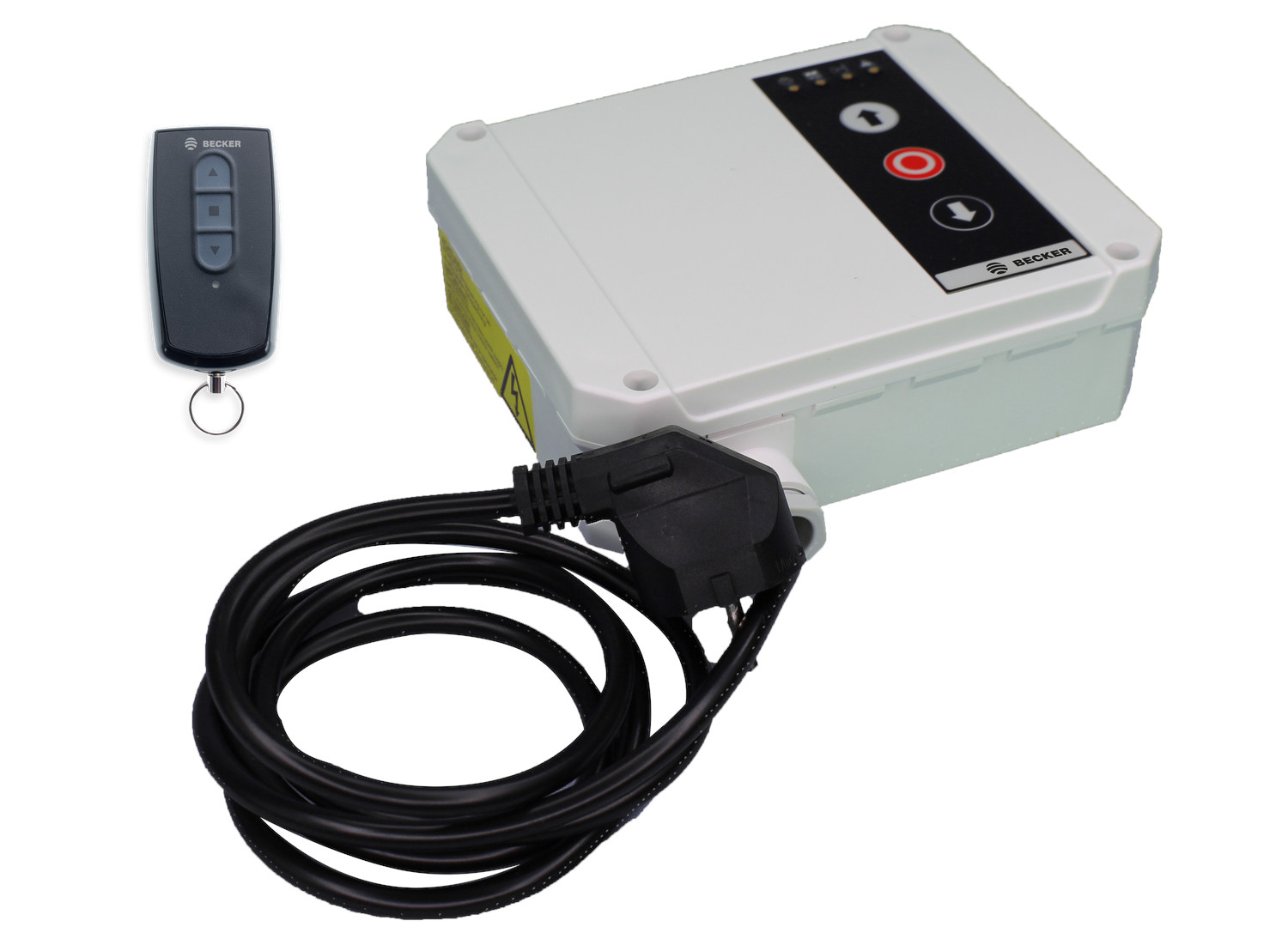

- Inkl. Netzstecker
- Handsender EC141-II im Lieferumfang
Technische Daten
| Leuchtenschaltleistung: | 230 V/50 Hz max. 100 W |
|---|---|
| Steuerspannung: | 12 V maximal 300 mA |
| Antriebsschaltleistung: | 1 Antrieb 230 V /50 Hz maximal 500 V A |
| Anschlussspannung: | 230 V/50 Hz (Anschlussart Y) |
| Aufnahmeleistung: | 6 V A |
| Schutzart: | IP54 (Montage nur im Innenraum) |
| Temperaturbereich: | -20 bis +50° C |
| Funkfrequenz: | 868,3 MHz |
| Abmessungen (B × H × T): | 155 × 130 × 50 mm |

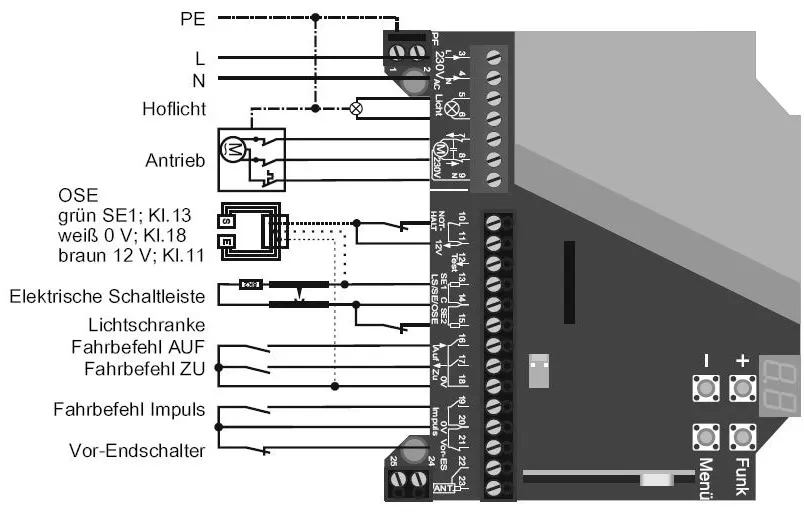

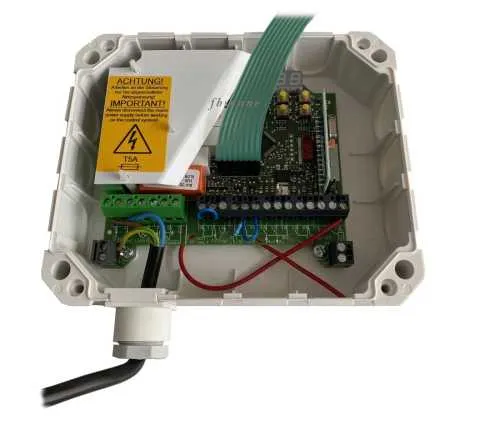

Anschluss
Optionale Produkte

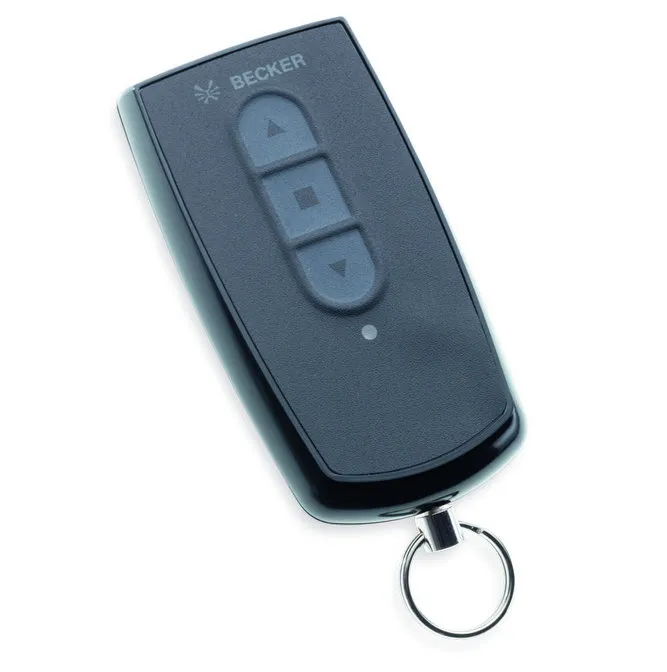

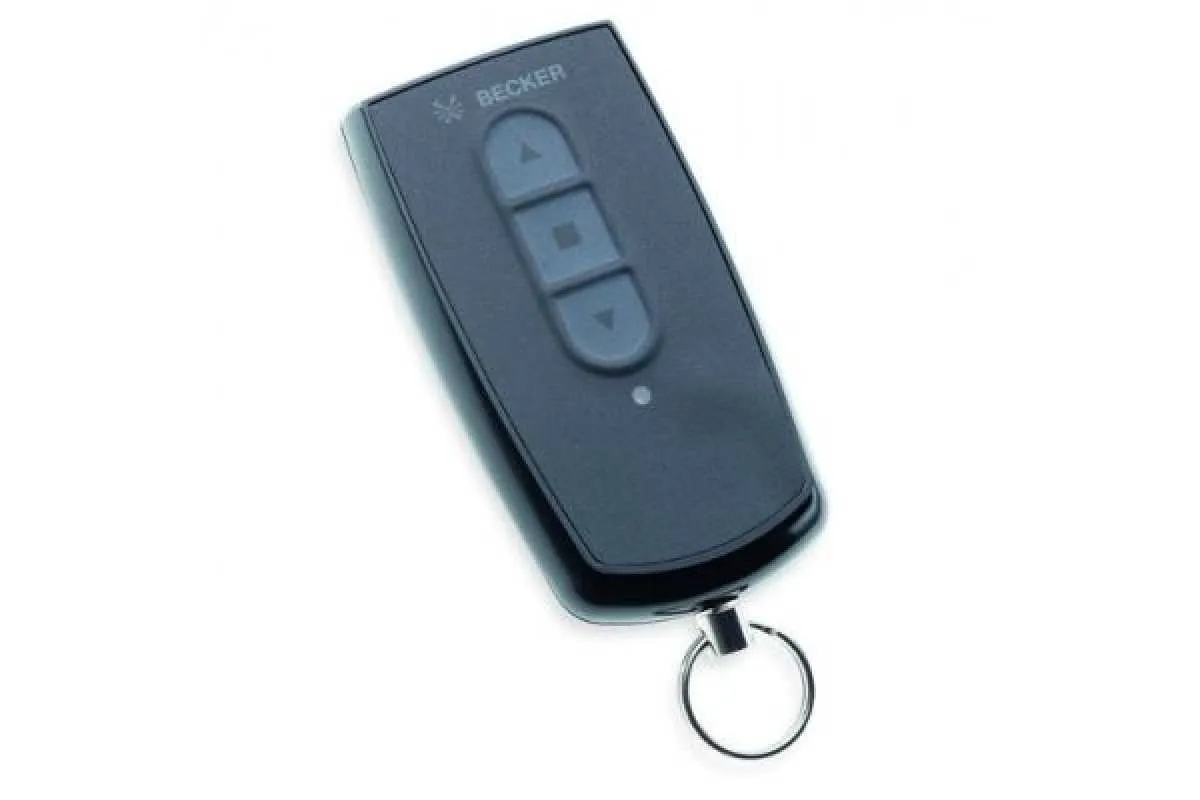

Handsender Centronic EasyControl EC141-II Art. Nr.: 40340002251
Lieferumfang
- 1 x Rolltorsteuerung Beck-O-Tronic 6 Art. Nr.: 40050002010
| Leuchtenschaltleistung: | 230 V/50 Hz max. 100 W |
| Steuerspannung: | 12 V maximal 300 mA |
| Antriebsschaltleistung: | 1 Antrieb 230 V /50 Hz maximal 500 V A |
| Aufnahmeleistung: | max. 6 VA |
| Anschlussspannung: | 230 V/50 Hz (Anschlussart Y) |
| Schutzart: | IP 54 (Montage nur im Innenraum) |
| Funk: | centronic / 868,3 MHz |
| Betriebstemperatur: | -20 bis +50 °C |
| Abmessungen (BxHxT): | 130 × 155 × 50 mm |
| Artikel-Nummer: | 40050002010 / 4005 000 201 0 |
| GTIN: | 4251852900437 |
| im Standard-Lieferumfang enthalten: | 1 x Handsender Centronic EasyControl EC141-II |
1 x Rolltorsteuerung Beck-O-Tronic 6 Art. Nr.: 40050002010
1 x Centronic EasyControl EC141-II
1 x Bedienungsanleitung
1 x Centronic EasyControl EC141-II
1 x Bedienungsanleitung
- Montage- und Betriebsanleitung (1.19 MB) :
-
FAQ Steuerung Beck-O-Tronic 6 Centronic (BOT-6):
Problem:
Fehler -Nr. 01 Eeprom-Daten.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, sind die gespeicherten Menü-Parameter nicht mehr korrekt. Die Steuerung muss zurückgesetzt (Punkt Reset / Werkseinstellung) und neu eingestellt werden.
Fehler -Nr. 02 Motorstromerkennung.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Fehler in der Motorstromerkennung vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 03 Abschaltung N-Relais.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Kurzschluss im N-Relais vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 04 Abschaltung AUF- / ZU-Relais.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Kurzschluss im AUF- oder ZU-Relais vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 05 Watchdog-Test.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 06 ROM-Test.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Hardware-Fehler im Controller vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 07 RAM-Test.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Hardware-Fehler im Controller vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 08 LS / SE1 (Interne Testung)
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen:
- a) Einstellung [M.A2] bei angeschlossener Schließkantensicherung überprüfen.
- b) Anschluss der Schließkantensicherung, insbesondere Masseanschluss an Klemme [Kl.14] überprüfen.
- c) wenn a) und b) korrekt, liegt möglicherweise ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden. Torlauf im Not-Betrieb möglich.
Problem:
Fehler -Nr. 09 LS / SE2 (Interne Testung)
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen:
- a) Einstellung [M.A4] bzgl. angeschlossener Schließkantensicherung überprüfen.
- b) Anschluss der Schließkantensicherung, insbesondere Masseanschluss an Klemme [Kl.14] überprüfen.
- c) wenn a) und b) korrekt, liegt möglicherweise ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden. Torlauf im Not-Betrieb möglich.
Problem:
Fehler -Nr. 10 LS / SE1 (externe Testung).
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen:
- a) Einstellung [M.A2] (externer LS-Test) bzgl. angeschlossener Lichtschranke überprüfen.
- b) Anschluss des LS-Senders gemäß Punkt Sicherheits-Eingang SE1 (LS /1k2 / 8K2 / OSE) überprüfen.
- c) wenn a) und b) korrekt, liegt möglicherweise ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden. Torlauf im Not-Betrieb möglich.
Problem:
Fehler -Nr. 20 SE1.
Abhilfe:- Letzter Torlauf wurde über SE1-Befehl beendet.
Problem:
Fehler -Nr. 21 SE2.
Abhilfe:- Letzter Torlauf wurde über SE2-Befehl beendet.
Problem:
Fehler -Nr. 22 NOT-HALT
Abhilfe:- Letzter Torlauf wurde über NOT-HALT-Befehl beendet.
Problem:
Fehler -Nr. 23 Vor-Endschalter.
Abhilfe:- Vor-Endschalter wurde betätigt, ohne dass innerhalb 2sek SE1 betätigt wurde.
