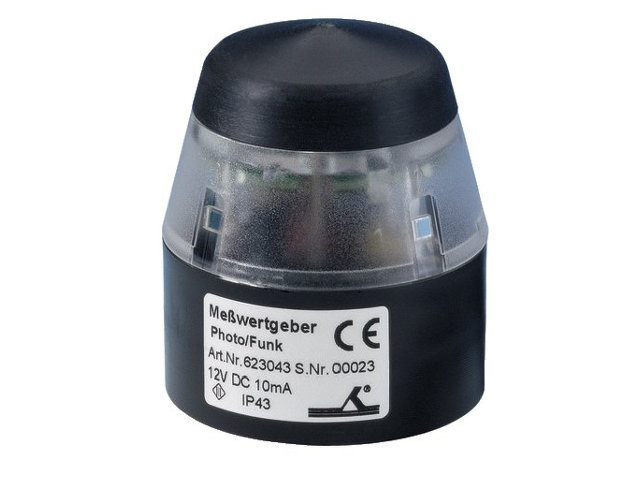

Warema Messwertgeber Photo/Funkuhr 360°
- Beschreibung
- Technische Daten
- Zubehör
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller
Messwertgeber MWG Photo/Funkuhr | Erfassung von Helligkeit | DCF77 Funkuhrempfänger intergriert | Anschlussleitung 3 Meter, bei Bedarf auf bis zu 100 Meter verlängerbar |
Der Messwertgeber Photo/Funkuhr wird dann eingesetzt, wenn kein Windgeber benötigt wird, z. B. bei innenliegendem Sonnenschutz. Der Messwertgeber erfasst die Außenhelligkeit an einer Fassade. Diese physikalische Messgröße wird in elektrische Signale umgewandelt und in der Sonnenschutzzentrale ausgewertet. Ein Empfänger für das DCF77-Zeitsignal ist bereits integriert. Einmal über Funk richtig eingestellt, läuft die interne Echtzeituhr der Sonnenschutzzentrale weiter, vergleicht ständig die angezeigte Zeit mit dem Zeittelegramm des DCF77-Signales und korrigiert gegebenenfalls, z. B. bei Umstellung von Sommer- auf Winterzeit. Die Echtzeituhr überbrückt auch Störungen durch Gewitter, Stromausfälle und Sendestörungen.
Die Auswertung der Außenhelligkeit ist zur helligkeitsabhängigen Steuerung Ihrer Sonnenschutzprodukte notwendig. Das Gerät wird mit Befestigungswinkel und 3 m Anschlussleitung geliefert, eine Verlängerung der Leitung auf max. 100 m (über eine Verteilerdose) ist möglich. Bei Standrohrmontage auf Standrohr mit ∅50 mm wird zur Montage ein Befestigungsadapter benötigt.
Passend zu:
- Wisotronic dialog 2/3-Kanal (alte Ausführung bis Febraur 2011)
- Wisotronic 2/3/4-Kanal (neue Ausführung ab März 2011, kein Anschluss für DCF77)
- Quatronic dialog
- WAREMA climatronic Sensorinterface
- LONSE (LON-Sensoreinheit)
Produktmerkmale
-
Erfassung von
► Helligkeit
► Funkuhrsignal (über DCF77-Funkuhrempfänger) -
Auswertung/Anzeige der Daten in der angeschlossenen Sonnenschutzzentrale
-
Anschlussleitung (standardisiert 3 m) bei Bedarf auf bis zu 100 m verlängerbar
-
witterungsbeständige (für den Außeneinsatz geeignete) Leitung (8 x AWG 26 C UL (UV-beständig)) erforderlich
-
Montage mittels Befestigungswinkel (im Lieferumfang) oder Standrohr
Technische Daten
| |
---|---|
Betriebsspannung: | | 12 V DC |
| |
Messbereich/Messgröße Photo: | | 0 - 99 klx |
| |
Erfassungsbereich Helligkeit: | | 360° (4 Photozellen) |
| |
Funk – Zeittelegramm: | | Uhrzeit/Datum |
| |
Betriebstemperatur: | | -25 bis +50 °C |
| |
Schutzart: | | IP 43 |
| |
Montage: | | Befestigungswinkel (im Lieferumfang) |

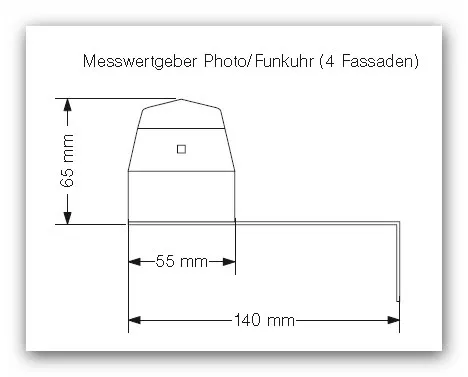

Produktabmessungen
Lieferumfang
- 1 x Messwertgeber MWG Photo/Funkuhr Art. Nr.: 623043
- 1 x Befestigungswinkel
- 1 x Anschlussleitung 3 m
- 1 x Bedienungsanleitung
Betriebsspannung: | 12 V DC |
Schutzart: | IP 43 |
Schutzklasser: | III |
Montage: | mit Befestigungswinkel |
Abmessungen: | 55 x 65 mm |
Messbereich: | |
---|---|
Photo: | 0 - 99 klx |
Photo Erfassungsbereich: | 360° (4 Photozellen) |
Zeit: | DCF77 (Funkuhrempfänger) |
1 x Warema Photo/Funkuhr Art. Nr.: 623043
1 x 3 Meter Anschlussleitung
1 x Bedienungsanleitung
1 x 3 Meter Anschlussleitung
1 x Bedienungsanleitung
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
