Warema Geschossansteuerung Standard AP
- Beschreibung
- Technische Daten
- Downloads
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Warema Geschossansteuerung Standard | kann die Sonnenschutzanlage eines Geschosses in bis zu vier Fassaden aufgeteilen (z.B. Quatronic dialog |

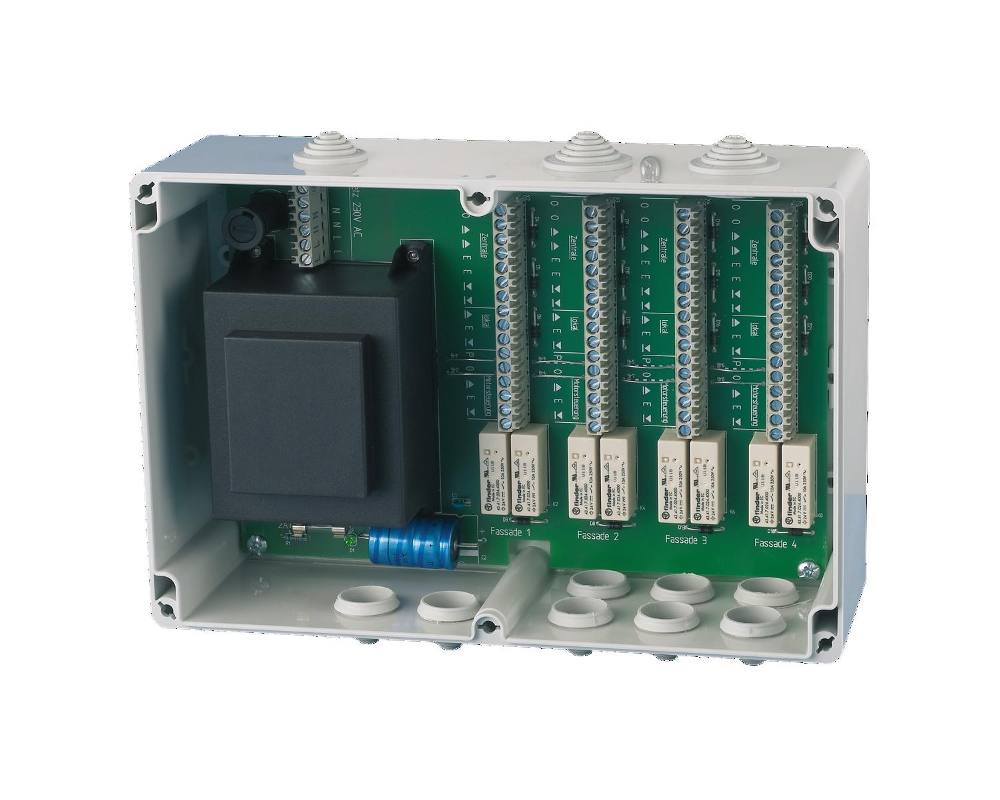

Mit dem Warema Geschossansteuerverteiler Standard AP kann die Sonnenschutzanlage eines Geschosses in bis zu vier Fassaden aufgeteilt werden. Diese vier Fassaden können dann von einer Sonnenschutzzentrale (z.B. Quatronic dialog) getrennt bedient werden. Die einzelnen Fassaden sind auch durch an die Geschossansteuerung anschließbare "Fassadenschalter" einzeln bedienbar. Als Bedienelemente können Jalousietaster oder Jalousieschalter angeschlossen werden, wodurch sich unterschiedliche Bedienverhalten ergeben:
Funktion mit Jalousietaster:
- Der Bediener muss den Fassadentaster so lange betätigen, bis der Sonnenschutz der angesteuerten Fassade die gewünschte Position erreicht hat. Ein Fahrbefehl HOCH von einer Sonnenschutzzentrale hat Vorrang vor dem Fassadenschalter.
Funktion mit Jalousieschalter:
- Der Bediener betätigt den Fassadenschalter und entfernt sich von der Bedienstelle. Die Behänge fahren in die Endlage Hoch oder Tief.
- Ein Fahrbefehl HOCH von einer übergeordneten Zentrale hat Vorrang vor dem Fassadenschalter. Der Sonnenschutz fährt solange in die von der Zentrale vorgegebene Richtung, wie der Zentralbefehl ansteht. Danach fährt der Sonnenschutz wieder in die vom eingerasteten Fassadenschalter vorgegebene Endlage.
- Bei eingerastetem Fassadenschalter sind die lokalen Schalter der Motorsteuereinheiten gesperrt.
- Bei einem maximalen Ausgangsstrom von 2 A ist die Menge der anschließbaren Motorsteuereinheiten begrenzt. Wie viele Motorsteuereinheiten einer Type an die Geschossansteuerung angeschlossen werden können, entnehmen Sie bitte dem Kapitel "Motorsteuereinheiten".
| |
Betriebsspannung: | | 230 V AC |
| |
Steuerspannung: | | 24 V DC |
| |
Max. Ausgangsstrom: | | 2 A |
| |
Einsetzbares Bedienelement: | | Jalousietaster oder Jalousieschalter 1-polig |
| |
Schutzart: | | IP 54 |
| |
Montage: | | Aufputz (AP) |
| |
Betriebsart: | | Totmannverhalten |
| |
- 1 x Warema Geschossansteuerung Standard AP Art. Nr.: 1002253
Betriebsspannung: | 230 V AC |
Steuerspannung: | 24 V DC |
Ausgang: | 4 x 24 V DC, max. 2 A |
Logikverhalten: | Totmann |
Kanäle: | 4 |
Schutzart: | IP 54 |
Schutzklasser: | II |
Montage: | Aufputz |

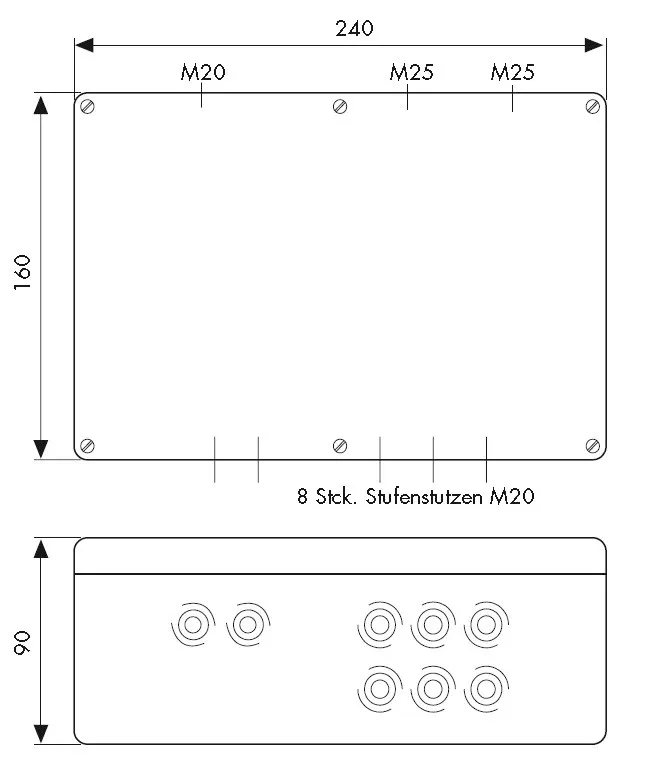

Abmessungen: | 240 x 160 x 90 mm |
Artikel-Nummer: | 1002253 |
1 x Warema Geschossansteuerung Standard AP Art. Nr.: 1002253
1 x Bedienungsanleitung
1 x Bedienungsanleitung
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
