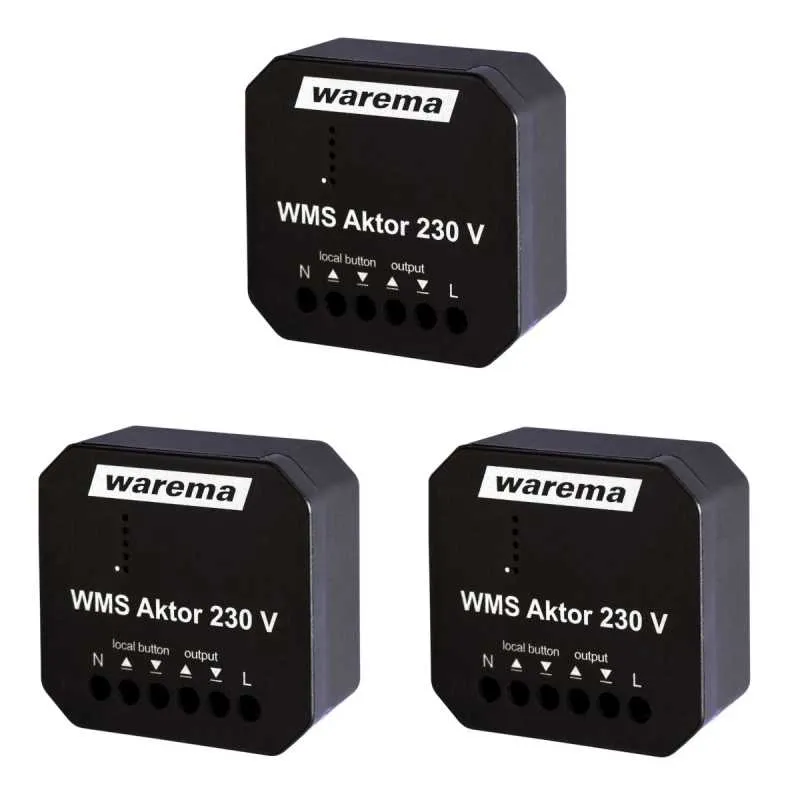

Warema WMS Aktor 230 V UP - 3 Stück
VE = 3 Stück
Der WAREMA Mobile System (WMS) Aktor 230 V UP (Art. Nr.: alt 1002880) ermöglicht die einfache Nachrüstung einer drahtlosen Fernbedienung für Sonnenschutzantriebe, Beleuchtungseinrichtungen und Fensterantriebe. Die kompakte Bauform ermöglicht die Unterputzmontage in Abzweigdosen. Die Funktionalität des WMS Aktor’s ist parametrierbar. Das Steuerungsverhalten kann an die unterschiedlichen Anforderungen verschiedener Produkte angepasst werden. Der WMS Aktor kann Fahrbefehle von WMS Sendern, z. B. WMS Handsender, WMS Zentrale oder WMS Wetterstation, empfangen. Er bestätigt die empfangenen Befehle, die Sender zeigen diese Rückmeldungen an. Die Positionen für Komfort- und Szenensteuerung sowie die Parameter für die Automatikfunktionen werden direkt im Aktor gespeichert und können jederzeit wieder aufgerufen werden.
Automatische Laufzeiterkennung
Der WMS Aktor 230 V UP besitzt eine automatische Laufzeiterkennung. Diese ist standardmäßig aktiv und kann nur über das WMS Studio pro deaktiviert werden. Beträgt der Motorstrom weniger als 200mA, muss die automatische Laufzeiterkennung deaktiviert werden. Die Wendezeit ist standardmäßig auf 1,6 s eingestellt.
Änderungen der Wendezeit sind nur über das WMS Studio pro oder homee möglich. Standardmäßig ist die Laufzeit auf 90 s eingestellt. Durch die automatische Laufzeiterkennung wird sie an das Produkt angepasst. Die Laufzeiterkennung kann eine Laufzeit von 5 s bis zum Zweifachen der aktuell eingestellten Laufzeit automatisch ermitteln. Sollte die tatsächliche Laufzeit länger sein, muss über das WMS Studio pro oder homee die Laufzeit manuell angepasst werden. Anschließend funktioniert die Laufzeiterkennung mit dem eingestellten Wert. Eine Laufzeitanpassung bei der Erstinbetriebnahme wird erst abgespeichert, wenn drei komplette Fahrten in die jeweilige Endlage durchgeführt wurden. Die Reihenfolge der Fahrten spielt hierbei keine Rolle. Eine Fahrt muss am Stück und durchgängig sein. Sie darf nicht unterbrochen werden. Die Fahrt auf Position wird erst nach Abschluss der automatischen Laufzeiterkennung korrekt ausgeführt. Die automatische Laufzeiterkennung kann durch einen Spannungsreset neu gestartet werden. Der WMS SA 1 UP passt bei z. B. Tuchlängung seine Laufzeit automatisch an, somit ist kein Nachstellen erforderlich.
Sensoren
Jedem WMS Aktor 230 V UP können bis zu vier Sensoren (z. B. Wetterstationen oder Photosensoren) zugeordnet werden. Diese Zuordnung wird im WMS Praxishandbuch (Art.-Nr. 2020426) beschrieben sowie in den Anleitungen der jeweiligen Sensoren bzw. über die PC-Software WMS studio pro (siehe QR-code in Kapitel „Inbetriebnahme“ auf Seite 2). Der WMS Aktor 230 V UP wertet die Messwerte der Sensoren aus und reagiert entsprechend seiner Parametrierung.
Heatbeatfunktion
Sobald Sie eine Sicherheitsautomatik (z. B. Wind- oder Eisüberwachung) einschalten, prüft der WMS Aktor 230 V UP den regelmäßigen Eingang neuer Messwerte vom entsprechenden Sensor. Hat der WMS Aktor 230 V UP 24 h keinen Messwert erhalten, wird von einem Ausfall des Sensors (bzw. der Wetterstation) ausgegangen (Heartbeat-Funktion). Der WMS Aktor 230 V UP fährt das angeschlossene Produkt in eine sichere Position. Das Bedienen des Sonnenschutzprodukts ist je nach Typ nur eingeschränkt oder gar nicht möglich, bis ein neuer, gültiger Wert empfangen wird. Dies ist eine Sicherheitsfunktion und kein Fehler.
Produktmerkmale
- einfache und kostengünstige Nachrüstung
- Logikverhalten PL / FZL / Licht ist im Aktor hinterlegt
- alle Einstellungen wie Automatikfunktionen, Komfortfunktionen, Szenen, Zeitschaltpunkte etc. sind direkt im Aktor abgespeichert
- empfängt Befehle/Wetterdaten und sendet diese weiter (intelligentes Routing)
- meldet ausgeführte Befehle, die aufgrund von Messwerten oder Tastendruck ausgelöst wurden, an den WMS Handsender oder die WMS Zentrale durch ein optisches Signal zurück (bidirektionale Funktechnologie)
- Aufrufen und Speichern der Komfortposition durch gleichzeitiges Drücken von Hoch und Tief
- kompakte Bauweise ermöglicht die Montage in einer Unterputzdose
- Inbetriebnahme über WMS Handsender, WMS Zentrale oder komfortabel über die WMS studio Software
Technische Daten
| |
---|---|
Betriebsspannung: | | 230 V AC/50 Hz |
| |
Ausgang: | | 230 V AC, max. 700 VA |
| |
Sendefrequenz: | | 2,4 GHz |
| |
Logikverhalten: | | PL / FZL / Licht |
| |
Laufzeit hoch/tief: | | automatische Erkennung |
| |
Schutzart: | | IP 20 |
| |
Abmessungen (H × B × T): | | 45 × 46 × 21 mm |
| |
Downloads: | | WMS-Aplikationsbroschüre |
| |

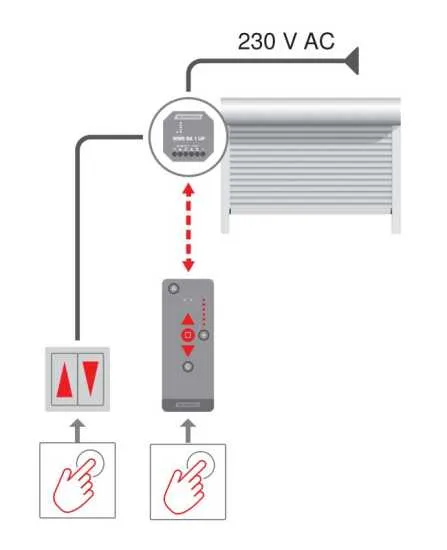

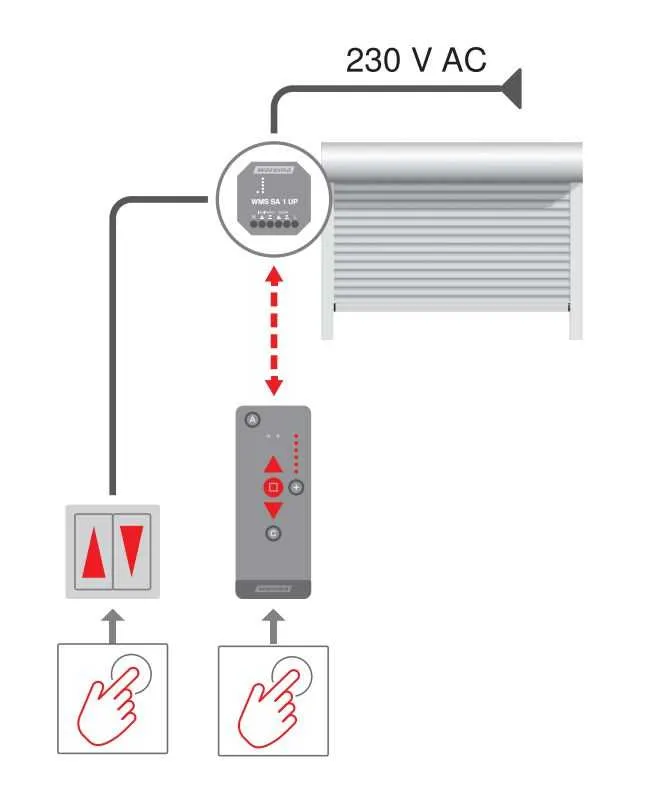

Funktionsprinzip
Lieferumfang
- 1 x Warema WMS Aktor 230 V UP Art. Nr.: 2031900 (Nachfolger von Art.-Nr.: 1002880)
- 1 x Bedienungsanleitung
Produkt | |
---|---|
Betriebsspannung: | 85 - 265 V AC / 50 Hz |
Ausgang: | 230 V AC / max. 700 VA |
Sendefrequenz: | 2,4 GHz |
Logigverhalten: | PL / PLZ / Licht |
Laufzeit hoch/tief: | automatische Erkennung |
Schutzart: | IP 20 |
Schutzklasse: | II |
Montage: | Unterputz |
Abmessungen: | 45 x 46 x 21 mm |
3 x Warema Aktor WMS Aktor 230 V UP Art. Nr.: 2031900
1 x Bedienungsanleitung
1 x Bedienungsanleitung
