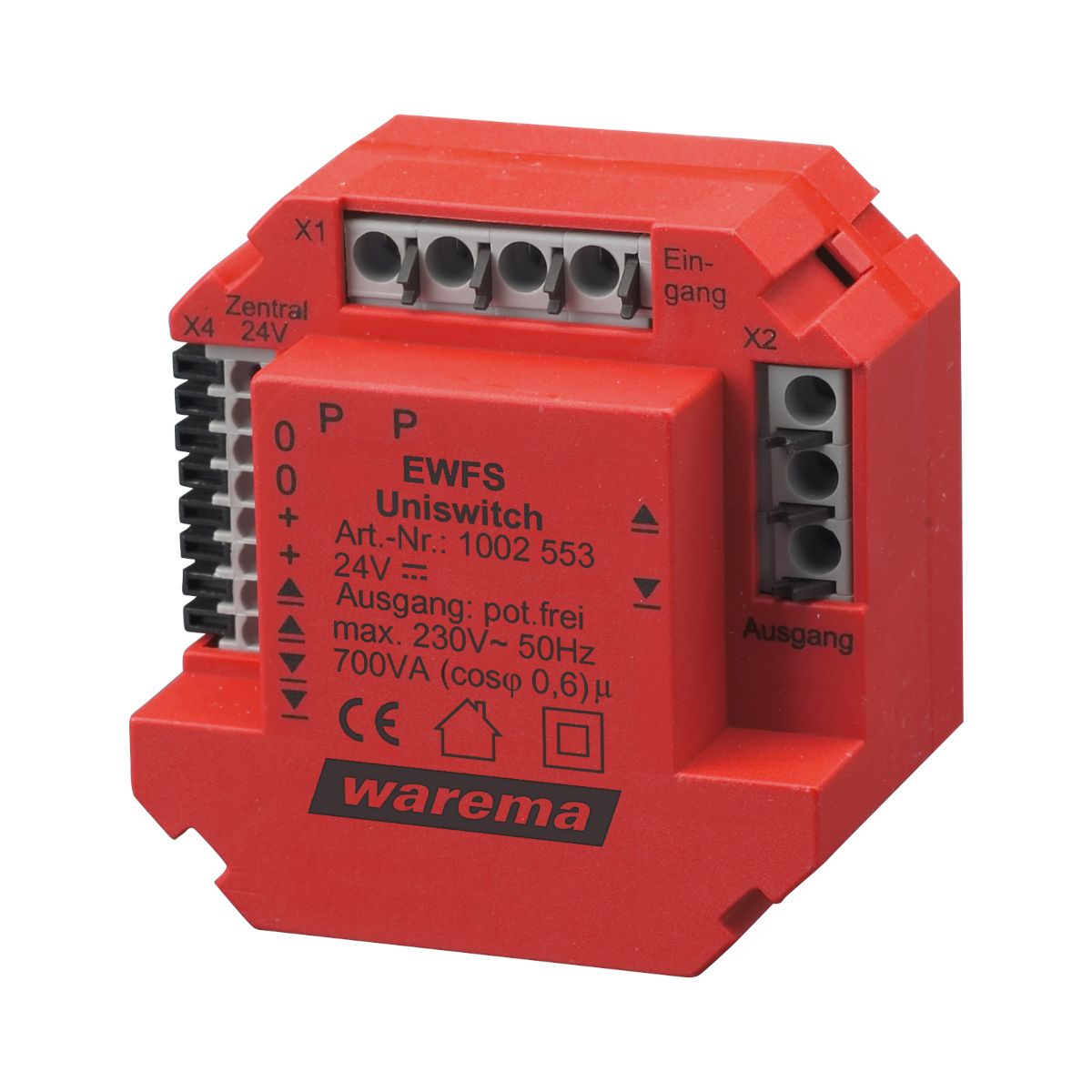

Warema EWFS Uniswitch UP
Liefersituation durch Material-KnappheitViele unserer Lieferanten haben Probleme bei der Materialbeschaffung zur Herstellung der verschiedensten Produkte. Bei Produkten mit Lieferzeit von 7 bis 14 Tage kann die angegebene Lieferzeiten stark variieren. Wenn Produkte schnell benötigt werden, dann kontaktieren Sie uns bitte. Vielleicht können wir Ihnen auch alternative Produkte mit kurzer Lieferzeit anbieten. Wir haben unsere Lagerkapazitäten auch erhöht, um einen schnellen Versand zu ermöglichen. Leider ist es uns nicht möglich, alle angebotenen Produkte lagernd anzubieten. |

Warema EWFS Uniswitch | zur Ansteuerung von Motorsteuereinheiten | potenzialfreie Schaltkontake | Totmannverhalten (Fahrbefehl wird so lange ausgeführt wie der Funksender betätigt wird | Versorgung (24 V DC) über vorhandene Zentralsteuerleitung |
Die Warema EWFS Uniswitch ermöglicht es, eine beliebige Motorsteuereinheit über einen EWFS Sender zu bedienen.
Der Funk-Empfänger EWFS Uniswitch ist ein elektronisches Steuergerät zur direkten Ansteuerung einer beliebigen Motorsteuereinheit und kann Fahrbefehle von EWFS-kompatiblen Sendern empfangen. Der EWFS Uniswitch arbeitet im Totmannbetrieb und die Schaltkontakte sind potentialfrei ausgeführt. Dadurch kann der Empfänger einem vorhandenen Bedientaster auf einfache Weise parallel geschaltet werden. Das Fahrverhalten der angeschlossenen Motorsteuereinheit bleibt hierbei erhalten. Die Versorgung des Empfängers mit 24 VDC erfolgt entweder aus der bereits vorhandenen Steuerleitung, über einen Geschossansteuerverteiler oder über ein Netzteil. Durch seine kompakte Bauweise kann der Empfänger in einem Unterputz-Abzweigkasten untergebracht werden.
- Der Sonnenschutz fährt nach Betätigung der Taste Hoch oder Tief auf dem Handsender in die entsprechende Richtung, wobei das Fahrverhalten der verwendeten Motorsteuereinheit beibehalten wird. Für die Dauer eines Zentralkommandos ist die örtliche Bedienung gesperrt, dabei wird ein eventuell anliegender Fahrbefehl gelöscht. Der Empfänger ist zur Montage in einem Unterputz-Abzweigkasten 80 x 80 mm vorgesehen. In diesem Kasten sollten nur Leitungen verlegt werden, die der Verkabelung des Empfängers dienen. Der elektrische Anschluss erfolgt nach umseitigem Anschlussplan. Der Anschluss der Leitungen erfolgt mit Federkraftklemmen.
- potentialfreie Schaltkontakte
- zur Ansteuerung von Motorsteuereinheiten / Schaltaktoren über deren Tastereingänge via EWFS
- Totmannverhalten führt den Fahrbefehl so lange aus, wie der Funksender betätigt wird
- die Versorgung mit 24 V DC erfolgt über eine vorhandene Zentralsteuerleitung, über eine Geschossansteuerung oder ein Netzteil
- kompakte Bauweise ermöglicht Montage in einer Unterputzdose
Hinweis: Netzteil oder Geschossansteuerung erforderlich
|
|
Betriebsspannung: | | 24 V DC + 230 V / 6 A |
|
|
Stromaufnahme: | | 20 mA |
|
|
Schaltleistung | | 700 VA |
|
|
Sendefrequenz: | | 433,92 MHz |
|
|
Schutzart: | | IP20 |
|
|
Montage: | | Unterputz |
|
|
Abmessungen (BxHxT): | | 48,5 x 30 x 48,5 mm |
|
|
Downloads: | | EWFS-Aplikationsbroschüre |
|
|
![]() |
- 1 x Warema EWFS Uniswitch Art. Nr.: 1002553
- 1 x Bedienungsanleitung
Technische Daten | |
---|---|
Betriebsspannung: | 24 V DC + 230 V / 6 A |
Stromaufnahme | 20 mA |
Schaltleistung: | 700 VA |
Sendefrequenz: | 433,92 MHz |
Schutzart: | IP 20 |
Montage: | Unterputz |
Abmessungen (BxHxT): | 48,5 mm x 48,5 mm x 30 mm |
1 x Warema EWFS Uniswitch UP Art. Nr.: 1002553
1 x Bedienungsanleitung
1 x Bedienungsanleitung
