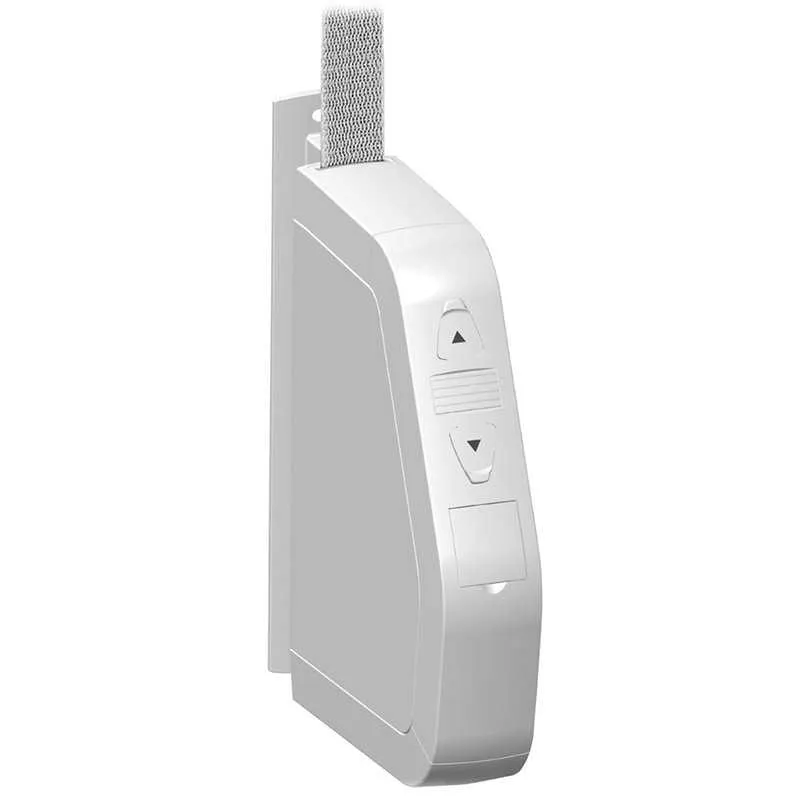

superrollo GW185 / elektronischer Gurtwickler

superrollo GW185 | elektrischer Aufputz-Gurtwickler | Hinderniserkennung und Überlastschutz | Gurtbandbreite 15 mm | 8 Nm Drehmoment | Automatikbetrieb, je eine Schaltzeit für AUF und AB | Automatikbetrieb ein-/ausschaltbar

Der superrollo GW185 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich. Die Montage erfolgt als Aufputzgerät. Die Stromversorgung erfolgt über das beiliegende Anschlusskabel mit Netzstecker und Kleingerätestecker. Bei der Inbetriebnahme wird in jede Laufrichtung des Rollladens ein Endpunkt definiert und eingestellt der bei erreichen den superrollo Gurtwickler abschaltet und den Rollladen anhält. Sollte der Rollladenpanzer in Abrichtung auf ein Hindernis treffen so merkt das der Gurtwickler durch die Überwachung des Gurtbandes und schaltet automatisch ab. Eine weitere Sicherheitsfunktion ist der Überlastschutz. Wird der Rollladenpanzer blockiert und der Antrieb befindet sich in der Aufrichtung (z.B. durch Vereisung) schaltet der superrollo Gw185 automatisch ab.

Funktionsbeschreibung

• Manuelle Bedienung
• Automatikbetrieb, je eine Schaltzeit für AUF und AB.
• Automatikbetrieb ein-/ausschalten
• Sommer-/Winterzeit - Umschaltung
• Endpunkteinstellung
• Dauerhafte Speicherung der Einstellungen
• Rückstellung auf die Werkseinstellung über Tastenkombination möglich
• Endpunkte
  In jede Laufrichtung des Rollladens wird ein Endpunkt definiert und eingestellt bei deren Erreichen der superrollo GW185 abschaltet und den Rollladen anhält.

Produktvorteile	Besonderheiten
Kräftig Für Rollläden bis 5m² (30 kg)  Kompakt Ideal bei beengten Platzverhältnissen  Praktisch Antrieb und Steuerung in einem Gerät  Einfach Montage in nur ca. 10 Minuten, Ideal für die schnelle Nachrüstung	Hinderniserkennung Trifft der Rollladen bei der AB -Bewegung auf ein Hindernis, wird der superrollo GW185 ausgeschaltet Überlastsicherung Blockiert der Antrieb bei der AUF - Bewegung (z.B. durch Vereisung) wird der superrollo GW185 ausgeschaltet

Technische Daten

		|  | Bedienungsanleitung
Elektrische Daten		Leistungsdaten
Stromversorgung	| 230/50 V / Hz	Drehmoment	| 8 Nm
Nennleistung	| 70 Watt	Geschwindigkeit	| 36 U/Min
Leistungsaufnahme (Standby)	| < 0,5 W	Maximale Zugkraft	| 30 kg
Schutzart	| IP20	Endschalterbereich: (Anzahl d. Umdeh.)	| 32
Netzanschlusskabel	| 2 x 0,75 qmm	Betriebszeit (maximale Laufzeit)	| 4 Minuten
Motortyp
Typbezeichnung	| GW185	Zulässige Umgebungstemperatur Anzahl der Schaltzeiten (Auf und Ab)	| 0°C bis +40°C | je 1
Gurtbandbreite	| 15 mm	Max. Rollladenfläche (bei leichten Kunststoff)	| 5 qm
		Max. Rollladenfläche (bei Alu- /Holzrollläden)	| 2,5 qm

Produktabmessungen

Lieferumfang a) 1 x superrollo GW 185 für 15 mm Gurtband b) 1 x Wandhalterung c) 2 x Montageschrauben (4 x 40 mm) d) 2 x Montageschrauben (4,2 x 19 mm) e) 2 x Dübel (S6 x 30 mm) f) 1 x Entriegelungsklammer g) 1 x Anschlusskabel mit Eurostecker h) 1 x Wickelradfachabdeckung i) 1 x Abdeckblende j) 1 x Gebrauchsanleitung (ohne Abbildung)
