Becker VarioControl VC420 PLUS inkl. Taster EC62P
NEU
- Beschreibung
- Anschluss
- Technische Daten
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit

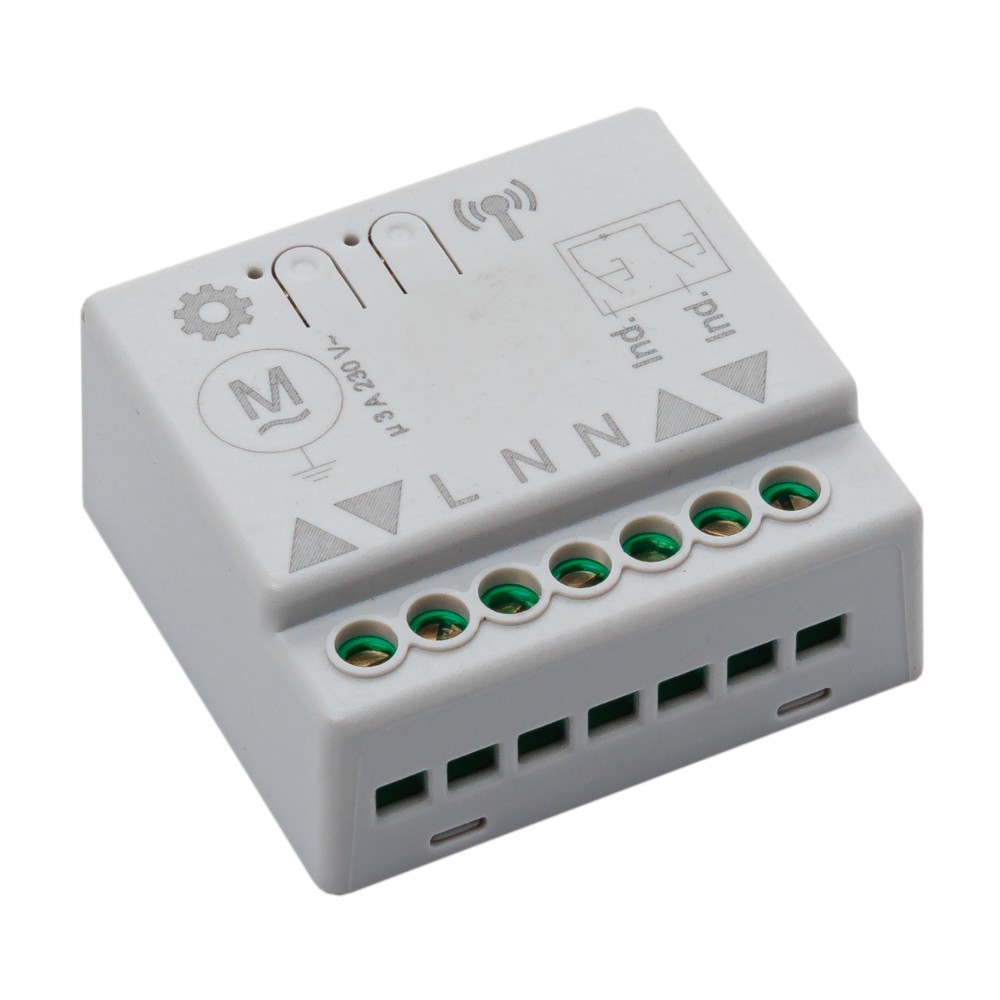

Der Funkempfänger VC420 Plus dient zur Ansteuerung von Rollladen-, Markisen-, Jalousie- und Beleuchtungsanlagen. Er wandelt Funksignale in Steuersignale um und kann so zum Beispiel einen abdrahteten Antrieb per Funksignal steuern.
Becker Unterputzempfänger für das neue Becker Funksystem Centronic Plus. Kann auch mit kompatiblen Centronic Sendern gesteuert werden.

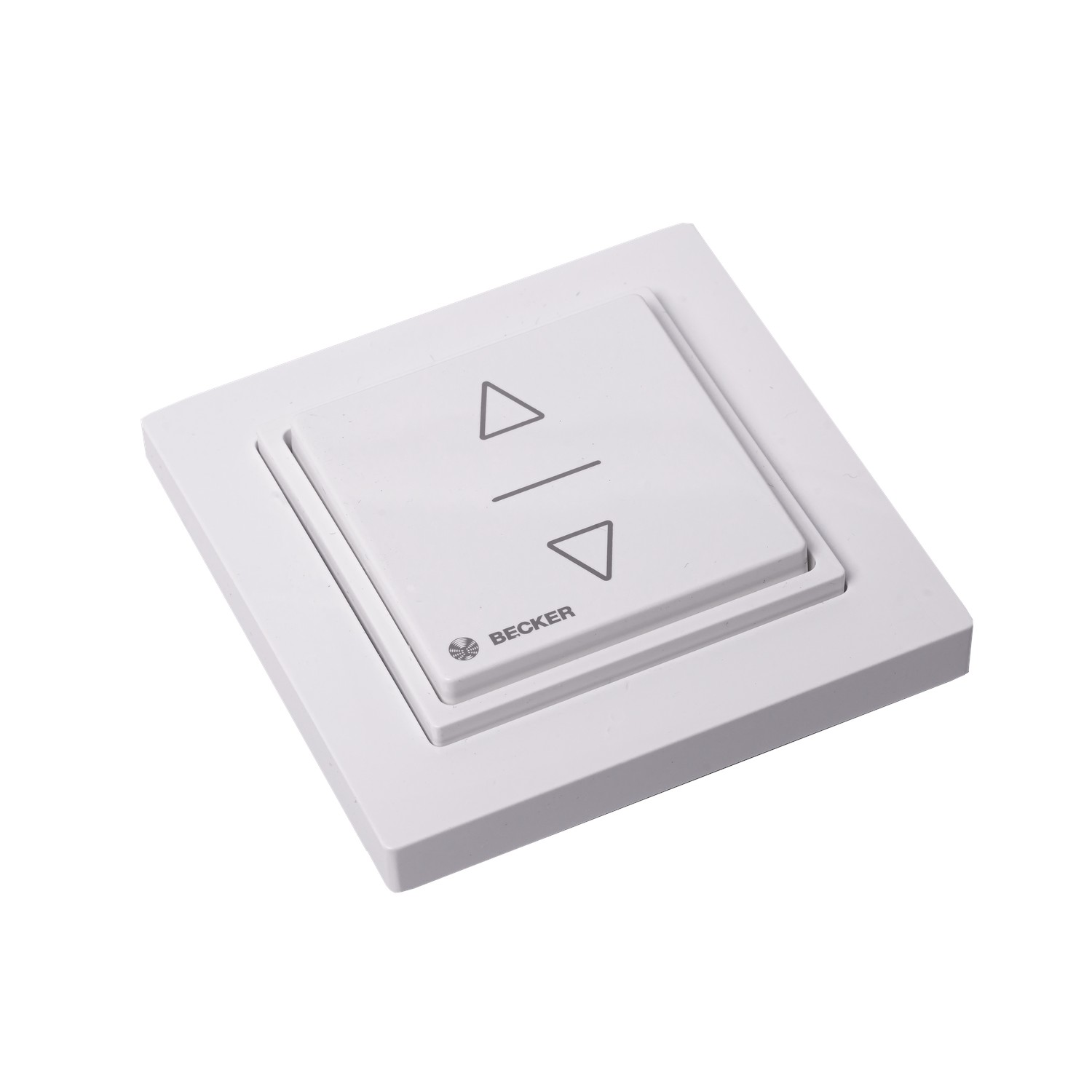

Highlights EasyControl EC62P / GTIN 4251852917138

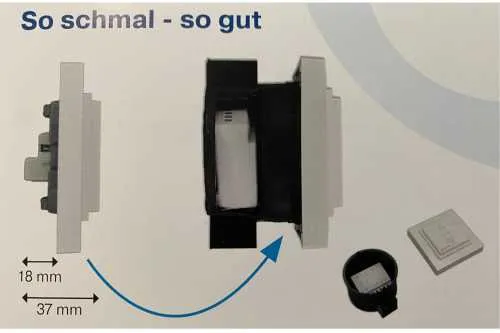

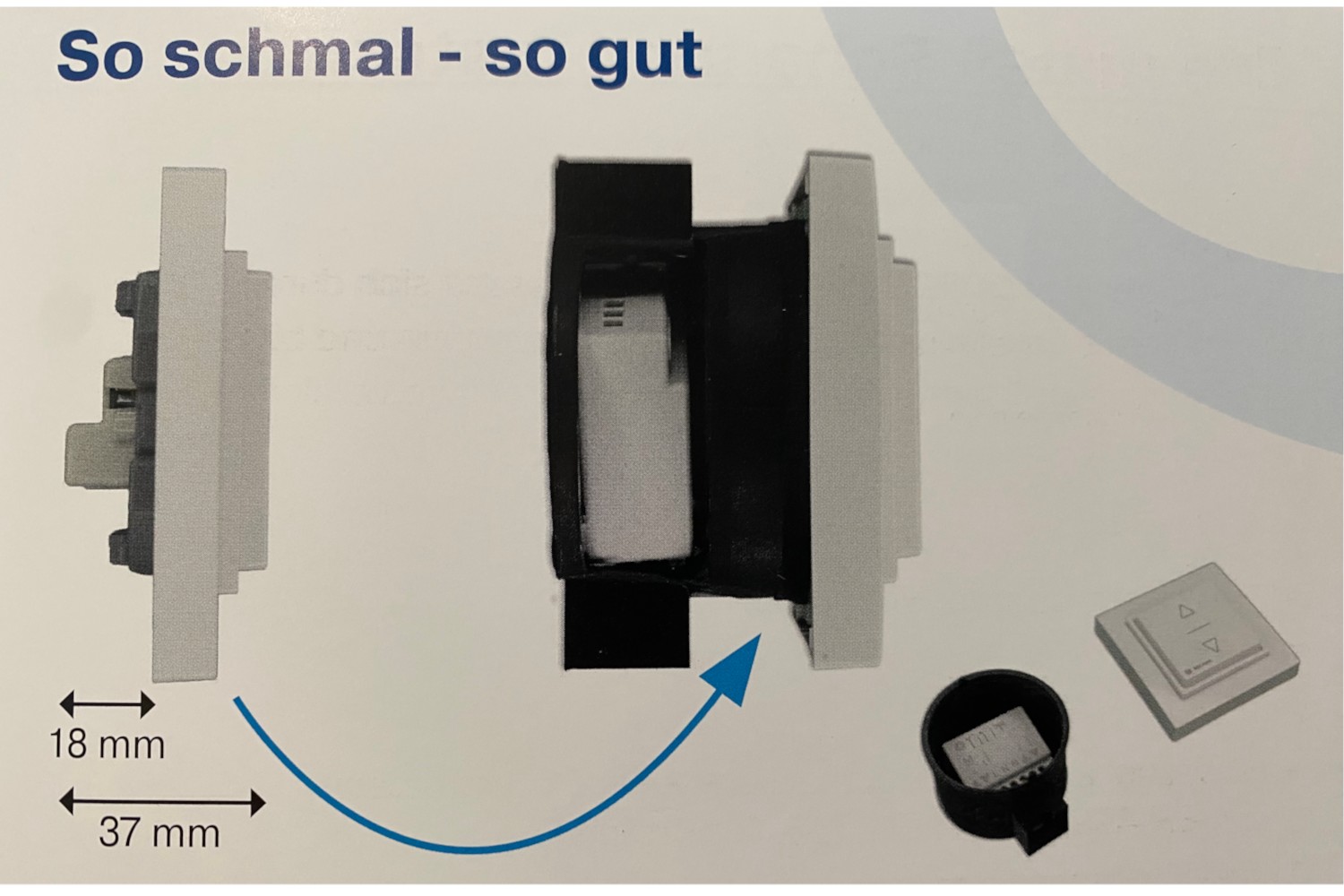

► Besonders geringe Einbautiefe (18 mm)
► Ausgänge gegeneinander verriegelt
► Komplett mit Rahmen
► Einbau in jede Unterputz-Gerätedose Ø 58 mm nach DIN EN 49073 / DIN EN 60670 möglich
► Integrierbar in Schalterprogramme vieler Hersteller
► Definierte Fahrbefehle möglich
► Schaltstrom max. 10 A
► Ausgänge gegeneinander verriegelt
► Komplett mit Rahmen
► Einbau in jede Unterputz-Gerätedose Ø 58 mm nach DIN EN 49073 / DIN EN 60670 möglich
► Integrierbar in Schalterprogramme vieler Hersteller
► Definierte Fahrbefehle möglich
► Schaltstrom max. 10 A
Funktionsmerkmale
Ausgänge:

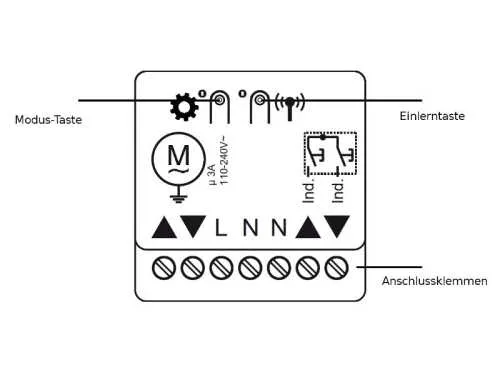

Schließen Sie den Antrieb an die Ausgänge des Gerätes an. Die Pfeile auf dem Gerät zeigen die Laufrichtung des Antriebes an.
Individualeingänge
Diese Anschlussklemmen sind für einen zusätzlichen Taster bestimmt. Drückt man eine Fahrtaste eines Tasters länger als 0,5 Sekunden, fährt der Behang in die gewünschte Richtung bis zur Endlage. Drückt man die Fahrtaste kürzer als ca. 0,5 Sekunden, stoppt der Behang.
Rollladenbetrieb
Durch Drücken einer Fahrtaste fährt der Rollladen in die eingestellte Endlage.
Markisenbetrieb
Durch Drücken einer Fahrtaste fährt die Markise in die eingestellte Endlage.
Jalousiebetrieb
Im Jalousiebetrieb wird zusätzlich zur Zwischenposition I + II die aktuelle Lamellenwendung abgespeichert. Beim Anfahren der jeweiligen Zwischenposition wird die abgespeicherte Wendung angefahren.
Schaltaktorbetrieb
Durch Drücken einer Fahrtaste schalten Sie den Verbraucher ein und mit der Stopp-Taste des Senders aus. Im Schaltaktorbetrieb verhält sich das Gerät abweichend zu den vorherigen Betriebsarten.
Zusatzfunktion mit CentronicPLUS / Centronic
Programmieren von Fahrzeiten:Dieser Empfänger kann je eine Schaltzeit für eine RUNTER und eine HOCH Fahrt speichern. Der so gespeicherte Fahrbefehl wird bei aktivierter Memo-Funktion alle 24 Stunden automatisch ausgeführt. Zuvor programmierte Fahrzeiten werden überschrieben, unabhängig davon von welchem Sender die Programmierung vorgenommen wurde.
Diese Funktion ist mit allen CentronicPlus EasyControl Sendern und bei Centronic nur mit „MemoControl“ Sendern des Becker-Steuerungs-Programmes möglich. Vor dem Einstellen der Memo-Funktion müssen beide Endlagen eingestellt sein.Kompatible Centronic Sender
Alle CentronicPlus Empfänger können mit Centronic Sendern, die entsprechend der Tabelle Centronic/CentronicPlus Kompatibilität unter www.becker-antriebe.com/downloads aufgelistet sind, betrieben werden. Aufgrund der Verknüpfung, zweier generell unterschiedlicher Funktechnologien, steht in dieser Kombination jedoch nicht die volle Leistungsfähigkeit des CentronicPlus Funksystems zur Verfügung. Bei der Verwendung von Centronic Sender mit CentronicPlus Empfänger kann unter Umständen eine reduzierte Reichweitenperformance auftreten. Ein Centronic Sender kann keine Rückmeldung vom CentronicPlus Empfänger verarbeiten. Die volle Leistungsfähigkeit von CentronicPlus wird erst in Verbindung mit CentronicPlus Sendern, -Empfängern und -Sensoren erreicht, da nur dann automatisch ein intelligentes, bidirektionales System erstellt wird.
Anschluss | Betriebsmodus Rollladen / Sonnenschutz / Jalousie
Anschluss | Betriebsmodus / Schaltaktor
Anzahl Kanäle: | 1 |
---|---|
Nennspannung: | 110-240 V AC / 50-60 Hz |
Schaltstrom: | µ 3A / 110-240 V AC |
Schutzart: | IP 20 |
Umgebungstemperatur: | -25 bis +50 °C |
Laufzeit Rollladen / Markise | 1 s bis 10 Min. (Standard: 2 Min.) |
Laufzeit Jalousie | 1 s bis 10 Min. (Standard: 3 Min.) |
Laufzeit Schaltaktor | 1 s bis 10 Min. (Standard: keine Laufzeit) |
Montageart | Unterputz Ø 58 mm Wandeinbau Aufputz in entsprechendem AP-Gehäuse |
Funkfrequenz | 868,3 MHz |
Werkseinstellung | Rollladen |
Abmessungen | 44 x 41 x 20 mm |
Artikel-Nummer: | 40360000080 |

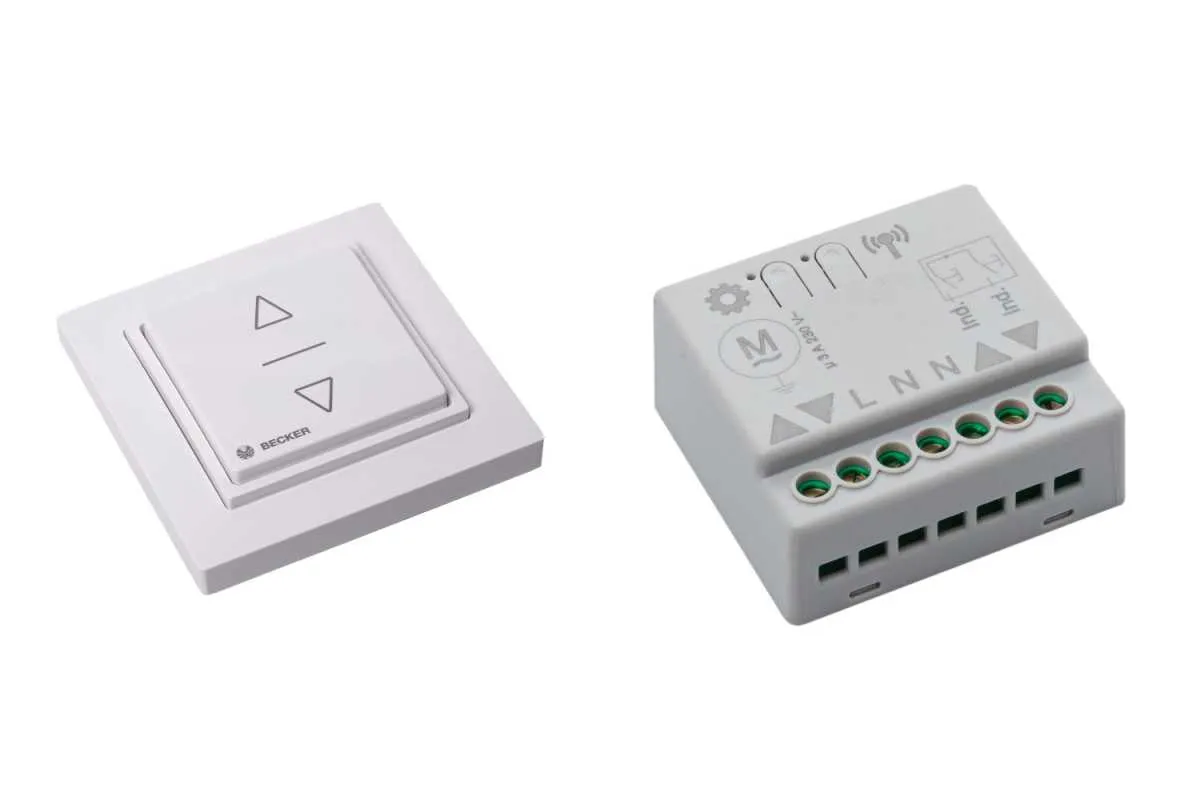

1 x Becker Funkempfänger VC420 PLUS
1 x Becker EasyControl EC62P Taster
1 x Bedienungsanleitung
1 x Becker EasyControl EC62P Taster
1 x Bedienungsanleitung
- Bedienungsanleitung EC62P Taster (506.72 KB)
