Becker Zeitschaltuhr TimeControl U26 SET mit Sensor und Aufputzdose
- Beschreibung
- Technische Daten
- Anschluss
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Die Zeitschaltuhr U26 TimeControl (Nachfolgemodell der Becker U25) ist eine elektronische Rollladenzeitschaltuhr zur Ansteuerung eines 230 V Rohrantriebs. Wird mehr als ein Antrieb über die Becker U26 angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Entkopplung entfällt bei Antrieben mit elektronischer Endabschaltung. Durch den von jedermann leicht anzubringenden Lichtsensor LS26 kann die Zeitschaltuhr U26 sofort in eine komfortable Sonnenschutzsteuerung erweitert werden, die den Rollladen zusätzlich lichtabhängig steuert. Für die Beschattung bei hoher Sonneneinstrahlung, bzw. für das Schließen des Rollladens bei Dämmerung wird der kombinierte Sonnen-Dämmerungssensor SC26 benötigt. Dieser Sensor wird als Saugnapf an das Fenster gedrückt. Der Sensor wird bei abgezogener Frontplatte unten rechts in die Uhr eingesteckt. Halten Sie während der Montage die Entriegelungstaste mit einem geeigneten Schlitzschraubendreher gedrückt.
Funktionsbeschreibung
Automatik-Betrieb
Die eingestellten AUF- und AB-Befehle werden ausgeführt. Bei Verwendung des Sonnen- und Dämmerungssensors werden die Sonnen- und Dämmerungsfunktionen ausgeführt. Eine Bedienung von Hand ist zusätzlich jederzeit möglich.
Hand-Betrieb
Die eingestellten AUF- und AB-Befehle werden nicht ausgeführt.
Ferien-Betrieb
In dieser Betriebsart werden die eingestellten Schaltzeiten über einen Zufallsgenerator zwischen 1 und 31 Minuten verzögert geschaltet. Dies täuscht durch die entstehende Unregelmäßigkeit der Schaltbefehle ein bewohntes Haus vor. Auch hier ist die Bedienung von Hand jederzeit möglich, bei Verwendung des Sonnen- und Dämmerungssensors werden die Sonnen- und Dämmerungsfunktionen ausgeführt.
Funktion des Sensors und Einstellung der Sonnen- und Dämmerungsparameter:
Sonnenschutzfunktion
Werkseitig ist für die Sonneneinstrahlung ein mittlerer Lichtwert von 40 eingestellt, dies entspricht etwa 25 kLux. Ist die Sonneneinstrahlung dauerhaft größer als der eingestellte Wert, wird nach einer Wartezeit von 1,5 Minuten ein AB-Befehl gegeben. Der Rollladen läuft bis auf die Höhe des Sensors, stoppt und fährt diesen frei, um weiterhin die Lichtstärke messen zu können. Durch eine Nachführfunktion wird erreicht, dass der Sensor, wenn er bei geändertem Sonnenstand durch den Rollladen beschattet wurde, wieder freigefahren wird. Sinkt nach der Abfahrt des Rollladens die Intensität der Sonneneinstrahlung dauerhaft unter den eingestellten Wert, wird nach einer Wartezeit von ca.15 Minuten ein AUF-Befehl ausgeführt.
Dämmerungsfunktion
Werkseitig ist ein mittlerer Dämmerungswert von 20 eingestellt. Dies entspricht in etwa 60 Lux. Wird dieser Wert unterschritten, so erfolgt nach 15 Minuten ein AB-Befehl. Der AB-Befehl bei Dämmerung kann evtl. vor der programmierten Zeit für die Rollladenschließung erfolgen. Der Rollladen öffnet wieder über die eingestellte Schaltzeit am folgenden Tag.
Integrierbar in viele Schalterprogramme anderer Hersteller / Zentralplattenmaß 55 x 55 mm
Berker: S1, B3, B/ | Gira: Standard, E2, Event, Esprit | Jung: AS, A500, A-Creation, A-Creation-Glas, A-Plus | Merten: M-Smart, M-Arc, M-Plan, M-Plan-Glas, M1, Attelier, M-Star
Netzanschluss: | 230 V / 50 Hz |
---|---|
Ausgang: | Phase über zwei Relaiskontakte für AUF und AB geschaltet |
Schaltleistung: | 5 A |
Gangreserve: | ca. 5 Stunden |
Anzeige/Display: | LCD |
Umgebungstemperatur: | 0 bis 55 °C |
Einbau/Montage: | in Unterputzdose |
Anschlussart: | Schraubklemmen |
Leistungsaufnahme: | 0,7 Watt (ohne angezogenes Relais) |
Artikel-Nummer: | 49062700000 |

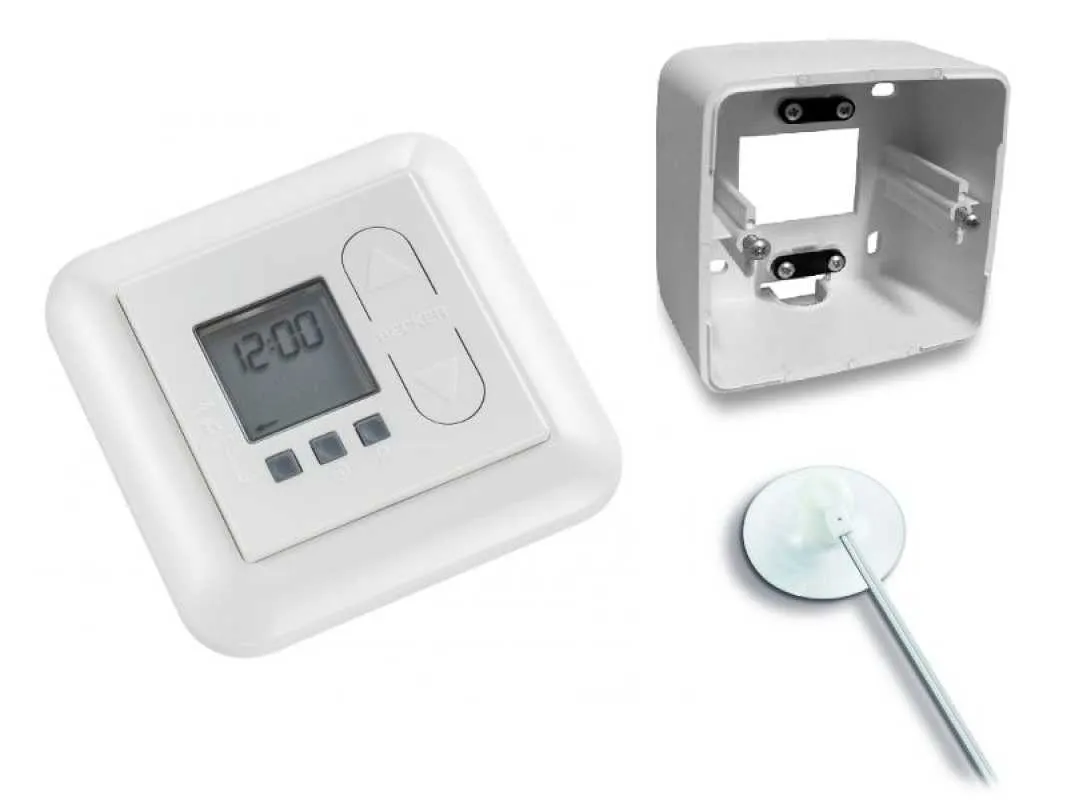

1 x Becker TimeControl U26 Art. Nr.: 49062700000
1 x Becker Sonnensensor LS26 (2 Meter) Art. Nr.: 49062620020
1 x Aufputzdose für U26 Art. Nr.: 49060701340
1 x Bedienungsanleitung
1 x Becker Sonnensensor LS26 (2 Meter) Art. Nr.: 49062620020
1 x Aufputzdose für U26 Art. Nr.: 49060701340
1 x Bedienungsanleitung
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn
Telefon: +49 (0) 2772 / 507-0
www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
