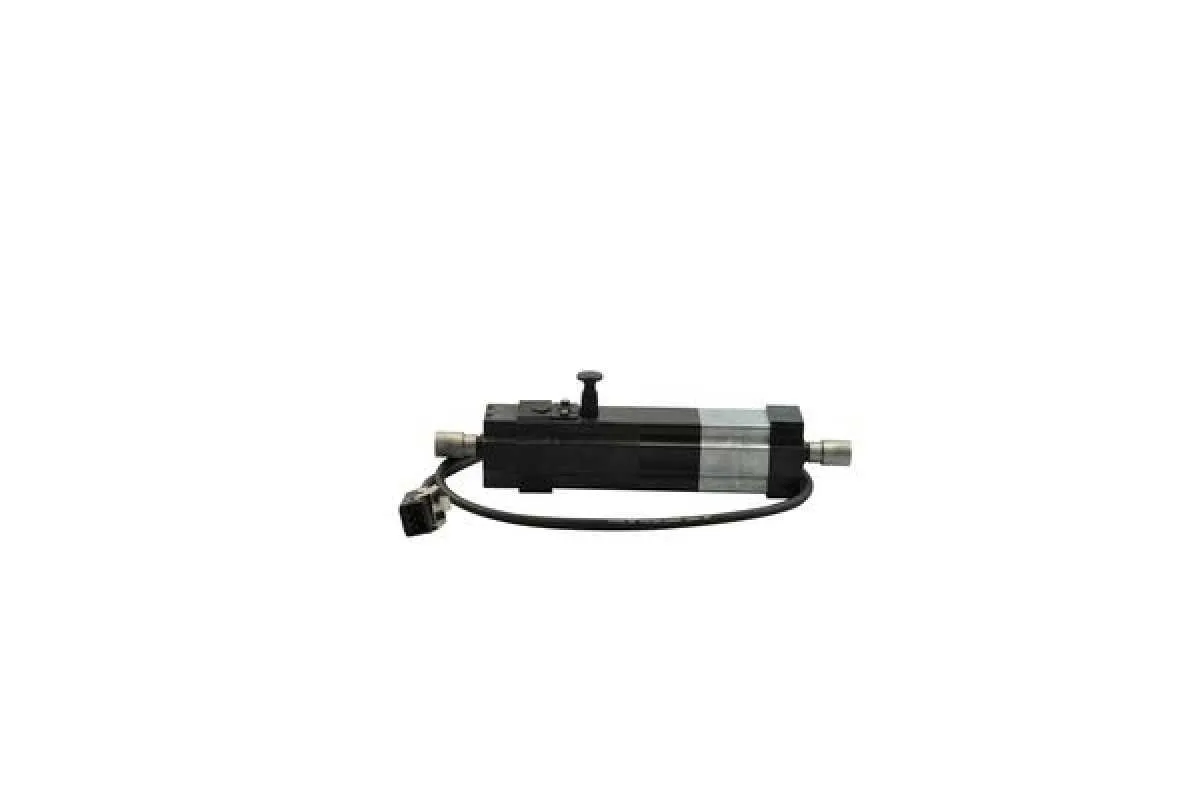

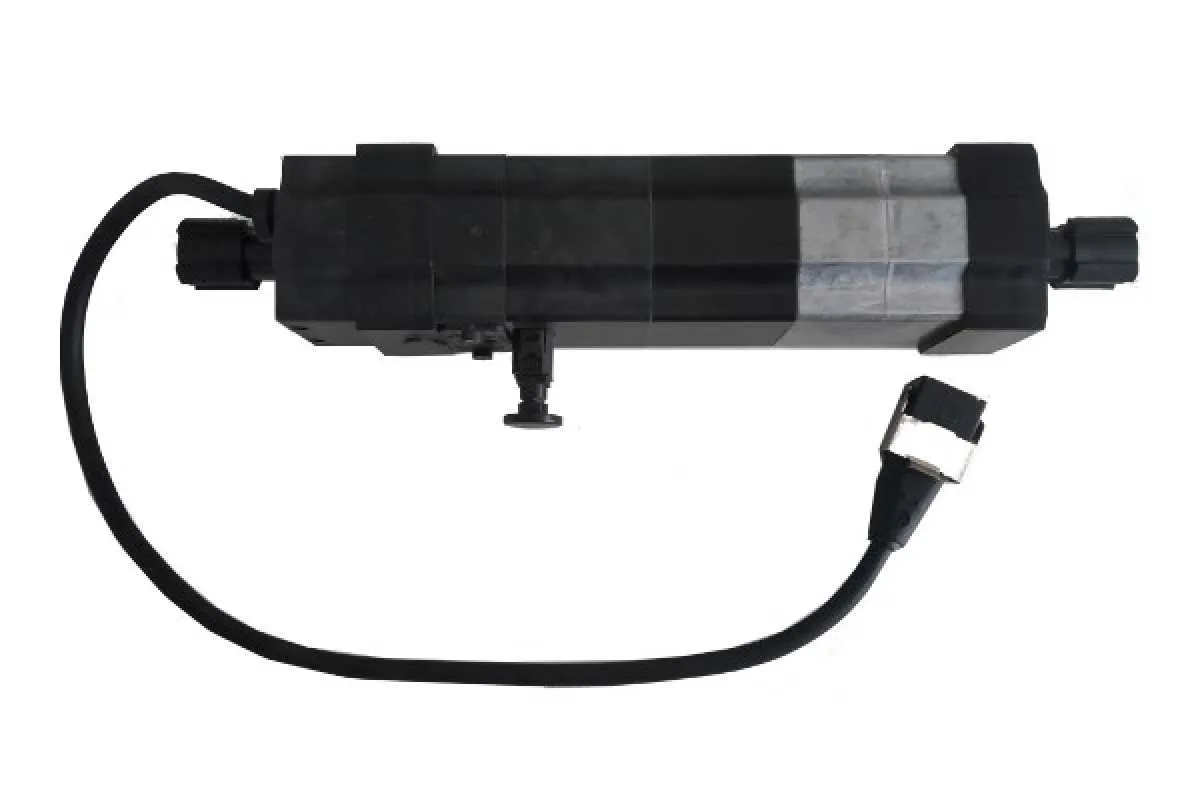

Warema/Dunker Jalousieantrieb (D259, D359)
- Beschreibung
- Technische Daten
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Die Jalousieantriebe ermöglichen einen einfachen Einbau in die Kopfschiene durch Ihre angepasste Form mit Innenliegenden, nicht sichtbaren Befestigungsklammern. Bei diesen Motoren sind die Endlagen oben und unten Frei einstellbar. Alle Antriebe werden bei Auslieferung auf die untere Endlage eingestellt.
Der Jalousieantrieb D259 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D204, D234, D238B, D204 AE, D239 und D249. Der Jalousieantrieb D359 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D304, D334, D338B, D304 AE, D339 und D349. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Der Jalousieantrieb D259 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D204, D234, D238B, D204 AE, D239 und D249. Der Jalousieantrieb D359 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D304, D334, D338B, D304 AE, D339 und D349. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Wichtige Hinweise:
Ausführung Linkslauf
Befestigungszubehör ist nicht im Lieferumfang enthalten.
Diese Ausführung der Antriebe (D259, D359) ist für Montage in Kopfschiene oben offen ausgelegt.
Befestigungszubehör ist nicht im Lieferumfang enthalten.
Diese Ausführung der Antriebe (D259, D359) ist für Montage in Kopfschiene oben offen ausgelegt.
Der hier angebotene Jalousieantrieb D259 kann für folgenden Vorgängermodelle zur Verwendung kommen: D234, D238B, D204 AE, D204, D239 und D249.
Der hier angebotene Jalousieantrieb D359 kann für folgenden Vorgängermodelle zur Verwendung kommen: D304, D304 AE, D334, D338B, D339 und D349.
Der hier angebotene Jalousieantrieb D359 kann für folgenden Vorgängermodelle zur Verwendung kommen: D304, D304 AE, D334, D338B, D339 und D349.
Endlageneinstellung
Endposition | feste Position | Drehmoment | Selbstlernend |
| | | |
oben (an Kopfschiene) | ¹ | X | ² |
| | | |
unten (Fensterbank) | ¹ | X | X |
| | | |
¹ = Wird über Druckknöpfe eingestellt | |||
² = Antrieb kann über Auflaufpilz abschalten | |||
|
Bedienungsanleitung
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
D259 | 6 Nm | 0,42 A | 96 Watt |
D359 | 10 Nm | 0,58 A | 140 Watt |
Motortyp | Geschwindigkeit | Art. Nr.: | Gesamtlänge |
D259 | 26 U/min | 2003924 | - |
D359 | 26 U/min | 2003925 | - |
Stromversorgung: | 230 V /50 Hz | Betriebsdauer: | 4 Minuten |
Schutzart: | IP 54 | Endschalterbereich: | 68 Umdrehungen |
Anschlusskabel: | ca. 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |
bei Standardauswahl |
---|
1 x Dunker Jalousieantrieb (Drehmoment nach Wahl) |
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3) |

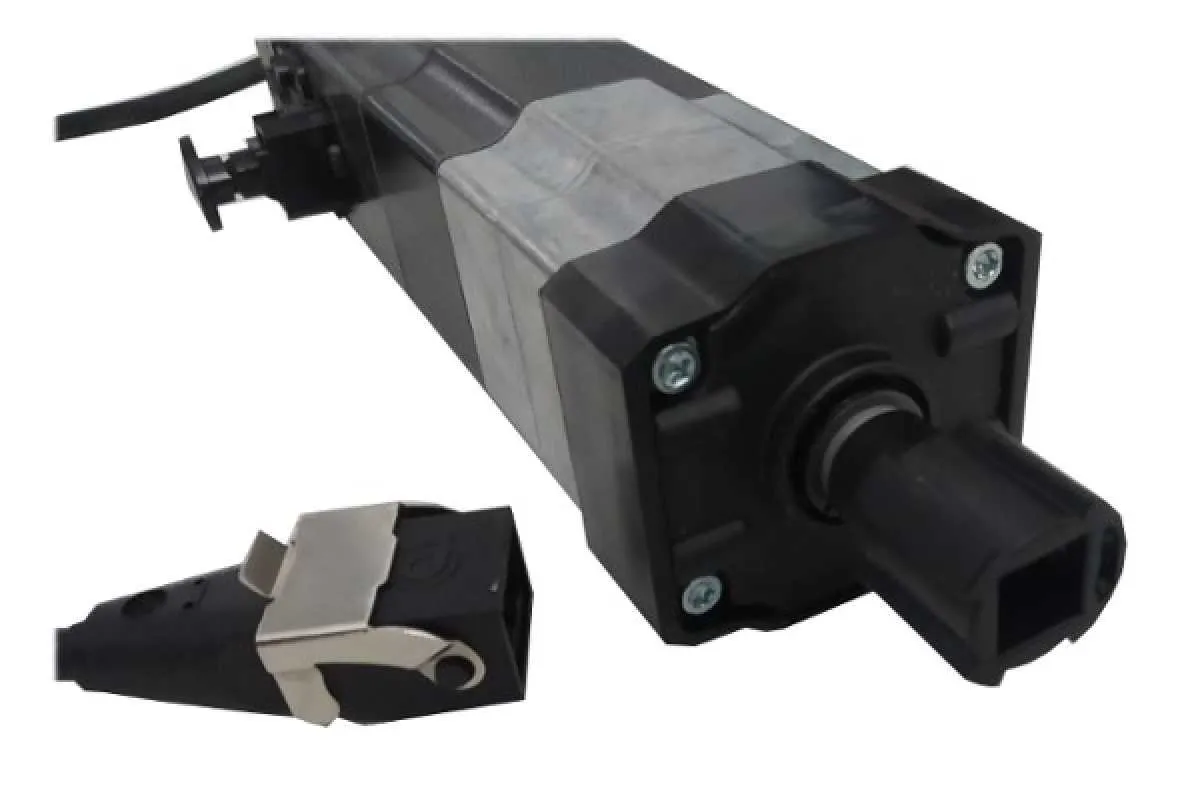

2 x Wellenkupplung (12 mm 4-kant) |
1 x Bedienungsanleitung |
- Einstellanleitung und Anschlussplan (507.12 KB) :
- Hier finden Sie alle Informationen, die Sie zur Inbetriebnahme der Motoren benötigen.
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
