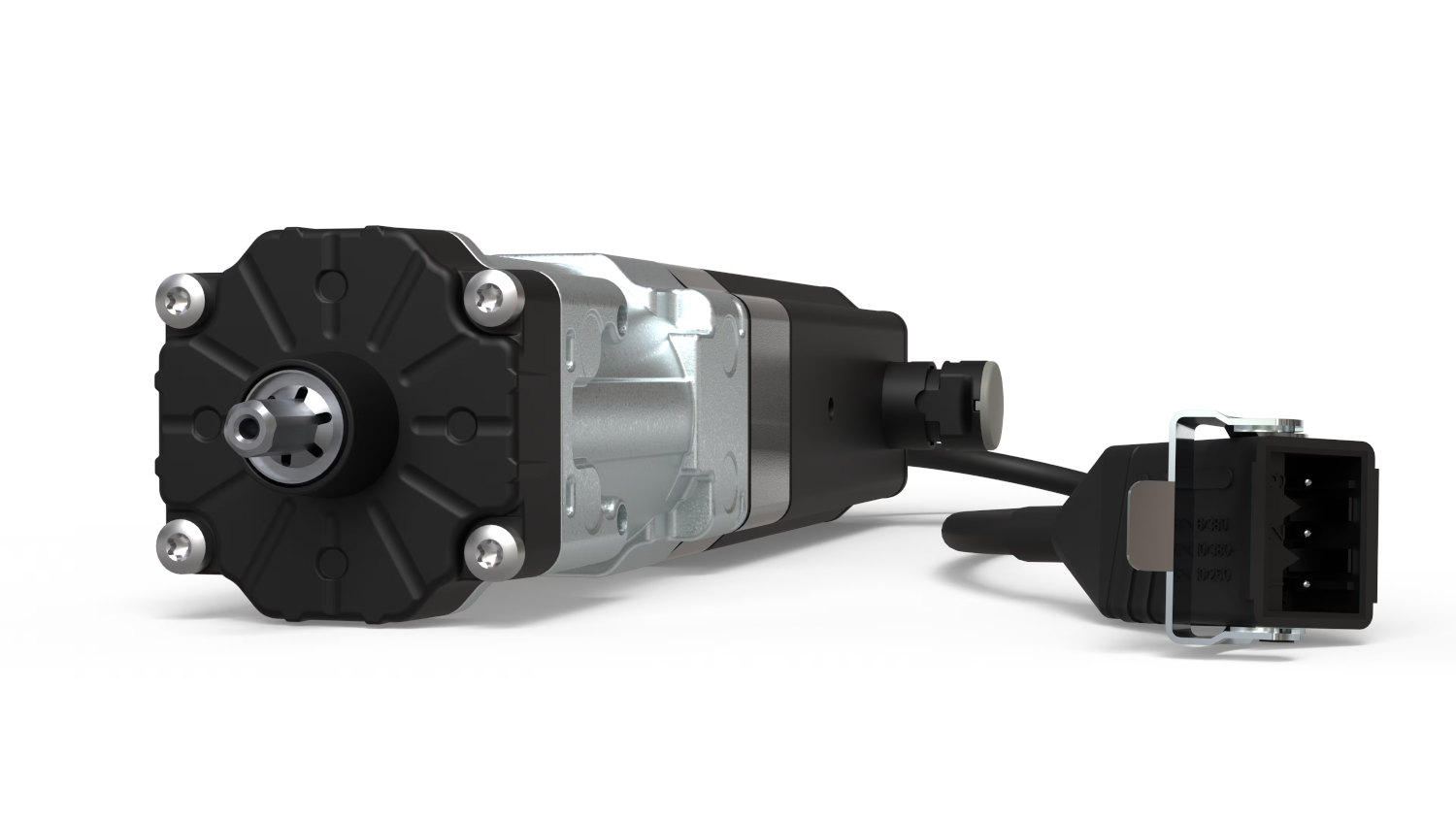

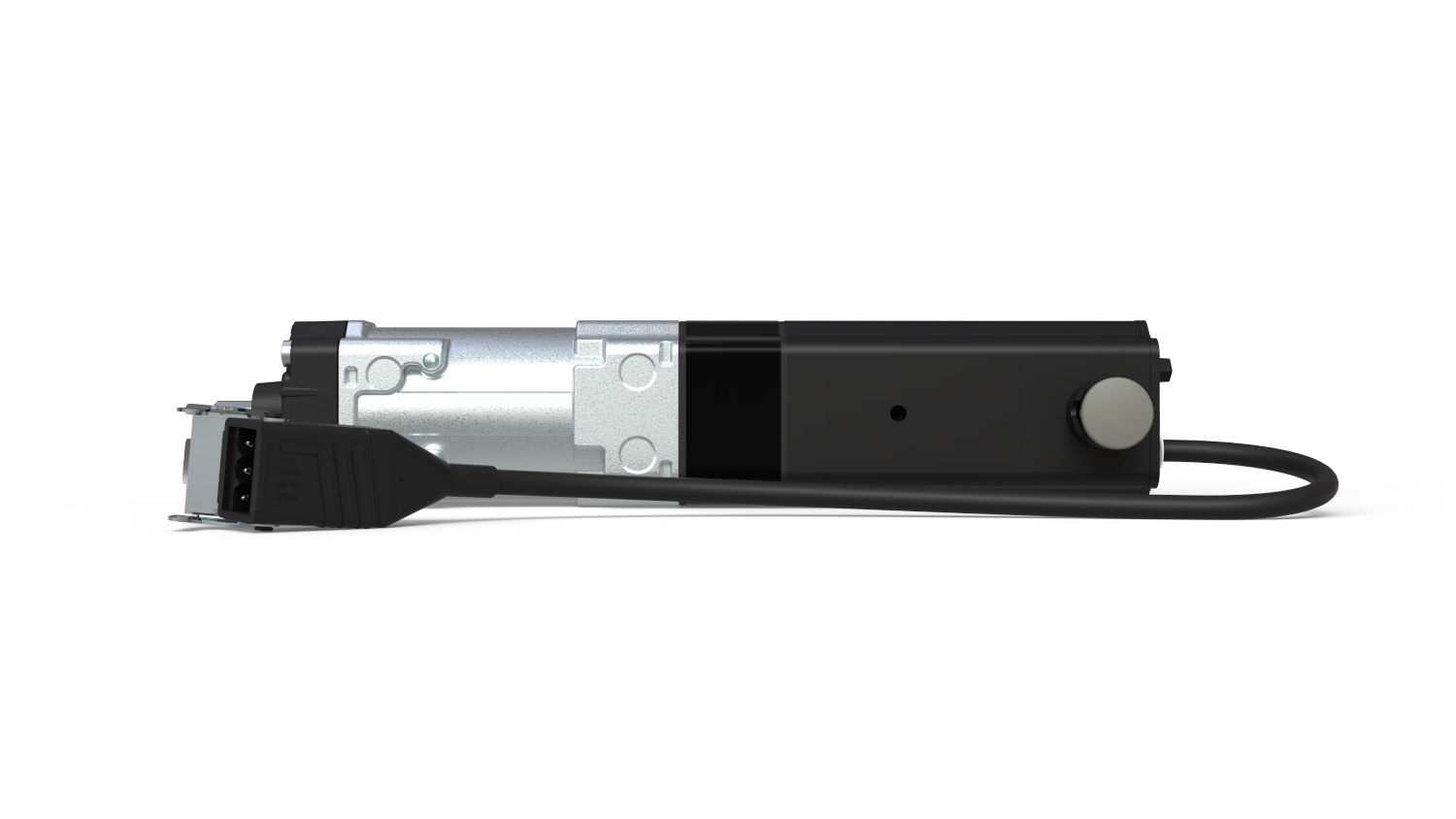

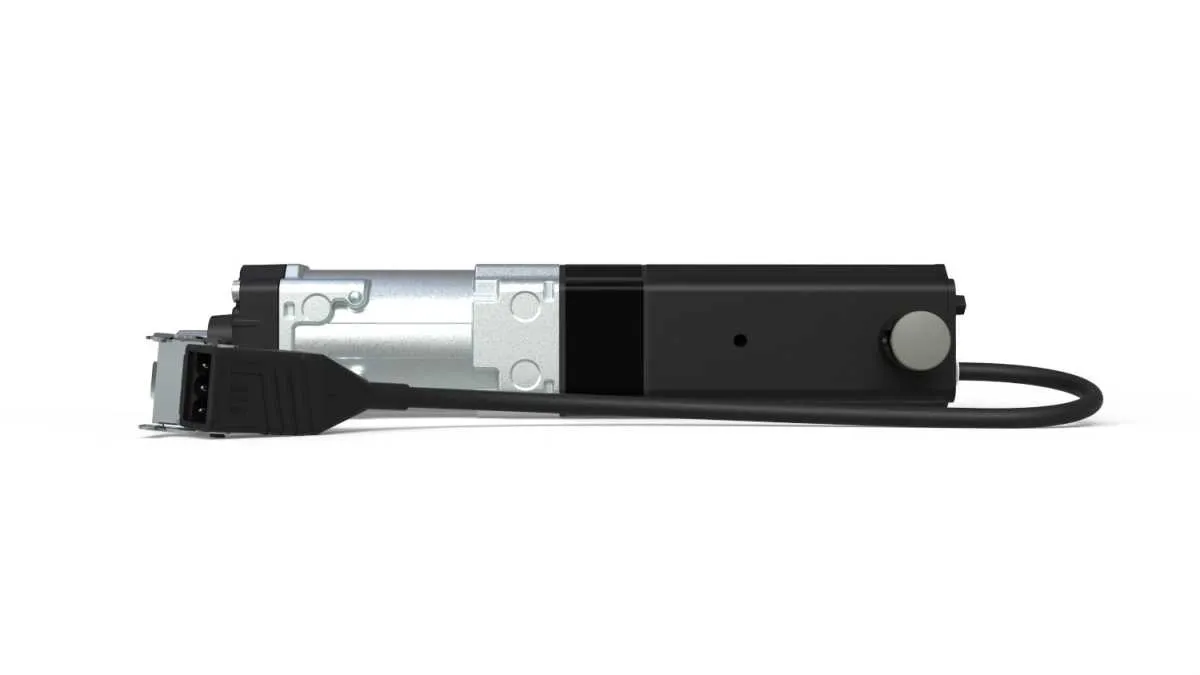

Somfy Antrieb für Raffstoren J4S io Protect 06/24 U30/N30

J4S io Protect 06/24 – Premium-Funkantrieb für Raffstoren mit Hinderniserkennung und Festfrierschutz

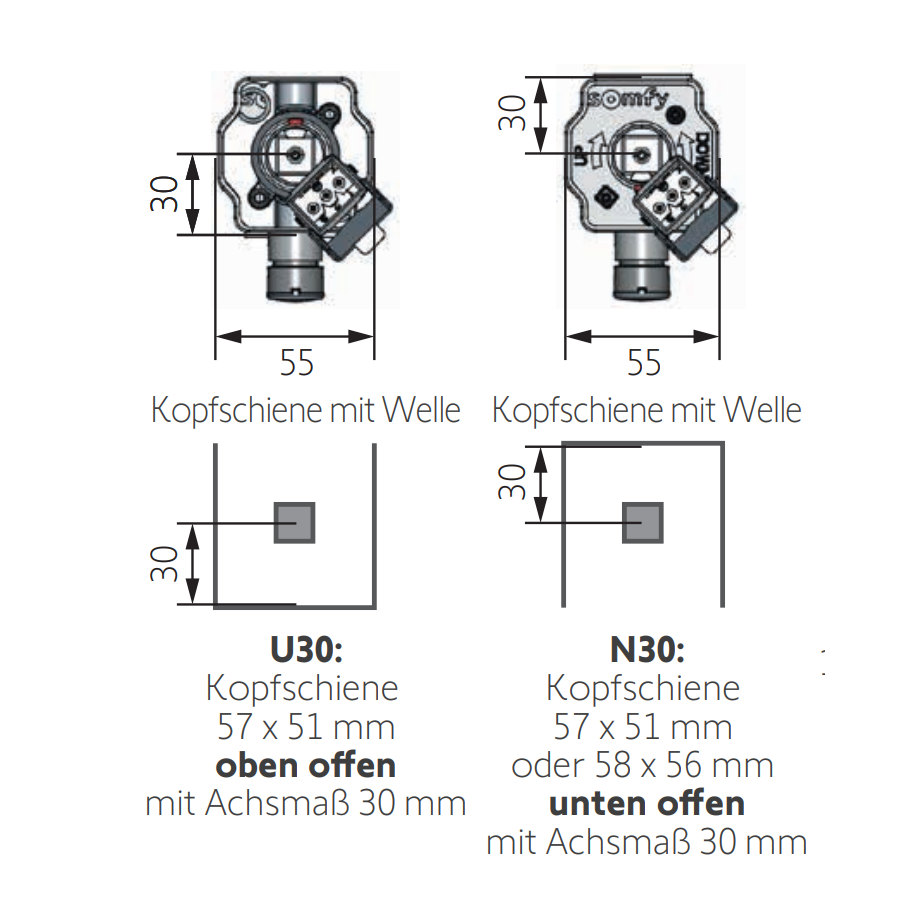

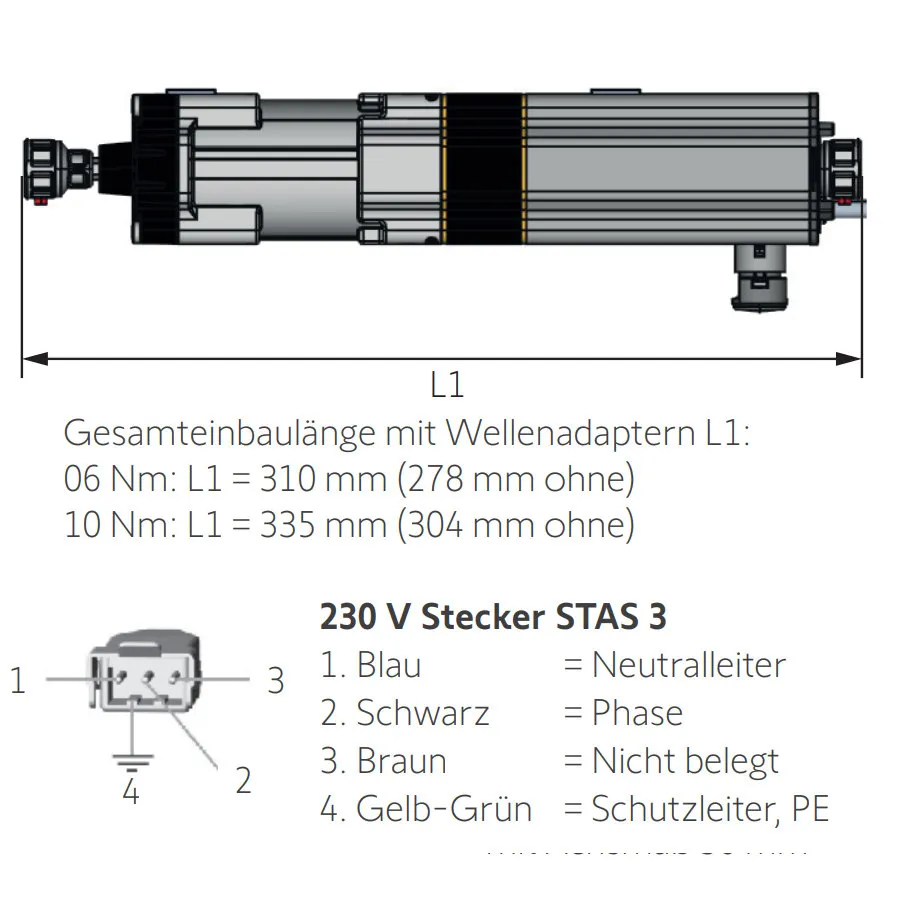

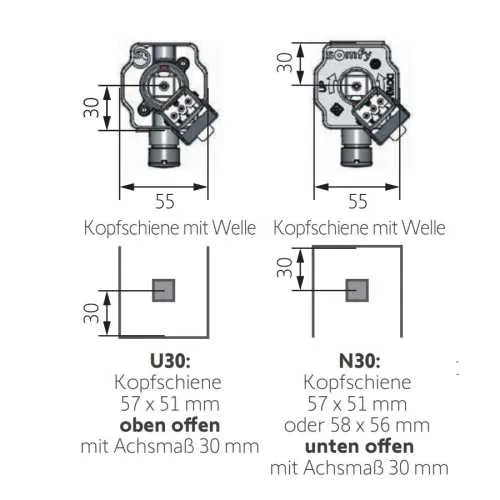

Bitte beachten Sie auch die geänderten Abmessungen L1 und den Standort des Auflaufpilzes bei einem Austausch eines defekten schon verbauten Somfy Antriebes.



---

FROSTERKENNUNG UND ENTLASTUNG

Wenn die Außenjalousie beim Start einer Aufwärtsbewegung wegen Frost blockiert wird, stoppt der Antrieb J4S io Protect sofort und wechselt kurz in die Abwärtsbewegung, um die Außenjalousie zu entlasten. Diese Funktion trägt zu einer längeren Lebensdauer der Außenjalousie bei. Sie ist standardmäßig aktiviert.

HINDERNISERKENNUNG UND ENTLASTUNG

Wenn die Außenjalousie bei der Aufwärtsbewegung auf ein Hindernis trifft, stoppt der Antrieb J4S io Protect sofort und führt eine Abwärtsbewegung aus, damit kein Druck auf die Komponenten der Außenjalousie ausgeübt wird. Diese Funktion trägt zu einer längeren Lebensdauer der Außenjalousie bei. Sie ist standardmäßig aktiviert.

AUTOMATISCHES NACHJUSTIEREN DER OBEREN ENDLAGE

Für eine Reduzierung des Wartungsaufwands und ein Mehr an Ästhetik stellt der Antrieb J4S io Protect seine obere Endlage beim 1. Zyklus, nach dem 5., dem 20. und anschließend nach jedem 50. Zyklus automatisch nach. Diese Funktion ist nicht standardmäßig aktiviert.

ZWISCHENPOSITION

Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig.

2 D SCHALTFÜHLER

Ferneinstellung der Endlagen, Drehrichtungsänderung, abnehmbarer 2 D Schaltfühler mit Überwachung der beiden Laufrichtungen und 4 Funktionsweisen sind weitere Vorteile des Somfy J4S io Protect Raffstoreantriebs. Der Schaltfühler schaltet in beiden Laufrichtungen ab.

AUSLIEFERZUSTAND

Der Antrieb wird in der unteren Endlage ausgeliefert.

SET&GO

Die Einstellungen können auch über das Set&Go vorgenommen werden.

Auswahltabelle - Für die Auswahl, welches Drehmoment benötigt wird ¹

Breite in Meter		0,6	1,2	1,8	2,4	3	3,6	4,2	4,8	5,4	6	6,6	7,2
Höhe in Meter / 1		6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm
Höhe in Meter / 2		6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	10 Nm	10 Nm	10 Nm
Höhe in Meter / 3		6 Nm	6 Nm	6 Nm	6 Nm	6 Nm	10 Nm	10 Nm	10 Nm	10 Nm	10 Nm	10 Nm	18 Nm
Höhe in Meter / 4		6 Nm	6 Nm	6 Nm	10 Nm	10 Nm	10 Nm	10 Nm	10 Nm	18 Nm	18 Nm	18 Nm	18 Nm
Höhe in Meter / 5		6 Nm	6 Nm	10 Nm	10 Nm	18 Nm	18 Nm	18 Nm

¹ Diese Tabelle dient nur als Anhaltspunkt und gilt nicht für alle Raffstoren-Arten. Der durch Führungsschienen und Gestänge verursachte Reibungswiderstand ist je nach Raffstore unterschiedlich, was sich wiederum auf das benötigte Drehmoment auswirkt.
Anfangsdurchmesser des Zugbandes (22 mm), Dicke des Zugbandes (0,34 mm), Gewicht der Lamellen (1530 g/m2), Gewicht der Unterschiene (525 g/m), mechanische Reibung (20 %)
