Somfy Antrieb für Raffstoren J4 HTM

Name: Somfy Antrieb für Raffstoren J4 HTM
Brand: Somfy
Price: 146.64 EUR
Availability: InStock

Art.Nr.:: 1210288
Lieferzeit:: 1-3 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: mechanisch

Drehmoment:

Service Kit:

somfy | Wellenkupplungen für Jalousieantriebe:

Hirschmann STAK3:

146,64 €

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

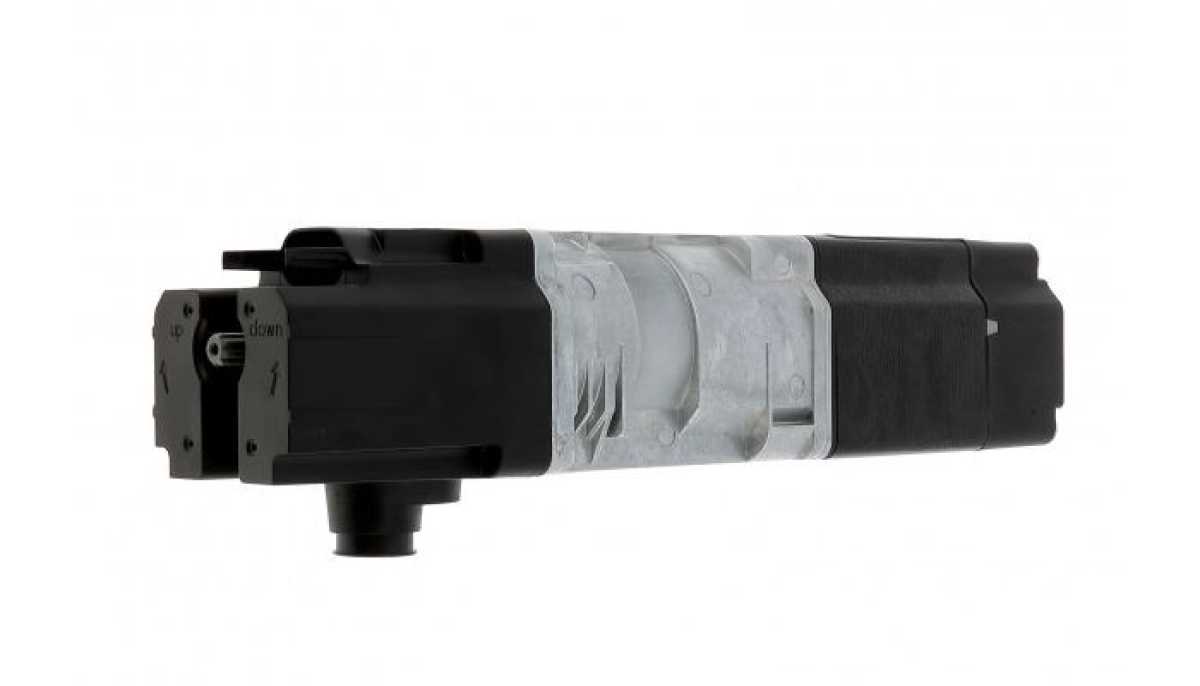

J4 HTM - Antrieb für Raffstoren mit mechanischer Endabschaltung

Der Jalousieantrieb J4 HTM von somfy ist die klassische mechanische Ausführung des J4 Antriebes für Raffstoren (Außenjalousien), auf die die neueren elektronischen Antriebe funktional basieren. Die Endlageneinstellung ist flexibel über die am Antrieb befindlichen Druckknöpfe möglich. Jedoch ist dies bei der Erstinstallation nicht nötig, da der Anrieb in der unteren Endlage ausgeliefert wird und die obere Abschaltung über den am Antrieb befindlichen Schaltpilz (Schaltfühler) realisiert wird. Für den Umbau einer bestehenden Raffstoreanlage können Sie verschiedene Wellenkupplungen und Antriebsbefestigungsmöglichkeiten optional zum Antrieb mitbestellen.

AUSLIEFERZUSTAND

Der Antrieb wird bereits in der unteren Endlage ausgeliefert. Die obere Endlage wird über den Schaltfühler oder nach 60 (von max. 90) Antriebswellen - Umdrehungen erreicht.

ENDSCHALTERKAPAZITÄT

60 (voreingestellt) / 90 (maximal) Wellenumdrehungen von der unteren Endlage startend

EINSTELLUNG ENDLAGEN

obere Endlage: mechanisch über Drucktaster am Antrieb einstellbar
untere Endlage: mechanisch über Drucktaster am Antrieb einstellbar

Auswahltabelle – Für die Auswahl, welches Drehmoment benötigt wird

Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Bedienungsanleitung

J4 HTM 06/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 HTM 06/24	6 Nm	0,40 A	95 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 HTM 06/24	24 U/min	1210288	296 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	90 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

J4 HTM 10/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 HTM 10/24	10 Nm	0,50 A	110 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 HTM 10/24	24 U/min	1210289	311 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	90 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

J4 HTM 18/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 HTM 18/24	18 Nm	0,70 A	155 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 HTM 18/24	24 U/min	1210290	341 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	90 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

Kupplungen

Wellenadapter	SW	Gesamtlänge	Gewindestift	Artikel-Nummer	Typ (oberes Auswahlfeld)
4 Kant	7 mm	37 mm		9014175	Typ 1
4 Kant	7 mm	37 mm	(M5x5)	9014324	Typ 2
4 Kant	8 mm	42 mm		9014176	Typ 3
4 Kant	10 mm	42 mm		9014178	Typ 4
4 Kant	12 mm	37 mm		9014180	Typ 5
4 Kant	12 mm	37 mm	(M5x5)	9014452	Typ 6
4 Kant	12 mm	37 mm	(M5x16)	9016936	Typ 7
4 Kant	12 mm	29 mm ¹		9014331	Typ 8
4 Kant	12 mm	29 mm ¹		9017328	Typ 9
Hexa	6 mm	42 mm		9014163	Typ 10
Hexa	7 mm	42 mm		9014164	Typ 11
Hexa	8 mm	42 mm		9014165	Typ 12
Hexa	10 mm	42 mm		9014167	Typ 13
Hexa	11 mm	37 mm		9014168	Typ 14
Hexa	12 mm	42 mm		9014169	Typ 15
Hexa	13 mm	42 mm		9014170	Typ 16
Nut	14 x 3,7 mm	37 mm		9014172	Typ 17
Nut	14 x 3,7 mm	37 mm	(M5x5)	9014321	Typ 18
Nut	14 x 60°	42 mm		9014173	Typ 19
Nut	14 x 60°	42 mm	(M5x5)	9017802	Typ 20

¹ = max. bis 10 Nm zu verwenden

Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

► *Service Kit HD*		► *Service Kit Stoma*
Kopfschiene nach oben offen 57 × 51 mm passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema		Kopfschiene nach unten offen 58 × 56 mm passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma

2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9015452 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242		2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9014321 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242

► *Service Kit Schenker*		► *Service Kit Griesser*
Kopfschiene nach unten offen 78 × 67 mm passend für Systeme von z. B. Franciaflex, Model System, Schenker		Kopfschiene nach unten offen 65 × 64 mm passend für System Griesser

2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm Art. Nr.: 9014686 2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht Art. Nr.: 9017802 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 1 x J4 Halteklammern innenliegend für Antriebsclipadapter Art. Nr.: 9014218		2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm Art. Nr.: 9014949 2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift Art. Nr.: 9014168 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242

► *Hirschmann Kupplung*
für den bauseitigen Stromanschluss

Art. Nr.: 9011808

Lieferumfang

bei Standardauswahl
1 x somfy J4 HTM (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3)
1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)

Dokumente

Somfy J4 HTM Kuzanleitung (717.45 KB) :: Hier finden Sie Informationen über den Elektrischer Anschluss und Einstellung der Endlagen.
