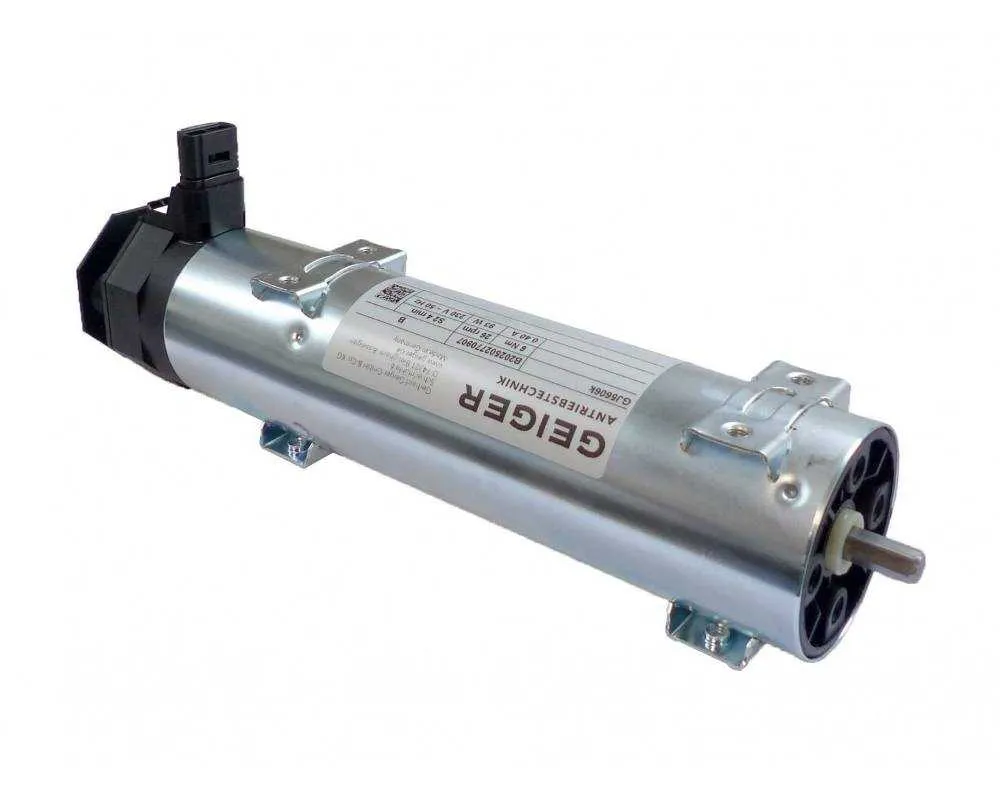

Geiger Jalousiemotor GJ56.. AIR - Universal
- Beschreibung
- Technische Daten
- Lieferumfang
- Zubehör / optional
- Wellenkupplungen
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Raffstoren sind die Dirigenten des Lichts – und einfach perfekt geeignet für große Glasflächen. Mit ihren flexibel einstellbaren Lamellen lenken sie das Tageslicht so, dass Helligkeit, Temperatur und Sichtschutz in jedem Raum in Balance sind. Von Hand, per Funk oder vollautomatisiert in einer Gebäudesteuerung.
Unsere Elektroantriebe GJ56… haben sich im täglichen Einsatz millionenfach bewährt. Sie zeichnen sich durch ihre zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus.
Unser Raffstore/Jalousienmotor der Baureihe Geiger AIR ist ein integriertes, bidirektionales Funksystem mit Mesh Technologie. Es bietet die Möglichkeit, Befehle, die an einen Antrieb gesendet werden, nach Ausführung zu bestätigen und eventuell aufgetretene Fehler an den Sender zurück zu melden. Jeder Antrieb kann Befehle weiterleiten (Mesh Technologie). So wird die Reichweite des Funksystems mit jedem Antrieb erhöht. Bauliche Einschränkungen (z. B. massive Betonwände und -decken), die den Einsatz von Funksteuerungen seither erschwert haben, werden so reduziert oder sogar eliminiert.
Smart Home Ready - LOXONE
Die Geiger-AIR-Antriebe sind in jeder Ausbaustufe kompatibel zu dem miniserverbasierendem Smart Home System von Loxone. Das heißt, dass die Antriebe jederzeit mit einem Miniserver mittels Funk verbunden werden können; ohne aufwendiges Verlegen von Kabel oder Steuerleitungen. Die Geiger AIR Produkte und alle Loxone Produkte wie Heizungsregler, Rauchmelder, Funk-Steckdose und Lichtsteuerungen u. v. a.m. können zu einer Smart Home Steuerung zusammengestellt werden.
Produktvorteile
► bidirektionaler Funk-Endabschaltung► Einstellung der Endlagen ohne Einstellkabel, Endlagen mit jedem AIR-Sender per Funk einstellbar
► Festfrierschutz
► Mit Auflaufendschalter für Sicherheitsabschaltung
► Endschalterbereich von 200 Umdrehungen
► Optionale Referenzierung auf den Auflaufschalter zum Ausgleich eines veränderten Wickelverhaltens
► Zwischenposition mit einstellbarem Lamellenwinkel
► Motorintelligenz: Dynamische Drehmomentabschaltung bei Überlast
► Parallel schaltbar
► Werkzeuglose und sichere Montage in allen gängigen Kopfschienen
► Steckbare Anschlussleitung

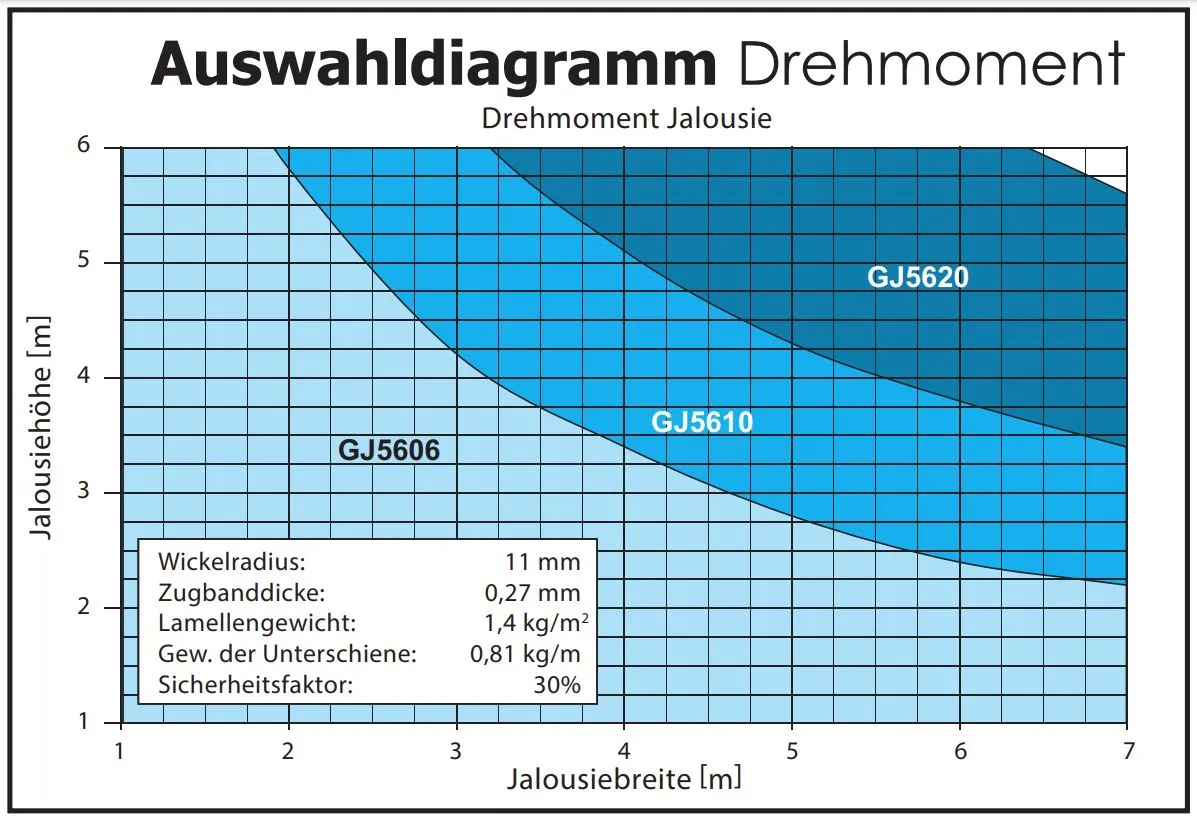

► Lieferbar mit 6, und 10 Nm Drehmoment
► Einbausituation: Universell für Kasten »oben offen« und »unten offen«
Endlageneinstellung
Endposition | feste Position | Drehmoment | Selbstlernend |
| | | |
oben (an Kopfschiene) | ¹ | X | ² |
| | | |
unten (Fensterbank) | ¹ | X | X |
| | | |
¹ = Wird über Handsender eingestellt | |||
² = Antrieb kann über Auflaufpilz abschalten | |||
|
Motortyp | Drehmoment | Artikelnummer | Geschwindigkeit | Gesamtlänge | Stromaufnahme | Leistungsaufnahme |
---|---|---|---|---|---|---|
GJ5606k F03 AIR | 6 Nm | M56F3794 | 26 U/min | 319,5 mm | 0,40 A | 93 Watt |
GJ5610 F03 AIR | 10 Nm | M56F3890 | 26 U/min | 329,5 mm | 0,60 A | 135 Watt |
Enschalterbereich | Abtrieb | Betriebsart | Stromversorgung | Schutzart | Kabellänge |
> 200 Umdrehungen | beidseitig | S2 4 min | 230/50 V Hz | IP54 | optional |
1 x Geiger GJ56... AIR (Drehmoment nach Wahl)
1 x Bedienungsanleitung
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
1 x Bedienungsanleitung
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
Universal-Befestigungskit M56F765 / Datenblatt
► Befestigungskit mit Spannbügel für Jalousiemotor GJ56► zur Befestigung in Kopfschiene 51 × 56 mm mittels Spannbügel und Dämpfungselementen
► max. Belastung: 10 Nm
► die Dämpfungselemente sorgen für eine zusätzliche Geräuschoptimierung der Raffstoreanlage
► universelle Einbausituation (Kasten oben und unten offen)
Klupplungsstücke (2 Stück im Set)
Typ 1 ► 7 mm Sechskant | Typ 2 ► 11 mm Sechskant | ||
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
Art. Nr.: M56E235 | Art. Nr.: M56E247 |
Typ 3 ► 10 mm Sechskant | Typ 4 ► 8 mm Sechskant | ||
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
Art. Nr.: M56E248 | Art. Nr.: M56E278 |
Typ 5 ► 6 mm Sechskant | Typ 6 ► 14 mm Nutrohrprofil | ||
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
Art. Nr.: M56E369 | Art. Nr.: M56K061 |
Typ 7 ► 12 mm Vierkant | Typ 8 ► 7 mm Vierkant | ||
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
Art. Nr.: M56K063 | Art. Nr.: M56K064 |
Typ 9 ► 12 mm Nutrohrprofil | |
von ► Innen-Sechskant 7 mm (Motorseitig) | |
Art. Nr.: M56K119 |
- Bedienungsanleitung (3.06 MB)
- GJ5606k AIR Datenblatt (652.67 KB)
Gerhard Geiger GmbH & Co. KG
Schleifmühle 6
D-74321 Bietigheim-Bissingen
Telefon: +49 (0) 71 42 / 938-0
Internet: www.geiger.de
E-Mail: info@geiger.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
