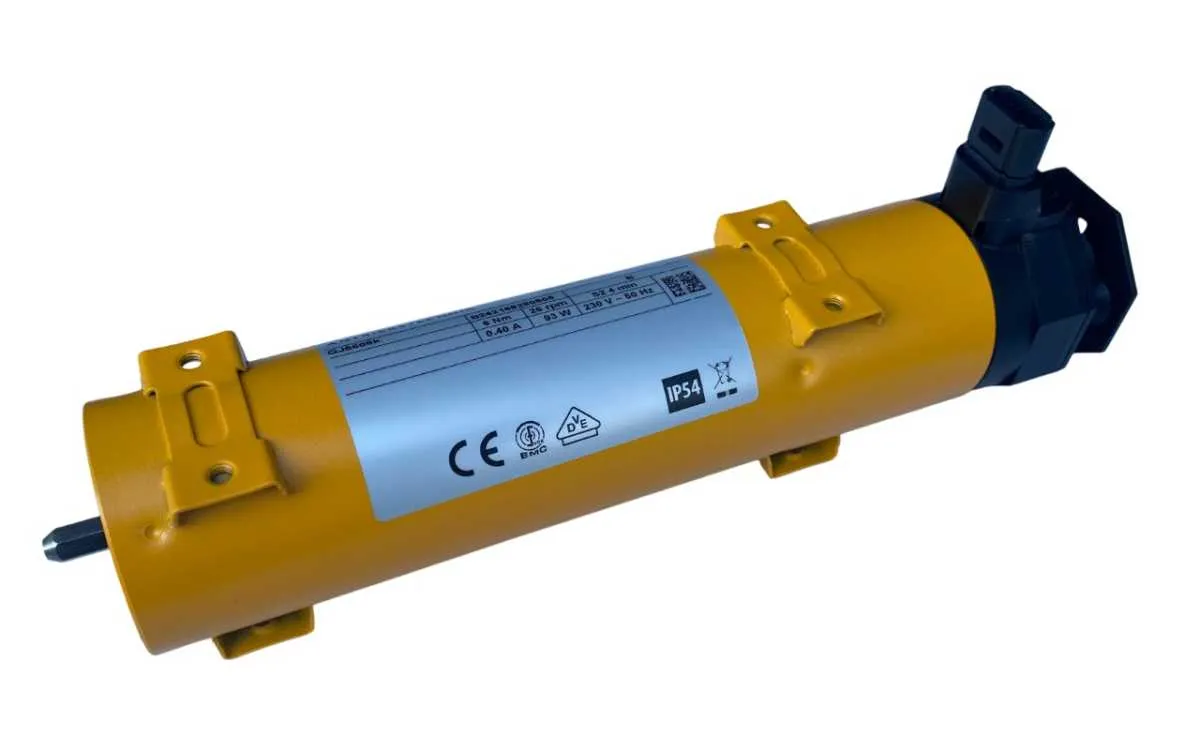

Geiger GJ5610E07 10/26 Raffstore-SMI-Antrieb
NEU
SMI Antrieb | 10 Nm
Mit den Premium-Elektronikantrieben E07 baut Geiger Ihre Produktserie GJ56.. für Jalousien weiter aus. Die ergänzten Funktionen versprechen mehr Sicherheit bei der Bedienung sowie einen größeren Einsatzbereich durch eine integrierte SMI-Schnittstelle. Damit steigen die zuverlässigen Jalousieantriebe auch in der Ausstattung in die Oberklasse auf.
Das bewährte Motor- und Bremskonzept der GJ5606k-Antriebe wird in den Premium-Ausführungen E07 zusätzlich mit einem Auflaufendschalter ausgerüstet. Dieser ermöglicht einerseits eine alternative Abschaltung und dient andererseits als Referenzpunkt für den Bandlängenausgleich.
Der GJ5606k E07 verfügt über eine SMI-Schnittstelle für Bussysteme, lässt sich also im Rahmen einer automatisierten Gebäudetechnik betreiben. Mit einem einzigen SMI-Aktor können bis zu 16 SMI-Motoren gleichzeitig individuell angesteuert werden. Die Lamellen sind bis auf ein Grad genau verstellbar. Aufgrund der Automationsfähigkeit eignet sich der E07 ausgezeichnet für Jalousiesysteme mit Sonnennachführung.
Was bedeutet SMI-Antrieb im Detail?
- Einheitliche Schnittstelle:
SMI ist ein Standard, der eine herstellerübergreifende Kommunikation zwischen Antrieben und Steuerungen ermöglicht. - Kommunikation:
Antriebe mit integrierter SMI-Schnittstelle können mit Steuerungen oder über Aktoren mit Bus-Systemen kommunizieren. - Funktionen:
SMI-Antriebe können mit Standardbefehlen Funktionen wie das präzise Anfahren von Zwischenpositionen oder das Abfragen der aktuellen Position realisieren. - Verbindung:
Die Verbindung zwischen Antrieb und Steuerung erfolgt über eine fünfadrige Leitung, wobei drei Drähte für die Spannungsversorgung und zwei für die Datenübertragung genutzt werden. - Distanzen:
Auch über größere Distanzen (bis zu 350 m) zwischen Steuerung und Antrieb ist eine Kommunikation möglich. - Anwendungsbereiche:
SMI-Antriebe werden in verschiedenen Bereichen eingesetzt, darunter Jalousien, Markisen, Rollos und Rollläden, sowohl im Innen- als auch im Außenbereich.
Produktvorteile:
- bewährtes Motor- und Bremskonzept
- Motorintelligenz: Drehmomentabschaltung bei Überlast
- Abschaltung wahlweise über Auflaufendschalter möglich
- Referenzierung ein-/ausschaltbar
- Rückmeldung der Position an die Gebäudetechnik
Weitere Merkmale:
- Endlagen mit jedem Einstellkabel einstellbar
- mit Auflaufendschalter für Sicherheitsabschaltung
- mit SMI-Aktor bis zu 16 SMI-Motoren parallel und individuell ansteuerbar
- Anlaufzeit: ca. 100 ms
- für Jalousiesysteme mit Sonnennachführung geeignet
Hinderniserkennung und Festfrierschutz
Damit die Hinderniserkennung optimal funktioniert, muss nach dem Lernen eine ganze ununterbrochene Fahrt von unten nach oben ausgeführt werden. Nach einer Hinderniserkennung (z.B. durch ein Hindernis oder Festfrieren des Behangs an der Fensterbank) wird die AUF-Richtung gesperrt. Durch einen kurzen Fahrbefehl in die AB-Richtung wird die AUF-Richtung wieder freigegeben.Referenzierung auf Auflaufendschalter
Durch Referenzieren auf den Auflaufendschalter wird ein Wegdriften der oberen Endlage durch verändertes Wickelverhalten der Aufzugsbänder kompensiert. Ist die Referenzierung aktiviert worden (siehe unten) erfolgt die nächste AUF-Fahrt bis zum Auflaufendschalter bzw. nach dem Einlernen der oberen Endlage. Die Wegdifferenz zwischen der oberen Endlage und dem Auflaufendschalter wird gespeichert. Nach 1, 5, 20 danach alle 50 Fahrten auf die obere Endlage wird durch erneutes Fahren auf den Auflaufendschalter überprüft, ob die Wegdifferenz sich verändert hat. Falls ja, wird die obere Endlage um die Veränderung korrigiert. Bei den Referenzfahrten bleibt der Antrieb auf dem Auflaufendschalter stehen.Endlageneinstellung
Für das Einstellen der Endlagen bei Motoren der Baureihe GJ56.. E07 SMI kann jeder Einstellschalter verwendet werden, der eine Programmiertaste besitzt oder der einen gleichzeitigen AUF-/AB-Befehl zulässt und Dauerstromversorgung hat. In diesem Fall muss anstelle der Programmiertaste gleichzeitig die Auf- und die Ab-Taste betätigt werden.| Endposition | feste Position | Drehmoment | Selbstlernend |
| | | | |
 oben (an Kopfschiene) |  ¹ | X | ² |
| | | | |
 unten (Fensterbank) | ¹ | X | X |
| | | | |
| ¹ = Wird mit einem Einstellschalter programmiert | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
| | |||

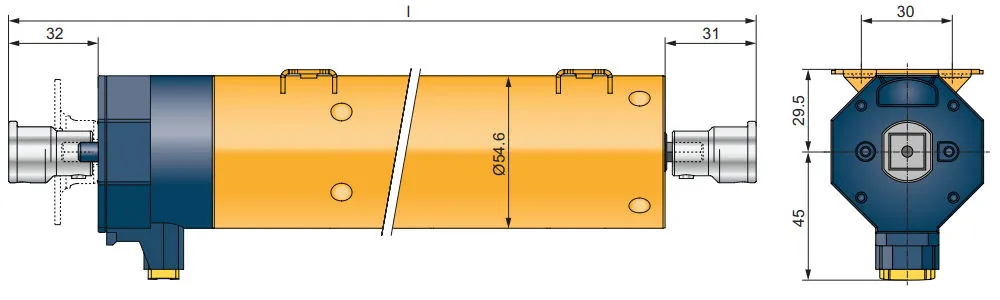

Ermitteln der Achshöhe
Gerhard Geiger GmbH & Co. KG
Schleifmühle 6
D-74321 Bietigheim-Bissingen
Telefon: +49 (0) 71 42 / 938-0
Internet: www.geiger.de
E-Mail: info@geiger.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Artikelnummer | Geschwindigkeit | Gesamtlänge | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| GJ5610E07 | 10 Nm | M56F3913 | 26 U/min | 329,5 mm | 0,60 A | 135 Watt |
| Enschalterbereich | Abtrieb | Betriebsart | Stromversorgung | Schutzart | Kabellänge |
| 80 Umdrehungen | beidseitig | S2 4 min | 230/50 V Hz | IP54 | 500 mm |
1 x Geiger GJ5610E07
1 x Anschlussleitung 500 mm (AEK)
(Standardlieferumfang ohne Wellenkupplungen, Befestigungskit)
1 x Anschlussleitung 500 mm (AEK)
(Standardlieferumfang ohne Wellenkupplungen, Befestigungskit)
Klupplungsstücke (2 Stück im Set)
| Typ 1 ► 7 mm Sechskant | Typ 2 ► 11 mm Sechskant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E235 | Art. Nr.: M56E247 |
| Typ 3 ► 10 mm Sechskant | Typ 4 ► 8 mm Sechskant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E248 | Art. Nr.: M56E278 |
| Typ 5 ► 6 mm Sechskant | Typ 6 ► 14 mm Nutrohrprofil | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E369 | Art. Nr.: M56K061 |
| Typ 7 ► 12 mm Vierkant | Typ 8 ► 7 mm Vierkant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56K063 | Art. Nr.: M56K064 |
| Typ 9 ► 12 mm Nutrohrprofil | |
 | |
|
von ► Innen-Sechskant 7 mm (Motorseitig) | |
| Art. Nr.: M56K119 |
Universal-Befestigungs-Set | GJ56-6/10NM
► Befestigungskit mit Spannbügeln für Jalousiemotor GJ56► die Dämpfungselemente sorgen für eine zusätzliche Geräuschoptimierung der Raffstoreanlage
► universelle Einbausituation (Kasten oben und unten offen)
Lieferumfang Befestigungs-Set GJ56-6/10NM
2 x Dämpfungselement / Achshöhe 29,5 mm2 x selbstklebende Dämpfungsfolie 0,5 mm / Auf Achshöhe 30 mm
2 x selbstklebende Dämpfungsfolie 1 mm / Auf Achshöhe 30,5 mm
1 x Befestigungsbügel 60° / Für Kopfschiene 51 × 57 mm
1 x Befestigungsbügel 40° / Für Kopfschiene 51 x 56 mm
Rücksetzen auf Werkseinstellung
Lerntasten (PROG-Taste/AUF- und AB-Taste/Auflaufendschalter und AB-Taste) für 10 Sek. betätigen und halten bis nach ca. 3 und 6 Sek. der Antrieb jeweils 1 x ruckt und nach ca. 10 Sek. 4 x ruckt. Danach ist der Antrieb auf Werkseinstellung zurückgesetzt und die Referenzierung ist eingeschaltet. Bitte beachten: Die Position, bei der der Antrieb auf Werkseinstellung zurückgesetzt wurde, ist- Montage- und Betriebsanleitung (1.32 MB)
