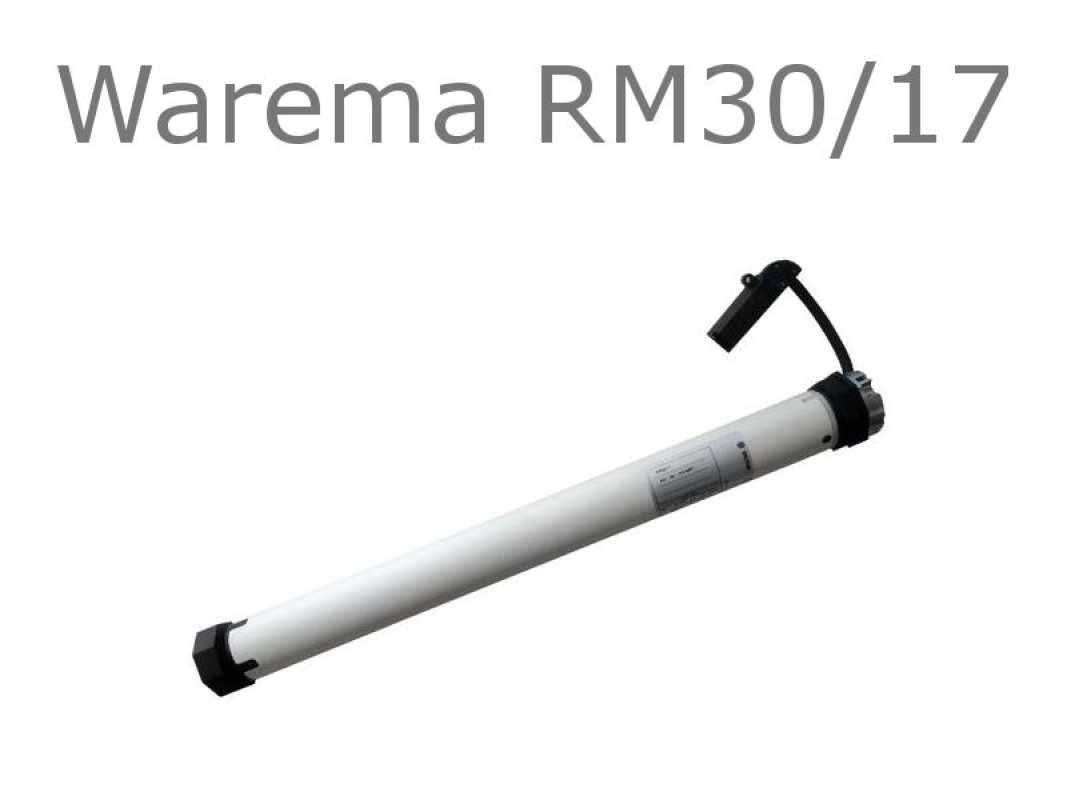

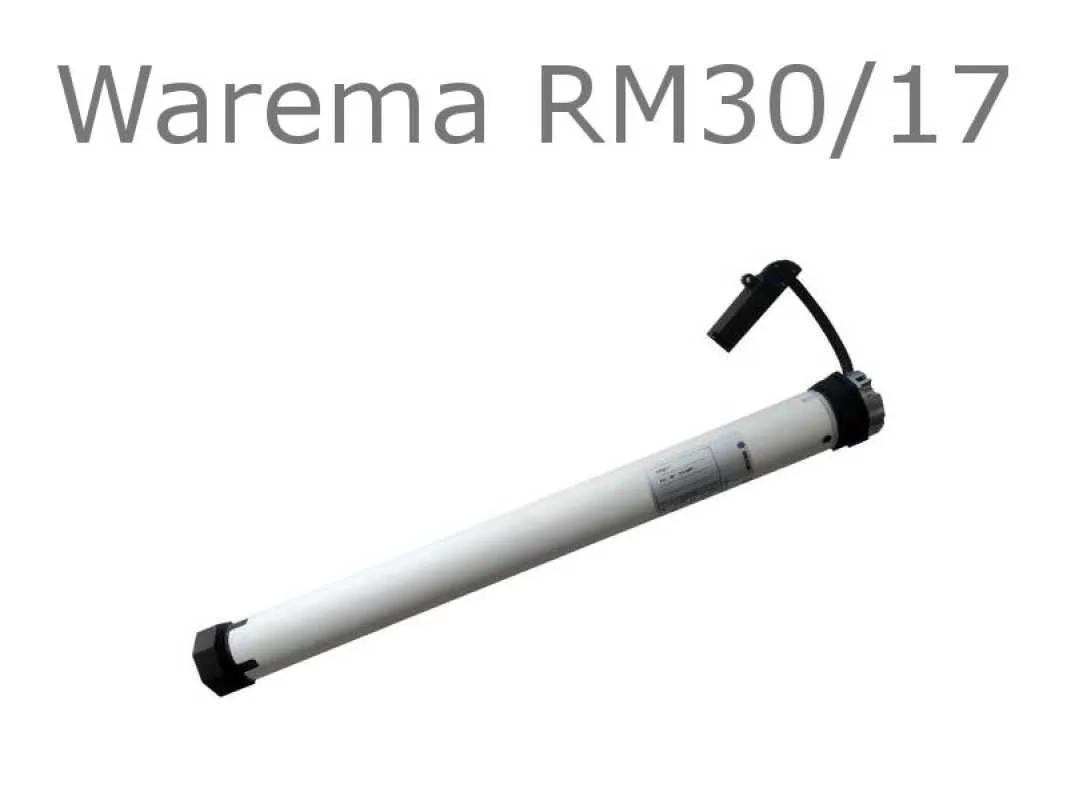

Warema Rohrmotor RM

Art.Nr.:: 2019510
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: programierbar

Drehmoment:

Anschlussleitung:

Motorlager:

Adapterset:

Flexible Wellenanbindungen:

272,94 €

inkl. 19% MwSt. zzgl. Versand

Anzahl

Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung. Bei Verwendung dieses Antrieb ist ein unterer Anschlag erforderlich da die untere Endlage nur über Drehmoment eingestellt werden kann. Die obere Endlage kann über Dremoment oder über eine feste Position eingestellt werden. Diese Antriebe sind mit felxiblen Wellenanbindungen verwendbar. Nachfolgemodell des R8/17R, R12/17R, R20/17R und R30/17R.

Endlageneinstellung

Endposition	feste Position	Drehmoment	Selbstlernend

oben (Kasten)	¹

unten (Fensterbank)		²

¹ = Montagekabel ist zur Einstellung einer festen oberen Endlage nötig.
² = Antrieb erkennt untere Endlage mit flexiblen Befestigungsfedern.

Montagekabel wird zum löschen und zur Einstellung einer Festen Endlage (oben) benötigt. Das benötigte Montagekabel finden Sie HIER.

Funktionsübersicht RM Antriebe
Endlagen Status Indikator (ESI) Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist.
Intelligentes Endlagenmanagement (untere und obere Endlage) Während der ersten Bedienzyklen (i.d.R. 3 Zyklen) prüft der Antrieb die gelernten Endlagenpositionen nochmals nach, korrigierte diese ggf. automatisch und passt sein Abschaltdrehmoment auf die Produktgröße an. Nach Beendigung dieser Vorgänge werden die Endlagen endgültig abgespeichert.
Automatische Drehrichtungszuordnung
Thermoschutz Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit.
Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung frei zu geben.
Hinderniserkennung Trifft das Produkt in Aus-Richtung auf ein Hindernis, stoppt der Antrieb.
Festfrierschutz Der Antrieb stoppt selbständig, wenn die Fahrbewegung des Produktes frostbedingt verhindert wird.

WAREMA Renkhoff SE

Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld

Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99

www.warema.de
E-Mail: info@warema.de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Art.-Nr.:	Vorgänger	Drehmoment	Drehzahl (min-1)	L1	L2	L3	Stromaufnahme	Leistungsaufnahme
RM8/17	2019497	R8/17R	8 Nm	17 U/min	476,5 mm	516,5 mm	532,5 mm	0,45 A	100 Watt
RM12/17	2019498	R12/17R	12 Nm	17 U/min	476,5 mm	516,5 mm	532,5 mm	0,50 A	110 Watt
RM20/17	2019499	R20/17R	20 Nm	17 U/min	505,5 mm	545,5 mm	561,5 mm	0,75 A	160 Watt
RM30/17	2019510	R30/17R	30 Nm	17 U/min	530,5 mm	570,5 mm	586,5 mm	0,95 A	205 Watt

Endschalterbereich:	46 Umdrehungen
Einschaltdauer:	S2 4 min
Rohrdurchmesser:	45 mm
Spannungsversorgung:	Wechselstrom (AC/DC)
Nennspannung:	230 V
Netzfrequenz:	50 Hz
Schutzart:	IP 44
Anschlusskabel:	optional (1,2 Meter)

Motorlager

► Typ 1 (optional wählbar)	► Typ 2 (optional wählbar)
Plattenlager - R inkl. B-Lasche	Universalwandlager-P/R3/20 inkl. Rundzapfen

Art. NR.: 49302000070 / Art. NR.: 49303005210	Art. Nr.: 49302000050 \| Art. Nr.: 49303001590
