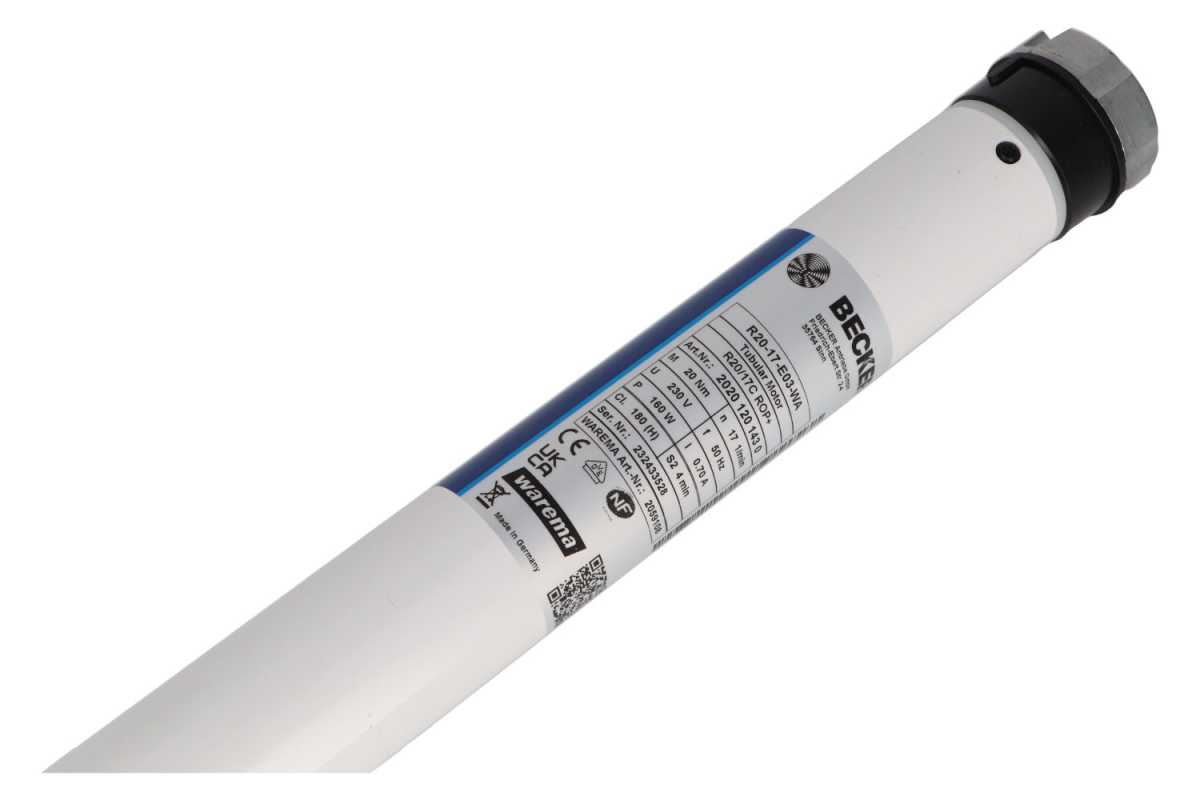

Warema Rohrmotor R-E03

Name: Warema Rohrmotor R-E03
Brand: Warema
Price: 165.79 EUR
Availability: InStock

Art.Nr.:: 2059109
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: programierbar

Drehmoment / Motorbezeichnung:

Anschlussleitung:

Motorlager:

Adapterset:

Flexible Wellenanbindungen:

279,66 €

inkl. 19% MwSt. zzgl. Versand

St.:

Anzahl

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Warema (Becker) R-E03 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 30 Nm in den Abstufungen 8 Nm (R8/17 E03), 12 Nm (R12/17 E03), 20 Nm (R20/17 E03), und 30 Nm (R30/17 E03) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z. B. Hinderniserkennung, Festfrierschutz, intelligentes Installationsmanagement usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Endlageneinstellung

Endposition	feste Position	Drehmoment	Selbstlernend

oben (Kasten)			¹

unten (Fensterbank)		²	¹

¹ = Anschlag oben zu Anschlag unten
² = Antrieb erkennt untere Endlage, mit flexiblen Befestigungsfedern und mit festen Wellenanbindungen.

Funktionsübersicht R-E03 Antriebe
Endlagen Status Indikator (ESI) Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist.
Intelligentes Endlagenmanagement (untere und obere Endlage) Während der ersten Bedienzyklen (i. d. R. 3 Zyklen) prüft der Antrieb die gelernten Endlagenpositionen nochmals nach, korrigierte diese ggf. automatisch und passt sein Abschaltdrehmoment auf die Produktgröße an. Nach Beendigung dieser Vorgänge werden die Endlagen endgültig abgespeichert.
Automatische Drehrichtungszuordnung
Thermoschutz Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit.
Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung freizugeben.
Hinderniserkennung Trifft das Produkt in Aus-Richtung auf ein Hindernis, stoppt der Antrieb.
Festfrierschutz Der Antrieb stoppt selbständig, wenn die Fahrbewegung des Produktes frostbedingt verhindert wird.
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

WAREMA Renkhoff SE

Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld

Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99

www.warema.de
E-Mail: info@warema.de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Art.-Nr.:	Drehmoment	Drehzahl (min-1)	L1	L2	L3	Stromaufnahme	Leistungsaufnahme
R8/17 E03	2059106	8 Nm	17 U/min	476,5 mm	516,5 mm	532,5 mm	0,45 A	100 Watt
R12/17 E03	2059107	12 Nm	17 U/min	476,5 mm	516,5 mm	532,5 mm	0,50 A	110 Watt
R20/17 E03	2059108	20 Nm	17 U/min	505,5 mm	545,5 mm	561,5 mm	0,75 A	160 Watt
R30/17 E03	2059109	30 Nm	17 U/min	530,5 mm	570,5 mm	586,5 mm	0,95 A	205 Watt

Endschalterbereich:	46 Umdrehungen
Einschaltdauer:	S2 4 min
Rohrdurchmesser:	45 mm
Spannungsversorgung:	Wechselstrom (AC/DC)
Nennspannung:	230 V
Netzfrequenz:	50 Hz
Schutzart:	IP 44
Anschlusskabel:	optional (1,2 Meter)

Motorlager

► Typ 1 (optional wählbar)	► Typ 2 (optional wählbar)
Plattenlager - R inkl. B-Lasche	Universalwandlager-P/R3/20 inkl. Rundzapfen

Art. NR.: 49302000070 / Art. NR.: 49303005210	Art. Nr.: 49302000050 \| Art. Nr.: 49303001590
