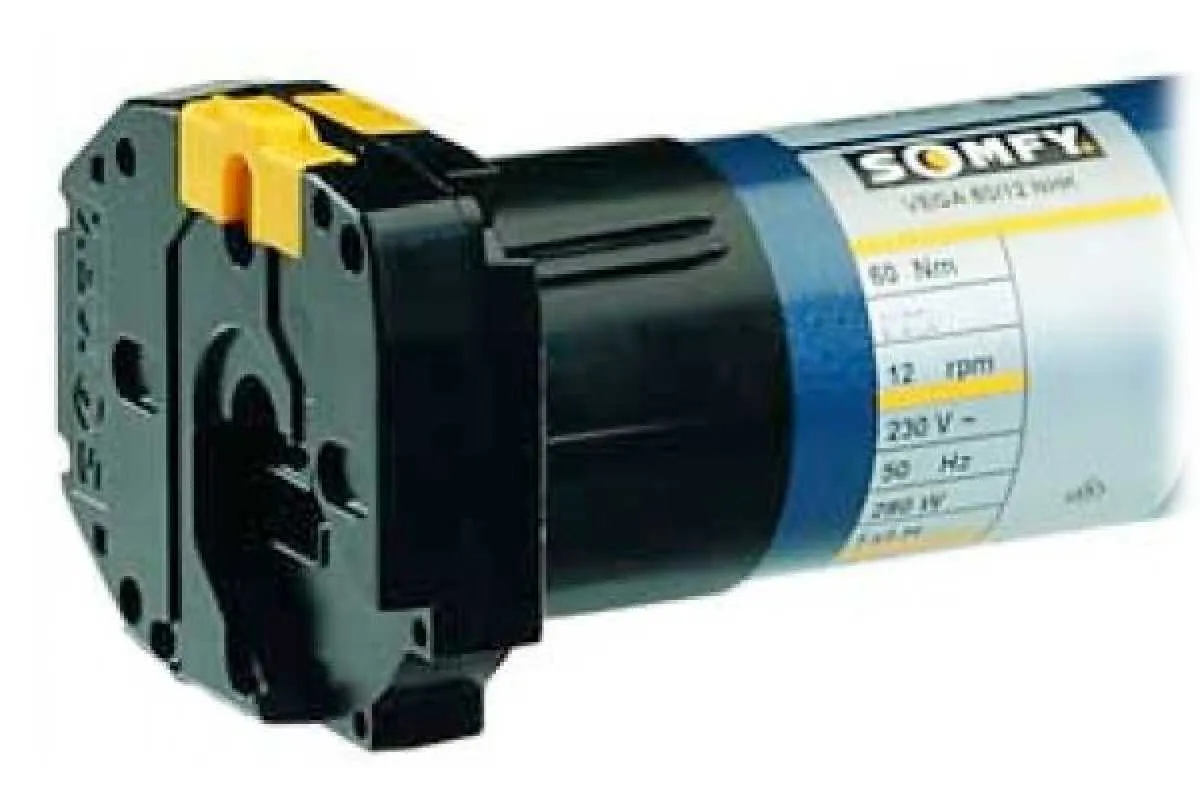

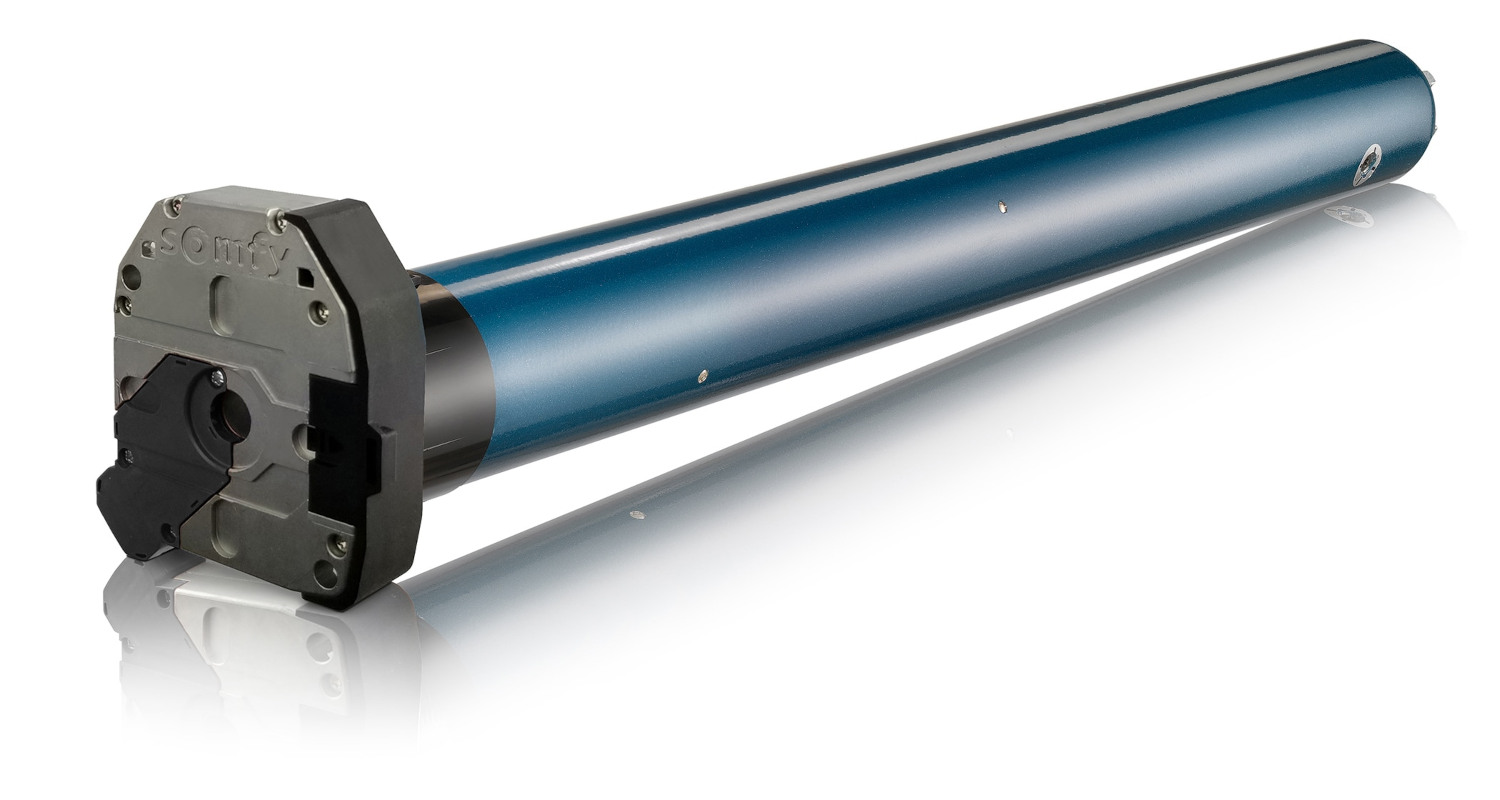

Somfy Einsteckantrieb LT 60 NHK-Kompakt
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Zubehör
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Der Klassiker von Somfy mit mechanischer Endlageneinstellung über Einstelltasten. Es ist also kein zusätzliches Werkzeug nötig um die Endlagen bei diesem Motor einzustellen da er über Drucktasten eingestellt wird. Ein Tastendruck genügt und schon ist die Endlage eingestellt. Dieser Motor kann auch bei Stromausfall über eine Nothandkurbel (zusätzliches Zubehör nötig) bedient werden.
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | |
oben | |||
| | | |
unten | |||
| | | |
Produktmerkmale Somfy HiPro LT 60
- Einsetzbar ab Welle SW 63
- mechanische Endabschaltung
- schnelle Einstellung über Drucktasten
- Ansteuerung über Kabel, 4-adrig
- inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
- Endlageneinstellung:
- Endlage oben: frei einstellbar
- Endlage unten: frei einstellbar

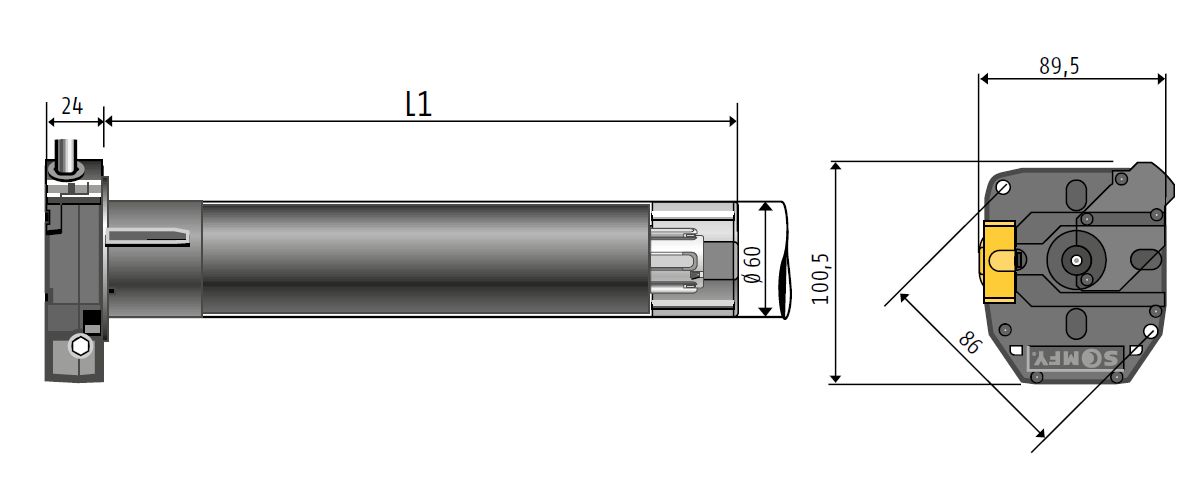

Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | Übersetzungsverhältnis NHK | L1 mm | Leistungsaufnahme |
LT 60 Vega 60/12 NHK-Kompakt | 1162160 | 60 Nm | 12 U/Min | 1/55 | 646 | 240 Watt |
LT 60 Sirius 80/12 NHK-Kompakt | 1164193 | 80 Nm | 12 U/Min | 1/55 | 646 | 290 Watt |
LT 60 Titan 100/12 NHK-Kompakt | 1166196 | 100 Nm | 12 U/Min | 1/55 | 681 | 350 Watt |
LT 60 Taurus 120/12 NHK-Kompakt | 1167156 | 120 Nm | 12 U/Min | 1/55 | 681 | 400 Watt |
Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
34 | 60 mm | 230/50 V Hz | IP44 | 1 m |
► Typ 2 | Universallager |
Aluminium, schwarz eloxiert
| | Max. 120 Nm |
Art. Nr.: 9910040 |
► Typ 1 | ► Typ 2 |
SW 70 ESM | SW 125 |
Art. Nr.: 9705340/9761002 | Art. Nr.: 9701069/9420343 |
► Typ 3 | ► Typ 4 |
SW 102 | SRW 85 E-H |
Art. Nr.: 9762013/9761013 | Art. Nr.: 9701180/9420300 |
► Typ 5 | ► Typ 6 |
Ø 63 x 1,5 mm | Ø 70 x 1,5 mm |
Art. Nr.: 9206019 | Art. Nr.: 9701129/9206028 |
► Typ 7 | ► Typ 8 |
Ø 70 x 2 mm | Ø 83 x 1,5 / 2 mm |
Art. Nr.: 9701129/9420313 | Art. Nr.: 9700977/9420306 |
► Typ 9 | ► Typ 10 |
Ø 89 x 2 mm | Ø 100 x 2 mm |
Art. Nr.: 9520312/9420303 | Art. Nr.: 9420372/9420358 |
► Typ 11 | ► Typ 12 |
Ø 102 x 2 mm | DS Ø 130 x 2 mm |
Art. Nr.: 9420370/9420304 | Art. Nr.: 9520391/9420308 |
► Typ 13 | ► Typ 14 |
DS 78 / Ø 78 mm Flachnut | DS 78/R / Ø 78 mm Rundnut |
z.B. für Welser-, IMBAC-, PVG-Wellen | z.B. Röchling-, PVG-Wellen |
Art. Nr.: 9707638/9761001 | Art. Nr.: 9707640/9761005 |
► Typ 15 | ► Typ 16 |
DS 78/D Rundnut Döhner | DS 85 Ø Rundnut Döhner |
Art. Nr.: 9707639/9013295 | Art. Nr.: 9707641/9761003 |
Einstellhilfe für NHK-Antriebe
Ermöglicht das Drücken der Einstellknöpfe von der gegenüberliegenden Seite.
Art-Nr.: 9910019
1 x Elektronischer Einsteckantrieb Somfy LT 60 NHK-Kompakt (Drehmoment nach Wahl)
1 x Anschlusskabel, 1m, schwarz
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel, 1m, schwarz
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
