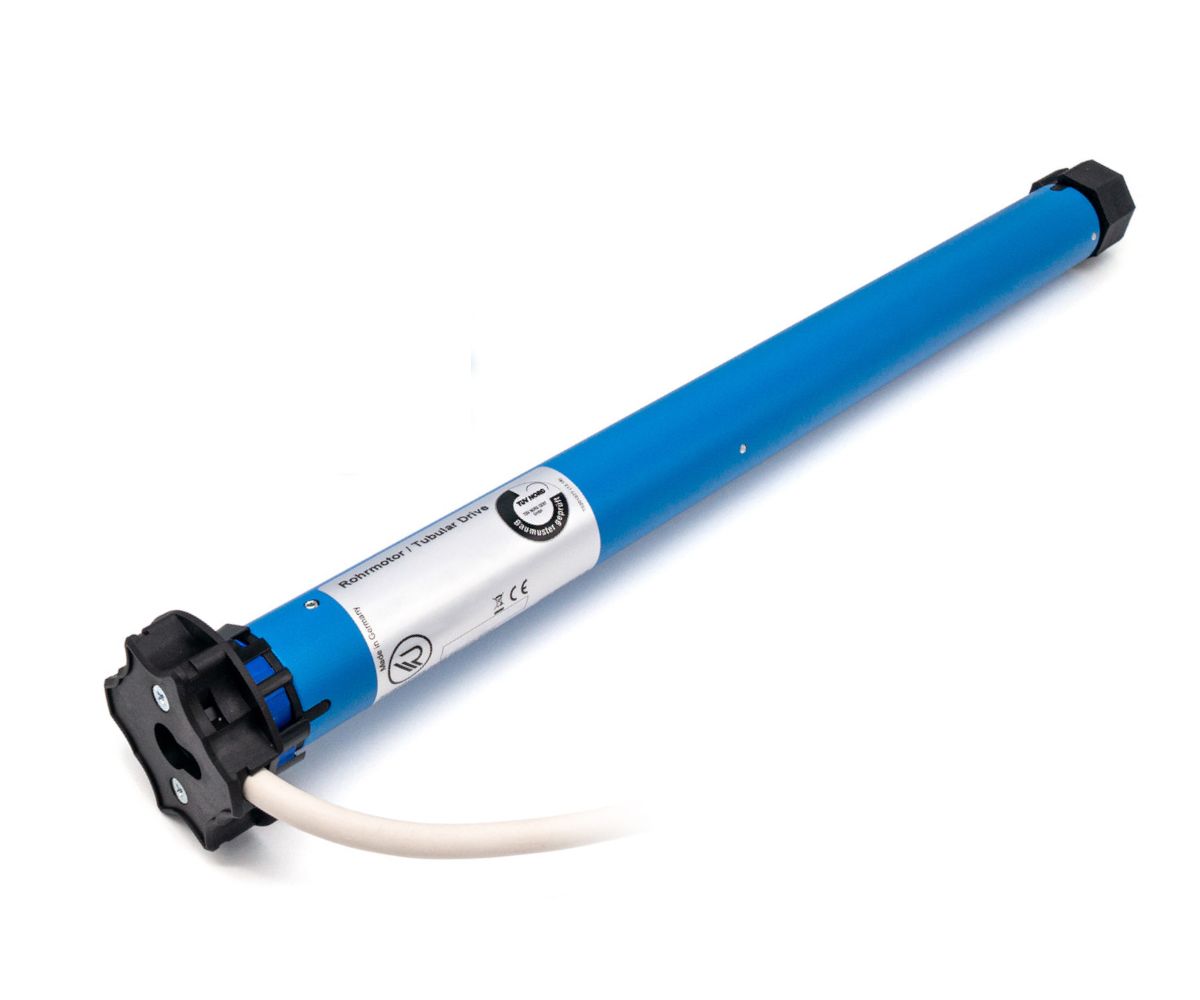

Der RolloTube M-line Small (MLIS 06/28PZ, MLIS 10/16PZ) ist ein selbstlernender Rohrmotor mit Sanftanschlag.
Durch
Plug-and-play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte
Positionserfassung und
Drehmomentüberwachung und schützt dank
integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Des Weiteren verfügt der Motor über eine besonders
sensible und
schonende Hinderniserkennung. Der Motor ist zudem parallel schaltbar und verfügt über einen

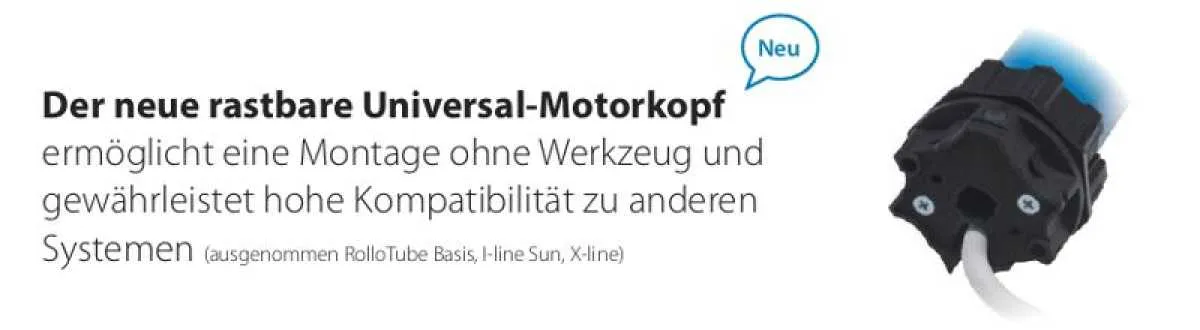

rastbaren Universal-
Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube M-line wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5 m ausgeliefert. Weitere Anschlusskabel (5 m/10 m) sind als Zubehör erhältlich. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 40. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 60, Rundwellen mit einem Durchmesser von 40 und 50 mm und Siralwellen mit einem Durchmesser von 50 mm adaptiert werden. Der Rohrmotor ist mit einem Drehmoment von
6 Nm (Drehzahl 28 U/min) und
10 Nm (Drehzahl 16 U/min) erhältlich. Wichtiger Hinweis zur Montage
► hier.
Endlageneinstellung
| Produktmerkmale MLIS Antriebe |
Plug & Play: - Plug & Play auch bei Verwendung von Befestigungsfedern und Stoppern/Stopperleiste
|
| Alternativ sind Endpunkte manuell einstellbar: |
| Sanftanschlag schont das gesamte System |
| Exakte Positionserfassung und Drehmomentüberwachung |
| Blockiererkennung in beide Laufrichtungen |
| 2,5 m Anschlusskabel aus PVC |
| Parallel schaltbar |
| Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen |
| Einfacher Betrieb des Rollladenantriebs über Zeitschaltuhren, Funkaktoren oder handelsüblichen Rollladenschalter |
| Automatische Erkennung, ob starre Wellenverbinder oder Befestigungsfedern montiert sind |
| Automatischer Behanglängenausgleich (bei selbstgelernten Endpunkten) |
| Sensible und schonende Hinderniserkennung |
| Deaktivierung des Freilaufs führt zur Umwandlung des M-line zu einem C-line Motor |
| Wichtiger Hinweis: Bei diesen Motoren mit Blockiererkennung ist es wichtig, dass ihre Rollladenwelle mit 40mm Schlüsselweite eine außenliegende Falz besitzt. Stahlwellen mit innenliegender Falz können den Motor beschädigen und die Funktion der Blockiererkennung durch schleifen des Motors an der Falz beeinträchtigen. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |  |
