Selbstlernender Motor mit Sanftanschlag (Plug & Play) Voraussetzung sind aber
feste Wellenanbindungen sowie Stoppleiste/ Stopper

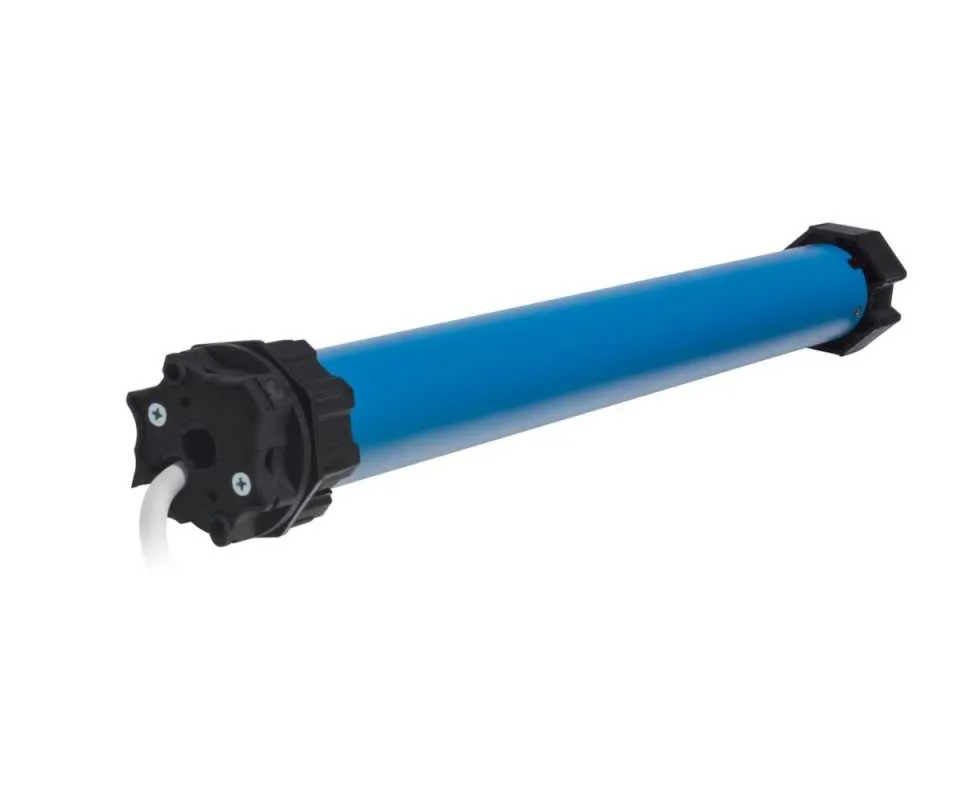

Der RolloTube C-line Medium (CLIM 10/16PZ, CLIM 20/16PZ, CLIM 30/16PZ, CLIM 40/16PZ, CLIM 50/12PZ) ist ein selbstlernender Rohrmotor mit Sanftanschlag. Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder sowie Stopper oder eine Stopperleiste. Alternativ sind die Endpunkte auch manuell über die Setztaste und Zuleitung einstellbar. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt dank integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube C-line wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5 m ausgeliefert. Weitere Anschlusskabel (5 m/10 m) sind als Zubehör erhältlich. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 60. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 70, Rundwellen mit einem Durchmesser von 50, 60, 63 und 70 mm, Nutrohre mit Flachnut mit einem Durchmesser von 63 mm, Nutrohre mit Flach-/Rund-/MHZ-Nut mit einem Durchmesser von 70 und 78 mm, Nutrohre mit Flach-/Rundnut mit einem Durchmesser von 85 mm, Siralwellen mit einem Durchmesser von 50 mm und die Eckermann Profilwelle mit einem Durchmesser von 65 mm adaptiert werden. Der Rohrmotor ist in Drehmomenten von 10 Nm (Drehzahl 16 U/min), 20 Nm (Drehzahl 16 U/min), 30 Nm (Drehzahl 16 U/min) 40 Nm (Drehzahl 16 U/min) und 50 Nm (Drehzahl 12 U/min) erhältlich.
Endlageneinstellung
| Produktmerkmale CLIS Antriebe |
Einfachste Inbetriebnahme: - Unter Verwendung von starren Wellenverbindern und Stopper/Stopperleiste müssen keine Endpunkte eingelernt werden
|
| Alternativ sind Endpunkte manuell einstellbar: |
| Randbedingung:
|
| Sanftanschlag schont das gesamte System |
| Exakte Positionserfassung und Drehmomentüberwachung |
| Blockiererkennung in beide Laufrichtungen |
| 2,5 m Anschlusskabel aus PVC |
| Parallel schaltbar |
| Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen |
| Einfacher Betrieb des Rollladenantriebs über Zeitschaltuhren, Funkaktoren oder handelsüblichen Rollladenschalter |
