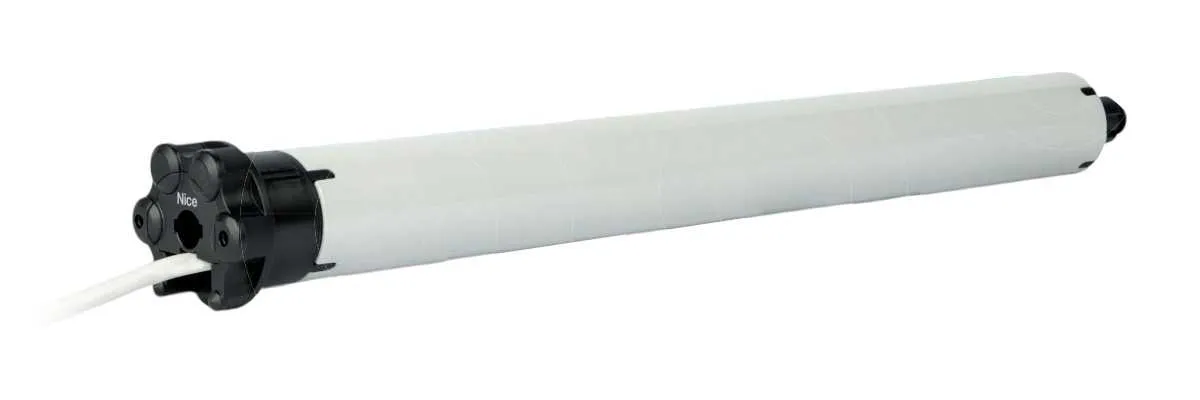

Nice Next Star MA SH Rohrmotor
Nice / Neue Rohrmotorenbaureihe NEXT Star Ma mit automatischer Drehmomentregelung während der Behangfahrt. Konzipiert für vertikale Sicht- und Sonnenschutzsysteme Rollläden, Baugröße M 45 mm.
Die Endlageneinstellung kann im manuellen Modus oder auch im automatischen Modus über Drehmomenterkennung durchgeführt werden. Im automatischen Modus sind Stopper an der Endschiene sowie feste Wellenanbindungen notwendig. Des Weiteren gibt es noch den kombinierten Modus. Näheres dazu finden Sie im Tab DOKUMENTE in der Bedienungsanleitung.
Die Endlageneinstellung kann im manuellen Modus oder auch im automatischen Modus über Drehmomenterkennung durchgeführt werden. Im automatischen Modus sind Stopper an der Endschiene sowie feste Wellenanbindungen notwendig. Des Weiteren gibt es noch den kombinierten Modus. Näheres dazu finden Sie im Tab DOKUMENTE in der Bedienungsanleitung.
Wichtiger Hinweis:
Für den Automatikmodus sind feste Wellenanbindungen oder Hochschiebesicherungen und Stopper an der Endschiene oder Anschläge in den Führungsschienen erforderlich. Im unteren Bereich muss ein festen Endpunkt z.B. Fensterbank vorhanden sein. Bei Einstellungen von festen Endlagen ist ein nicht verriegelter Taster oder das Einstellset (TTU) erforderlich.
Antriebsmerkmale

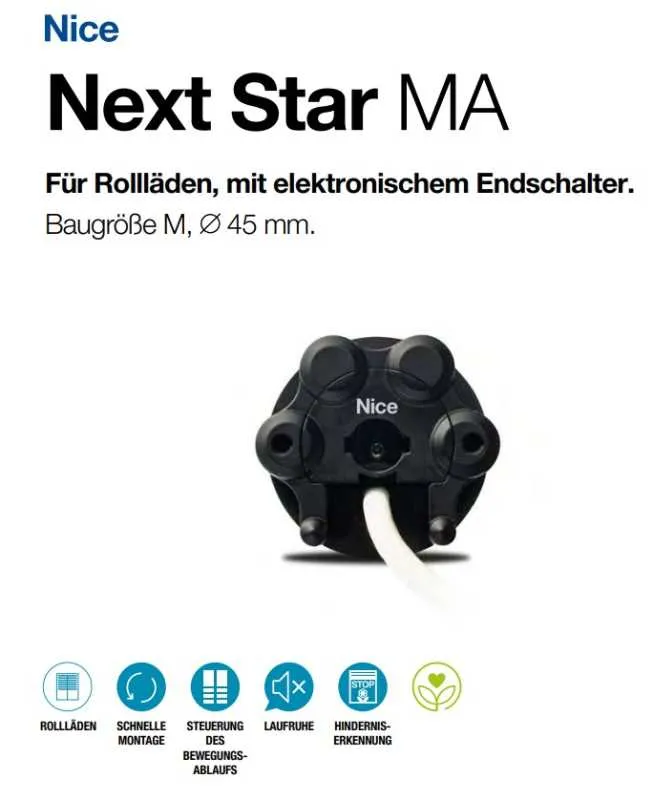

Star Head
- Mit sternförmigen Motorlagern kompatibler Motorkopf, geeignet somit auch für die Instandhaltung und den Ersatz vorheriger Anwendungen.
Endlageneinstellung
- manueller Modus – Automatischer Modus über Drehmomenterkennung – Kombinierter Modus
Drehmomentregelung
- Automatische Drehmomentregelung während der Behangfahrt
Synchronlauf und perfekte Ausrichtung
- dank der Drehzahlregelung (6 bis 17 U/min)
Zwischenposition
- Zahlreiche Positionen können automatisch angesteuert werden: Zwischenposition, Go-toPosition, Lüftungsposition und Schattenposition.
Bremse
- Hightech-Bremstechnik für einen flüssigen und geräuscharmen Bewegungsablauf.
- Soft-Start-&-Stopp-Funktion für maximalen akustischen Komfort.
Motorkopf
- Diese SH Antriebe haben einen speziellen Stern-Motorkopf und passen in gängige Sternkopf Motorlager (z.B. Somfy).
Via Callalta 1
31046 Oderzo (TV)
Italien
Tel. +39.0422.85.38.38
Direkte Telefonnummer für Deutschland ist +49.1511.1442.571
www.niceforyou.com/de
info@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| NEXT STAR MA 1017 SH | NXFITMA1017SH | 10 Nm | 17 U/min | 480,5 mm | 0,55 A | 70 Watt |
| NEXT STAR MA 2017 SH | NXFITMA2017SH | 20 Nm | 11 U/min | 531 mm | 1,00 A | 130 Watt |
*Dargestellte Mitnehmerbreite von SM70 (49303000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| Einschaltdauer 10 Nm: | max. 10 min |
|---|---|
| Einschaltdauer 20 Nm: | max. 6 min |
| Rohrdurchmesser: | 58 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | 1,5 m / 3-adrig |
| Parallelschaltung: | max 8 Motoren |
Produktabmessungen
| ► Typ 1 | ► Typ 2 |

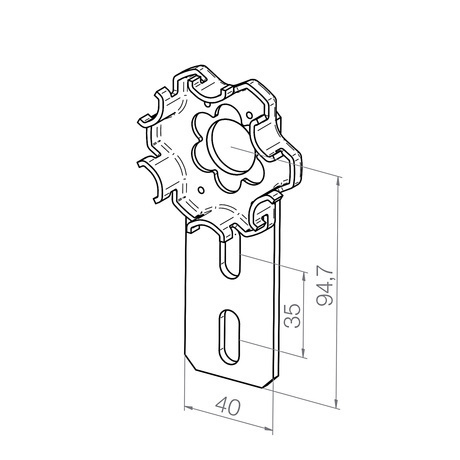

| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm | mit Sichherungsklammer (gr. Öse) |
 |  |
| Art. Nr.: 230031701 | Art. Nr.: 230031801/131234501 |
| ► SW 50 | ► SW 60 | ► SW 70 | ||
 |  |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x Nice NX Star MA SH BD (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2 Meter (steckbar) |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung / NX STAR MA SH (3.17 MB)
