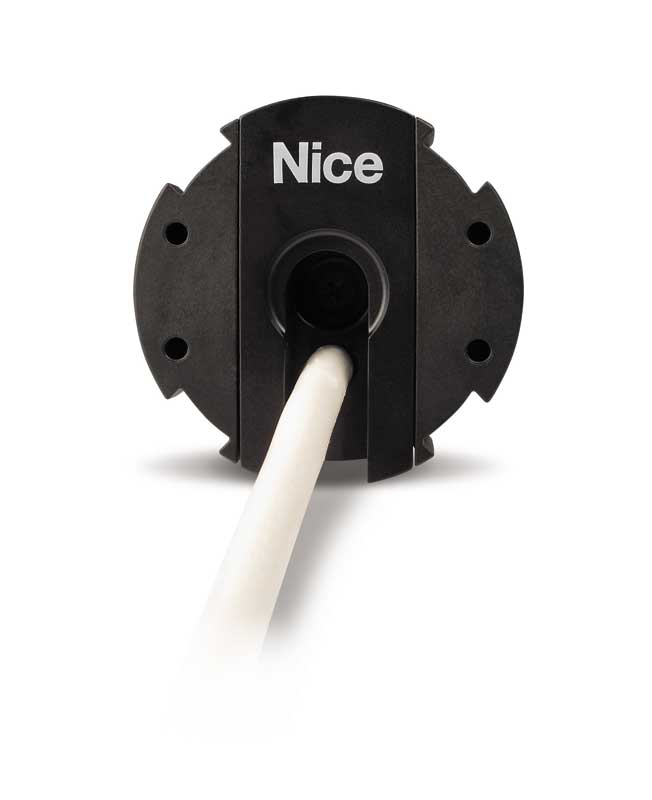

Nice Era Star MP
Plug and Play Rohrmotor mit elektronischen Endschalter.
Wichtiger Hinweis:
- Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.

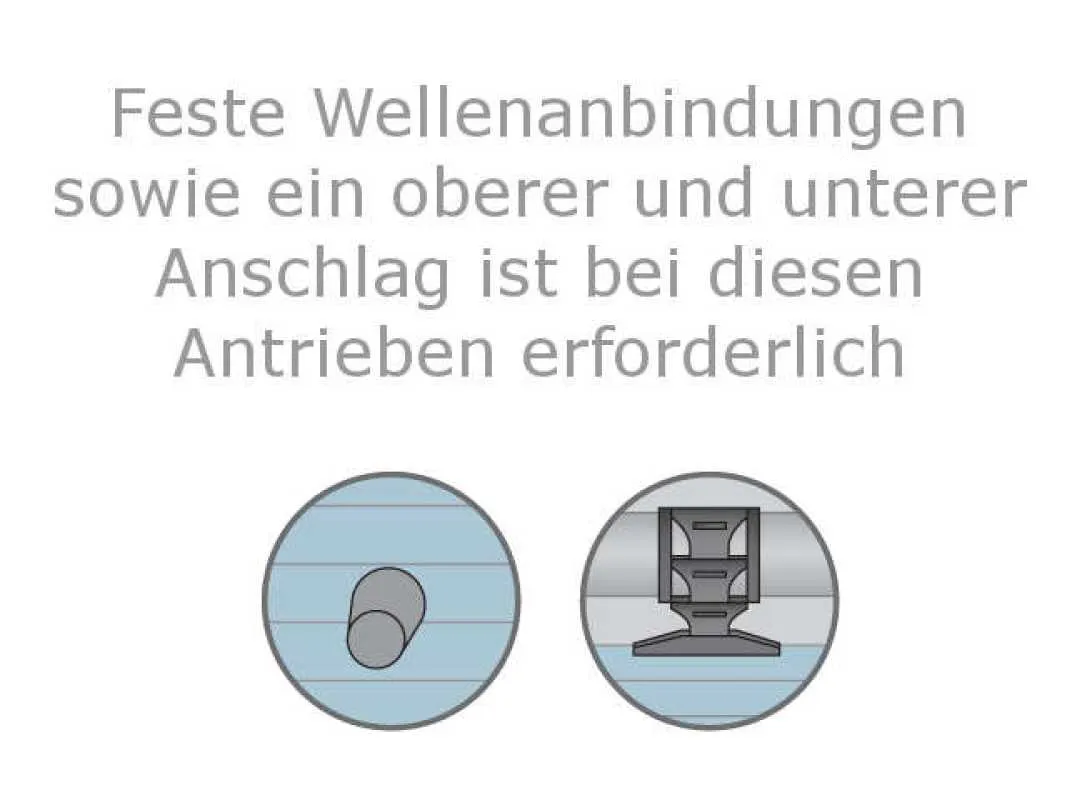

- Für diesen Antrieb sind feste Wellenanbindungen oder Hochschiebesicherungen und Stopper an der Endschiene oder Anschläge in den Führungsschienen erforderlich. Im unteren Bereich muss ein festen Endpunkt z.B. Fensterbank vorhanden sein.
| Produktmerkmale |
|---|
| Ideal für Rollläden. Baugröße M 45 mm. (Hochschiebesicherungen und Stopper erforderlich) |
| Extrem einfache Installation und Instandhaltung |
| Keine Programmierung erforderlich dank Plug-And-Play-Installation |
| Maximale Präzision der Rollladenposition: dank dynamischer Selbstaktualisierung der Endlagen, mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. |
| Die Entcoder-Technologie garantiert millimetergenaue Präzision und dauerhafte Beibehaltung der eingestellten Werte auch bei hohen Temperaturen, sowie eine optimale Krafteinwirkung auf den Rollladen. |
| Dank integrierter elektronischer Platine können mehrere Motoren von einem einzigen Bedienelement parallel geschaltet werden, ohne zusätzliche Steuergeräte anschließen zu müssen. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Star MP 517 | 5 Nm | 0,33 A | 75 Watt |
| E Star MP 817 | 8 Nm | 0,55 A | 120 Watt |
| E Star MP 1517 | 15 Nm | 0,75 A | 170 Watt |
| E Star MP 3017 | 30 Nm | 1,10 A | 250 Watt |
| | | | |
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW60) | Abmessungen |
| 5 Nm | 17 U/min | 9 kg | 426 mm |
| 8 Nm | 17 U/min | 15 kg | 426 mm |
| 15 Nm | 17 U/min | 28 kg | 451 mm |
| 30 Nm | 17 U/min | 56 kg | 486 mm |
| | | | |
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
| ► Typ 1 | ► Typ 2 |
| Kompakthalterung mit Flansch | Universallager mit Flansch |
 |  |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
| ► Typ 3 | ► Typ 4 |
| Einstellbares Universallager | Kompakthalterung mit 2 Bohrungen M5 |
 |  |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |
| ► Typ 3 SW 70 | ||
 | ||
| Art. Nr.: 515.07000 | ||
| bei Standardauswahl |
|---|
| 1 x Nice Era Star MP (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (1.84 MB)
- Schnellanleitung (161.92 KB) :
-
