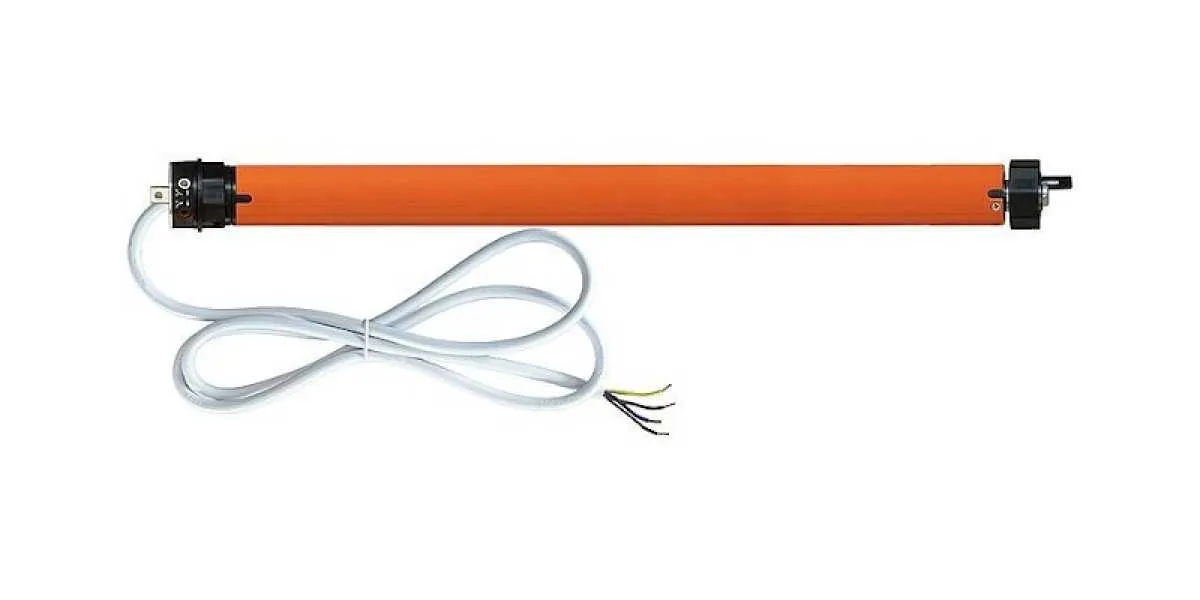

Kaiser Nienhaus Classic Mercato - Mini
- Beschreibung
- Technische Daten
- Lieferumfang
- Motorlager
- Dokumente / Downloads
- Informationen zum Hersteller
SERIE CLASSIC MERCATO / mechanische Spindelabschaltung
Motoren der Serie Classic Mercato zeichnen sich besonders durch ihre sehr präzise Endpunkteinstellung über Gewindespindeln am Motorkopf sowie durch leise und gleichzeitig durchzugsstarke Laufeigenschaften aus. Die kostengünstigen, mechanischen Rohrmotoren eignen sich ideal im Objektbereich. Die Motoren weisen einen leisen Lauf aus (< 70 bB, A).
Highlights der Serie Classic Mercato im Überblick:
- sehr präzise Einstellung der Endpunkte über Gewindespindeln
- leise laufend
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | |
oben (Kasten) | |||
| | | |
unten (Fensterbank) | |||
| | | |
Empfehlenswert ist folgende Montagereihenfolge:
- Welle und Motor sachgerecht montieren
- Motor elektrisch anschließen
- Motor in Laufrichtung nach unten einschalten, bis der Motor am unteren Endpunkt selbstständig stoppt
- Jetzt erst den Rollladenpanzer mit der Welle verbinden
- Motor herauflaufen lassen. Sobald der Motor seine voreingestellten oberen Endpunkt erreicht (Voreinstellung ca. 3 Umdrehungen), drehen Sie die Inbusschraube, die für den oberen Endpunkt zuständig ist, in Richtung +, bis der Motor den gewünschten oberen Endpunkt erreicht hat
- Probelauf durchführen und ggf. Endlagen fein nachjustieren
Technische Daten
Bezeichnung: | Primus Classic Mercato - Mini |
---|---|
Drehmoment: | 10 Nm |
Rollladenfläche: | bis max. 2,8 m² |
Leistungsaufnahme: | 135 Watt |
Stromaufnahme: | 0,53 A |
Geschwindigkeit: | 17 U/min. |
Anschlusskabel: | 3 Meter (fest verbaut) |
Motorlager: | inkl. (Typ 1) |
Adapterset: | inkl. SW 40 |
Schutzklasse: | IP 44 |
Motorlänge: | 500 mm |
Standard-Lieferumfang
1 x Kaiser Nienhaus Classic Mercato - Mini Rohrmotor
1 x Anschlussleitung 3 Meter (fest montiert)
1 x Adapterset SW 40
Optional wählbare Produkte
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
► Clipslager Metall, für Fertigkästen (Typ 1) | ► Clipslager Metall, 100 x 100 mm (Typ 2) |
Standard-Lieferumfang | |
| |
| |
Art. Nr.: 212122 | Art. Nr.: 212154 |
- Bedienungsanleitung (370.88 KB) :
- Einbau- und Bedienungsanleitung, elektrischer Anschluss, Verlegung des Netzkabels, technische Daten, Einstellungshinweise zur Endlageneinstellung.
KAISER NIENHAUS Komfort & Technik GmbH
Daimlerstraße 1
D-46414 Rhede
Tel.: +49-2872-9183040
www.kaiser-nienhaus.de
E-mail: info@kaiser-nienhaus.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
