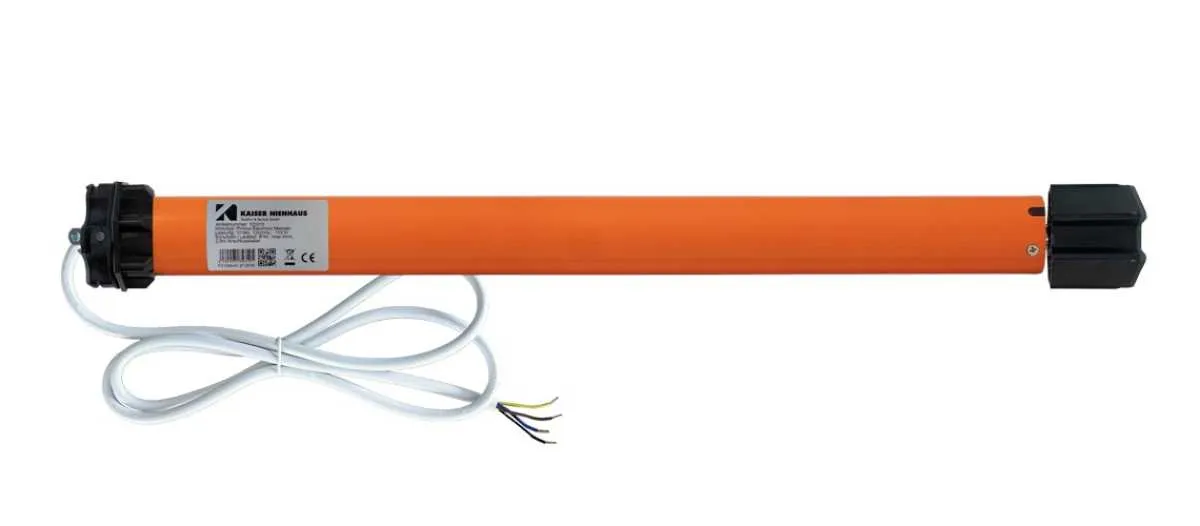

Kaiser Nienhaus Electronic Solo / Plug & Play
Plug & Play
SERIE ELECTRONIC Solo / Plug-and-Play
Die Antriebe der Serie Electronic Solo sind sogenannte Plug-and-Play Antriebe, d. h. sie sind nach dem korrekten Einbau direkt betriebsbereit. Feste Endlagen müssen bei diesen Antrieben nicht eingestellt werden, da sie bei jeder Fahrt über Last abschalten. Wenn der Motor zwei Mal hintereinander an der selben Stelle abschaltet, fährt der Antrieb diesen Punkt beim nächsten Mal mit weniger Kraft an, um das Material bestmöglich zu schonen. Dank der integrierten Lastabschaltung können die Antriebe außerdem auf klemmende oder festgefrorene Rollläden reagieren und frühzeitig abschalten.
Highlights der Serie Electronic Solo im Überblick:
- Endpunkteinstellung automatisch (feste Wellenanbindungen und Stopper zwingend erforderlich)
- Plug-and-play, keine Endlageneinstellung notwendig
- Taste am Motorkopf für Justierung der Lastabschaltung (Auslieferungszustand ist Modus 1 mit der sensibelsten Abschaltung)
- Auflaufschutz mit Reversier-Funktion (aktivierbar/deaktivierbar). Der Auflaufschutz ist 20 cm vor dem oberen und 10 cm vor dem unteren Endpunkt nicht aktiv.
- Festfrierschutz
- leise laufend
- hohe Leistungsreserven
- steckbares Anschlusskabel
Wichtig ist, dass der zu betreibende Rollladen mit einer der drei folgenden Komponenten ausgestattet sein muss, und feste Wellenanbindungen verwendet werden:
► Verschraubte Stopper an der Endleiste
► Verdeckte Stopper in den Führungsschienen
► Winkelabschlussschiene
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben (Kasten) |  |  | ¹ |
| | | | |
 unten (Fensterbank) | | | ² |
| | | | |
¹ Die automatische Endpunkteinstellung kann nur dann genutzt werden, wenn der Rollladen über eine Winkelendschiene verfügt oder Anschlagstopfen montiert sind.
² Feste Wellenanbindungen werden zwingend benötigt.
KAISER NIENHAUS Komfort & Technik GmbH
Daimlerstraße 1
D-46414 Rhede
Tel.: +49-2872-9183040
www.kaiser-nienhaus.de
E-mail: info@kaiser-nienhaus.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Technische Daten
| Bezeichnung: | Pmimus Electronic Solo 10 Nm | Favorit Electronic Solo 20 Nm |
|---|---|---|
| Drehmoment: | 10 Nm | 20 Nm |
| Rollladenfläche: | bis max. 3,5 m² | bis max. 5 m² |
| Leistungsaufnahme: | 124 Watt | 158 Watt |
| Stromaufnahme: | 0,48 A | 0,69 A |
| Geschwindigkeit: | 15 U/min. | 15 U/min. |
| Anschlusskabel: | 3 Meter (fest verbaut) | 3 Meter (fest verbaut) |
| Motorlager: | inkl. (Typ 1) | inkl. (Typ 1) |
| Adapterset: | inkl. (Typ 2 / SW 60) | inkl. (Typ 2 / SW 60) |
| Schutzklasse: | IP 44 | IP 44 |
| Motorlänge: | 460 mm | 460 mm |
Standard-Lieferumfang
1 x Kaiser Nienhaus Electronic Solo Rohrmotor (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (steckbar)
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► Clipslager Metall, für Fertigkästen (Typ 1) | ► Clipslager Metall, 100 x 100 mm (Typ 2) |
| Standard-Lieferumfang | |
| | |
 |  |
| | |
| Art. Nr.: 212122 | Art. Nr.: 212154 |
Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
| ► 8-kant Welle | SW 50 (Typ 1) |
| ||
 | |||
| Art. Nr.: 211260 |
| ► 8-kant Welle | SW 60 (Typ 2) |
| |
 | ||
| Art. Nr.: 211110 | ||
| ► 8-kant Welle | SW 70 (Typ 3) |
| |
 | ||
| Art. Nr.: 211210 | ||
