Hermann Uhr Rohrmotor SL50 M StarLine
NEU
Der Rohrmotor SL50M ist ein klassischer Rollladen-Antrieb mit mechanischer Endabschaltung. Die Sternkopfkompatiblität ermöglicht eine Vielzahl von Lagern und ist besonders empfehlenswert im Renovierungsbereich oder bei Reparaturen. Im Lieferumfang ist ein Motorlager, ein Adapterset SW60, eine Bedienungsanleitung sowie ein Einstellstift zur Endlageneinstellung enthalten. Weitere separat erhältliche Adaptersets für Achtkantwellen SW50 oder SW70 können auf den Motor montiert werden.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben (Kasten) |  |  | |
| | | | |
 unten (Fensterbank) | | | |
| | | | |
Produktmerkmale SL 50 M StarLine Antriebe
► Endlagen werden mit Einstellstift (im Lieferumfang enthalten) eingestellt.► Einbau in Aufsatzkästen, Altbaukästen sowie Vorbaukästen
► Sternkopf-Kompatiblität
► Einsetzbar ab 50 mm Achtkantwelle Hermann Uhr GmbH
Oberdorfstr. 4
53225 Bonn
Tel. : 0049 (0)228 55 95 1-40
Fax. : 0049 (0)228 55 95 1-42
www.hermann-uhr.de
Email : info@hermann-uhr.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|
| SL50/10M | 10 Nm | 15 U/Min | - mm | 0,54 A | 125 Watt |
| SL50/20M | 20 Nm | 15 U/Min | - mm | 0,65 A | 150 Watt |
| SL50/30M | 30 Nm | 15 U/Min | - mm | 0,90 A | 200 Watt |
| SL50/40M | 40 Nm | 15 U/Min | - mm | 0,93 A | 215 Watt |
| SL50/50M | 50 Nm | 12 U/Min | - mm | 1,00 A | 230 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 24 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 3 m |
Adaptersets für Rollladenwellen
| ► Typ 1 SW 50 |
| ||
 | |||
| Art. Nr.: MA5150 |
| ► Typ 2 SW 60 |
| |
 | ||
| Art. Nr.: MA5160 | ||
| ► Typ 3 SW 70 |
| |
 | ||
| Art. Nr.: MA5170 | ||

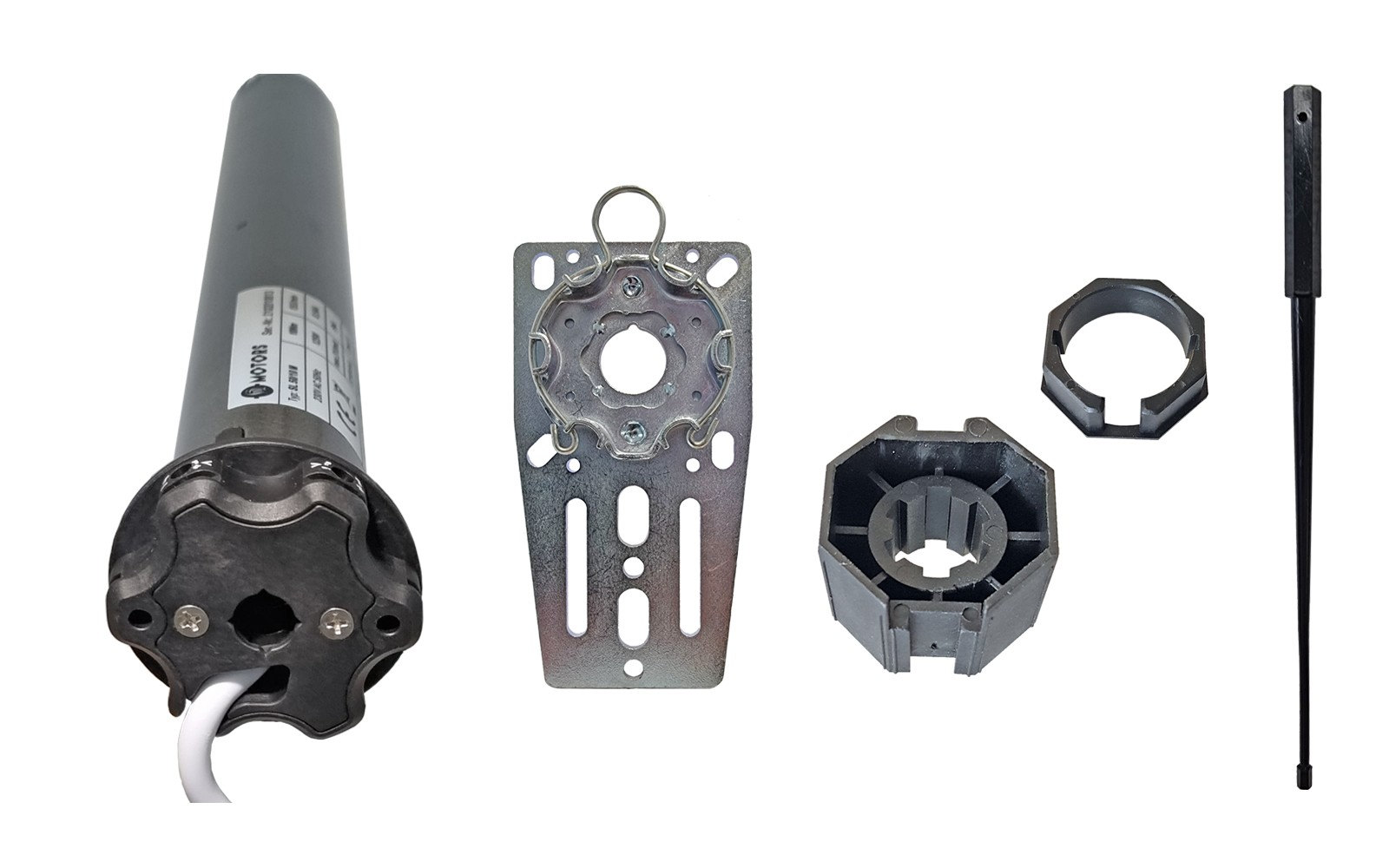

bei Standardauswahl
1 x Rohrmotor SL50 M StarLine (Drehmoment nach Wahl)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Motorlager
1 x Adapterset SW60
1 x Einstellstift
1 x Bedienungsanleitung
