FAAC TM2 45 | mechanischer Rollladenmotor
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.

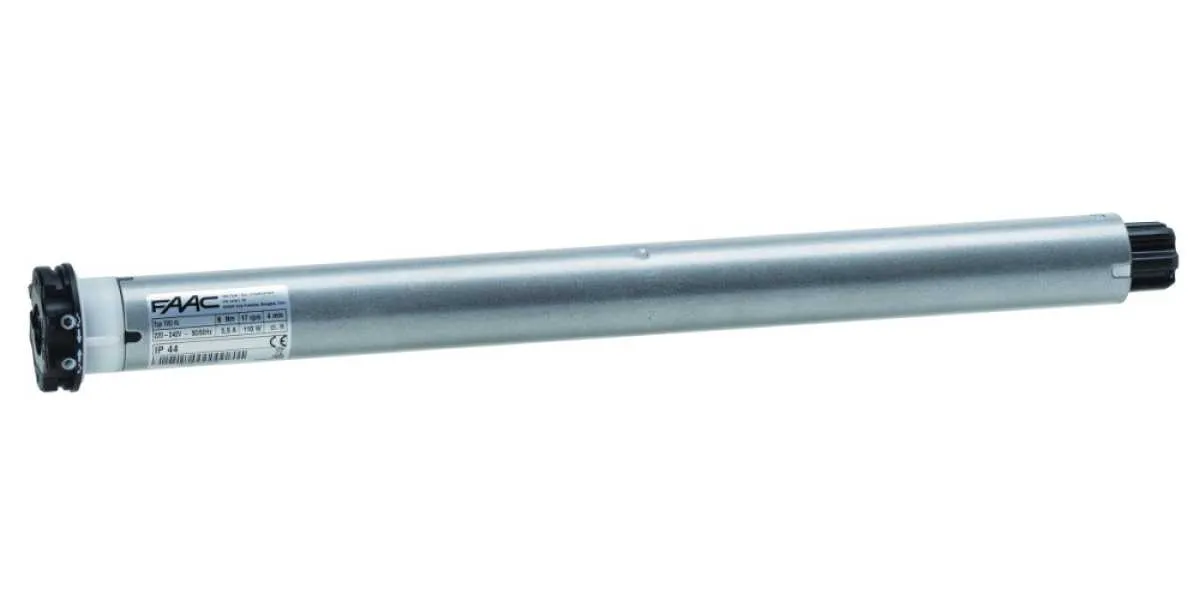

Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe TM2 45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 6 Nm bis 50 Nm in den Stufen 6 Nm, 10 Nm, 15 Nm, 25 Nm, 30 Nm, 40 Nm und 50 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black und FAAC TM Motoren.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Endlageneinstellung
Die "mechanische Endlageneinstellung" bei einem Rohrmotor bezieht sich auf die Möglichkeit, die oberen und unteren Endpunkte des Motors manuell (Einstellstift) einzustellen. Dadurch kann festgelegt werden, bis wohin der Motor den Rollladen oder das Rollo hoch- bzw. herunterfahren soll. Die Endschalter bestehen aus mechanischen Kontakten oder Schaltern, die beim Erreichen der Endpositionen des Motors betätigt werden.Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben (Kasten) |  |  | |
| | | | |
 unten (Fensterbank) | | | |
| | | | |
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

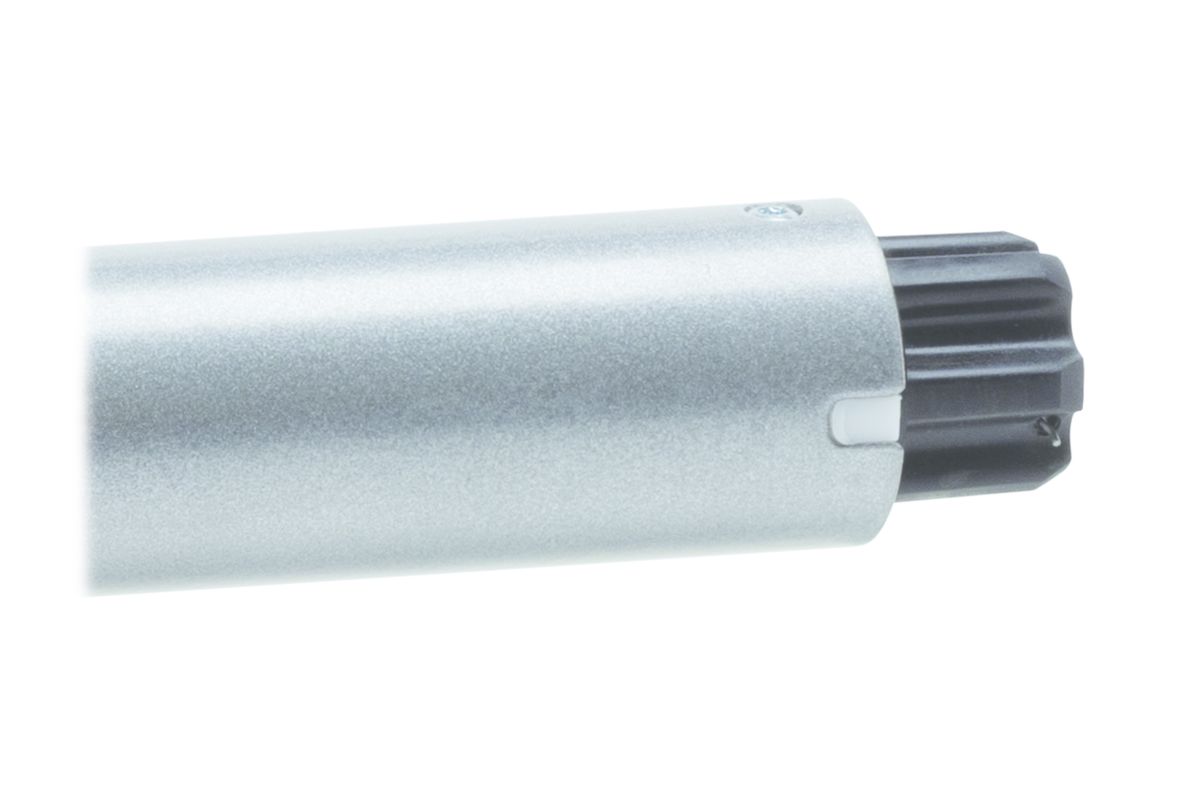

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten

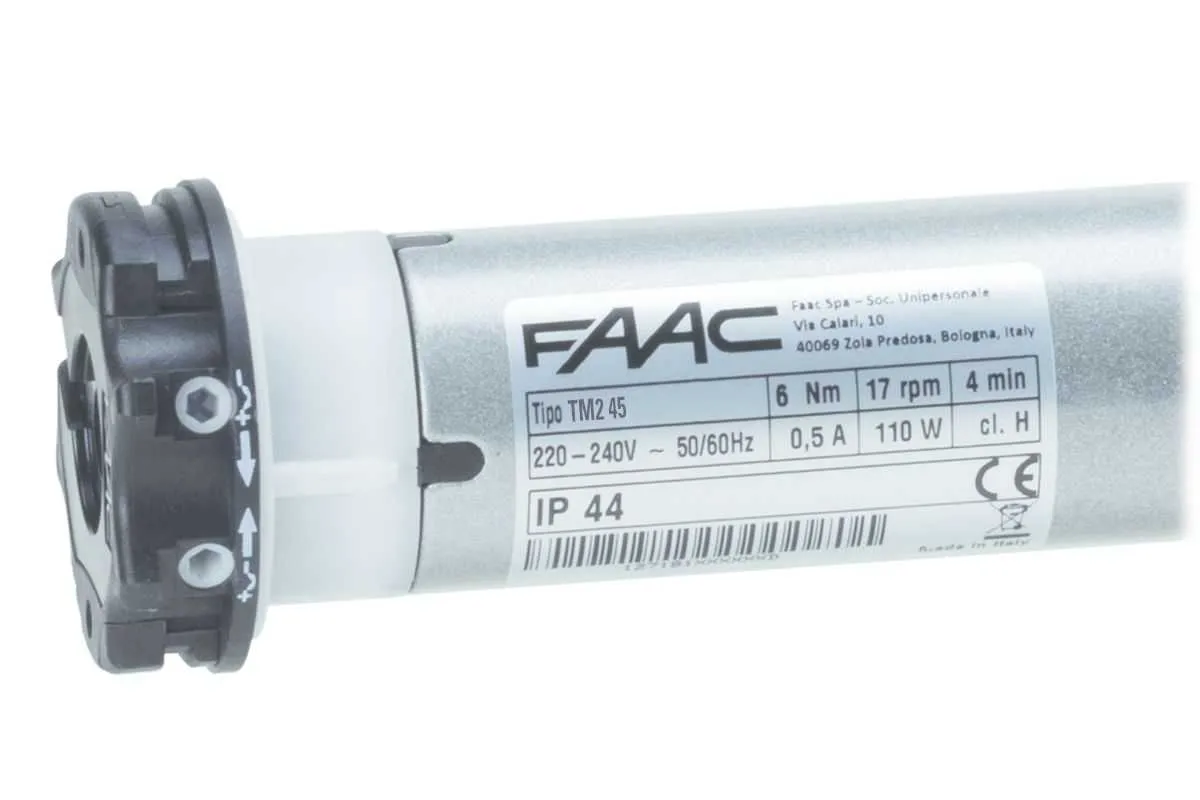

 Einfache Endlageneinstellung durch Stellschrauben am Motorkopf |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar |
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Geschwindigkeit | Art. Nr.: | Drehmoment | max. Zugkraft | Abmessung (L) | Stromaufnahme | Leistungsaufnahme |
| TM2 45 6/17 | 17 U/min | 144101 | 6 Nm | 14 kg | 476 mm | 0,50 A | 110 Watt |
| TM2 45 10/17 | 17 U/min | 144102 | 10 Nm | 23 kg | 496 mm | 0,60 A | 135 Watt |
| TM2 45 15/17 | 17 U/min | 144103 | 15 Nm | 33 kg | 546 mm | 0,80 A | 170 Watt |
| TM2 45 25/17 | 17 U/min | 144104 | 25 Nm | 50 kg | 546 mm | 1,00 A | 225 Watt |
| TM2 45 30/17 | 17 U/min | 144105 | 30 Nm | 65 kg | 546 mm | 1,10 A | 250 Watt |
| TM2 45 40/17 | 17 U/min | 144106 | 40 Nm | 81 kg | 546 mm | 1,25 A | 275 Watt |
| TM2 45 50/12 | 12 U/min | 144107 | 50 Nm | 102 kg | 546 mm | 1,25 A | 275 Watt |
| Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 25 Umdreh. | 45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |
| ► Typ 1 | ► Typ 2 |
| Schnellanschluss-Motorlager mit C-Federn | Seitenhalterung Inoutic |
 |  |
| Art. Nr.: A4506_0555 | Art. Nr.: A4506_0618 |
| | |
| ► Typ 3 | |
| Motorlager auf Grundplatte 80 x 80 mm | |
 | |
| Art. Nr.: A4506_0615 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| zusätzlich in den Warenkorb | zusätzlich in den Warenkorb | ||
| Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
| ► Typ 3 SW 70 | |||
 | |||
| zusätzlich in den Warenkorb | |||
| Art. Nr.: A4505-0502 |
| bei Standardauswahl |
|---|
| 1 x FAAC TM2 45 (Drehmoment nach Wahl) |
| 1 x Einstellwerkzeug für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (968.19 KB)
