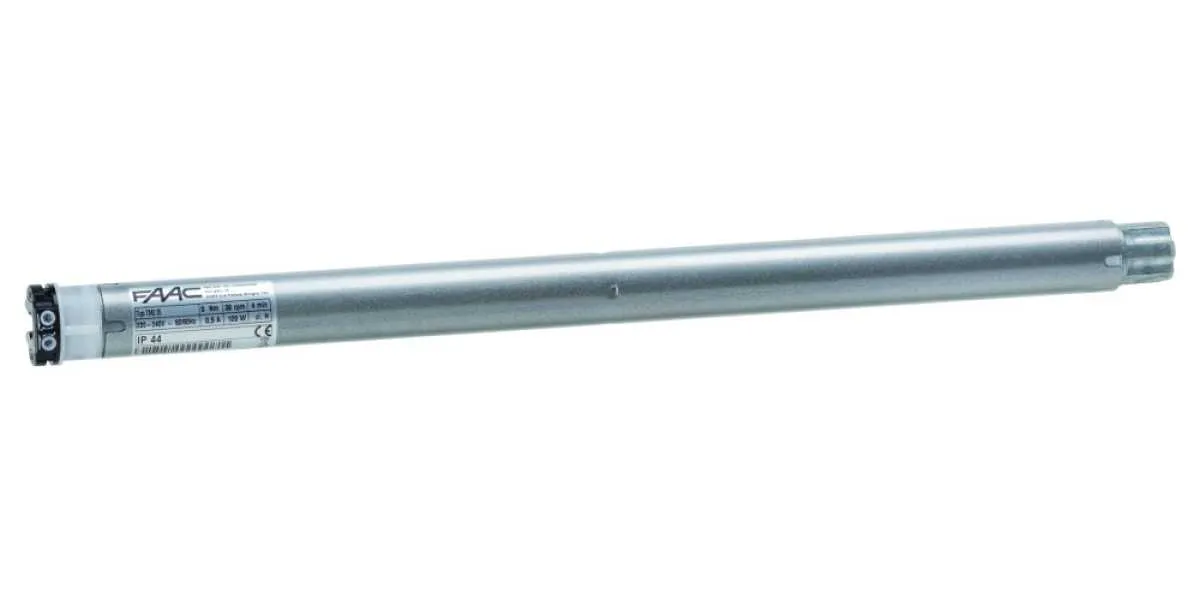

FAAC TM2 35 | mechanischer Rollladenmotor
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe TM2 35 haben einen Rohrdurchmesser von 35 mm und sind in mit Drehmomenten von 5 Nm und 9 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle und ein Motorlager auswählen. Das Motorlager und die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden.
Produktbesonderheiten

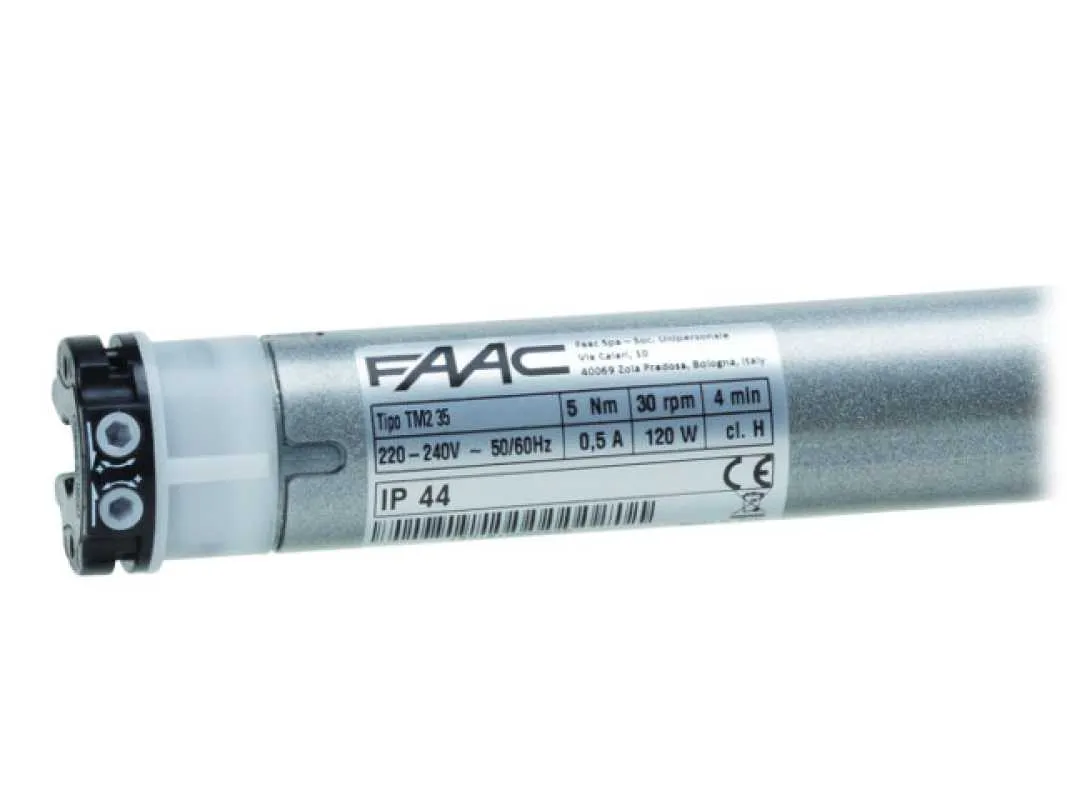

 Einfache Endlageneinstellung durch Stellschrauben am Motorkopf | |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar | |
| Montage Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |  |
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | Umdr. | Max. Zugkraft | Abmessungen (L1) | Stromaufnahme | Leistungsaufnahme |
| TM2 35 5/30 | 141101 | 5 Nm | 30 U/min | 35 | 13 kg | 477 mm | 0,50 A | 120 Watt |
| TM2 35 9/16 | 141102 | 9 Nm | 16 U/min | 35 | 16 kg | 477 mm | 0,50 A | 120 Watt |
| TM2 35 13/10 | 141103 | 13 Nm | 10 U/min | 35 | 30 kg | 497 mm | 0,60 A | 130 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 35 Umdrehungen | 35 mm | 230/50 V Hz | IP44 | 2,5 m |
| ► Typ 1 |
| Lager TK 48, mit 10 mm 4-kant |
 |
| Art. Nr.: A3506-0552 |
| ► Typ 1 SW 40 |
| ||
 | |||
| Art. Nr.: A3505-0502 |
| bei Standardauswahl |
|---|
| 1 x FAAC TM2 35 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
