Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

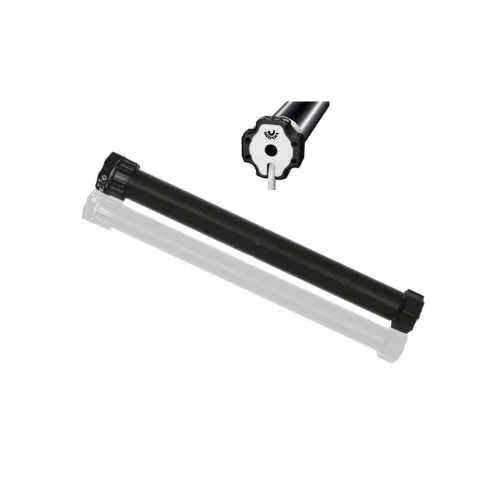

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
![]() |
Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar untere Endlage / frei einstellbar |
Bedienungsanleitung
Motortyp | Geschwindigkeit | Vorgänger | Art. Nr.: | Drehmoment | max. Zugkraft | Abmessung (L) | Stromaufnahme | Lstg.: |
TM2 45 6/17 | 17 U/min | Bl 06/17 | 144101 | 6 Nm | 14 kg | 476 mm | 0,50 A | 110 Watt |
TM2 45 10/17 | 17 U/min | Bl 08/17 | 144102 | 10 Nm | 23 kg | 496 mm | 0,60 A | 135 Watt |
TM2 45 15/17 | 17 U/min | Bl 15/17 | 144103 | 15 Nm | 33 kg | 546 mm | 0,80 A | 170 Watt |
TM2 45 25/17 | 17 U/min | Bl 25/17 | 144104 | 25 Nm | 50 kg | 546 mm | 1,00 A | 225 Watt |
TM2 45 30/17 | 17 U/min | Bl 30/17 | 144105 | 30 Nm | 65 kg | 546 mm | 1,10 A | 250 Watt |
TM2 45 40/17 | 17 U/min | Bl 35/12 Bl 40/17 | 144106 | 40 Nm | 81 kg | 546 mm | 1,25 A | 275 Watt |
TM2 45 50/12 | 12 U/min | Bl 45/12 Bl 50/12 | 144107 | 50 Nm | 102 kg | 546 mm | 1,25 A | 275 Watt |
Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
25 Umdreh. | 45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |

bei Standardauswahl |
---|
1 x FAAC TM2 45 (Drehmoment nach Wahl) |
1 x Einstellwerkzeug für Endlageneinstellung |
1 x Anschlusskabel 2,5 Meter |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
► Typ 1 | Zum Produkt |
TM2 45 Universallager TK 48 | TM2 Neubaukastenlager (max. 30 Nm) |
![]() | ![]() |
Art. Nr.: A4505-0555S | Art. Nr.: 132306 |
► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
![]() | ![]() | ||
Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
► Typ 3 SW 70 | |||
![]() | |||
Art. Nr.: A4505-0502 |
