elero RolSmart M10-K Kurzantrieb

Art.Nr.:: 340110001
Lieferzeit:: Nachfolgemodell verfügbar (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: programmierbar
Bitte beachten Sie:: Link zum Nachfolgemodell ist unten in der Produktbeschreibung.

Anschlusskabel:

Motorlager / elero:

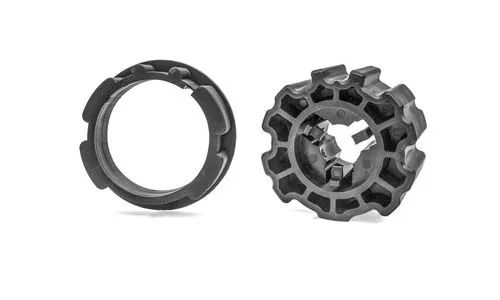

Adapterset:

Flexible Wellenanbindungen:

148,76 €

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt

Beschreibung

<<< Wird durch den Hersteller nicht mehr produziert. Nachfolgemodell HIER >>>

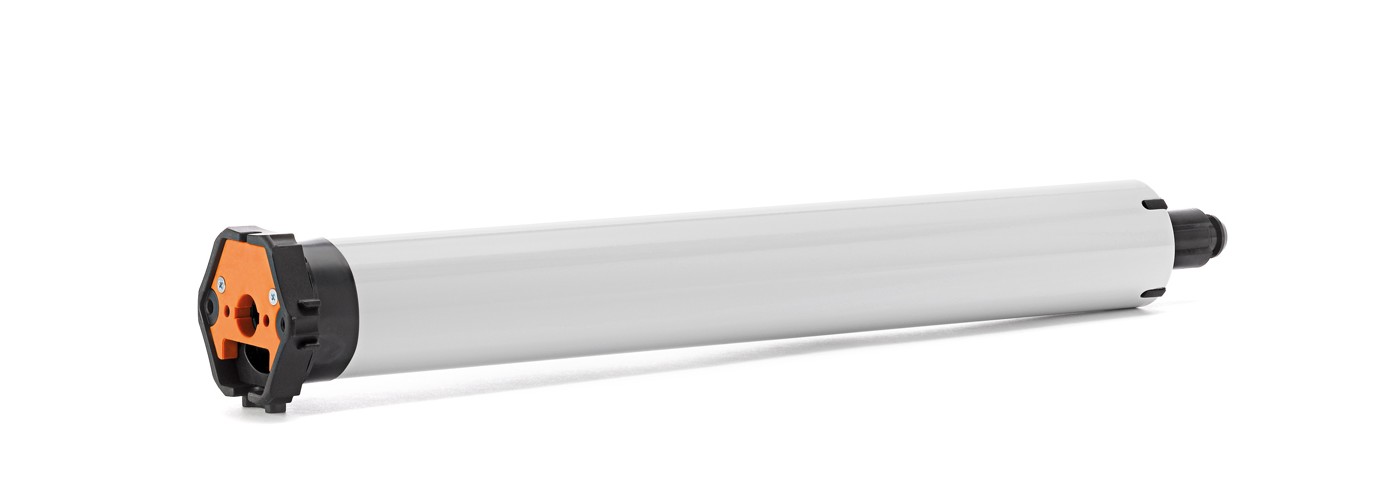

Der Rohrantrieb in kurzer Bauform aus der RolSmart-Reihe. Zum Einbau in schmalen Rollladenelementen (Wellen ab 50mm). Er benötigt mindestens einen Endanschlag und ist nicht parallel schaltbar. Als Besonderheit verfügt dieser Antrieb über eine Softabschaltung und hat eine geräuschlose Softbremse.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
geräuschlose Softbremse
Intelligente Kraftmessung
Behangschutz auf/ab
Parallelschaltung nicht möglich
Benötigt mindestens einen Anschlag
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag
Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

RolSmart M10-K	Art. Nr.: 340110001	10 Nm Drehmoment		14 U/Min Geschwindigkeit		391 mm Abmessungen (C) 374 mm Abmessungen (D)	0,60 A Stromaufnahme	140 Watt Leistungsaufnahme

40 Umdrehungen
Endschalterbereich

45 mm
Rohrdurchmesser

230/50 V Hz
Stromversorgung

IP44
Schutzart

steckbar
Kabellänge

Motorlager

*► Typ 1*	*► Typ 2*	*► Typ 3*
Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001	universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001	SKS max. 50 Nm Art. Nr.: 230040101

*► Typ 4*	*► Typ 5*	*► Typ 6*
Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101	Adapterplatte Typ 9 Motoren Art. Nr.: 233746801	Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501
