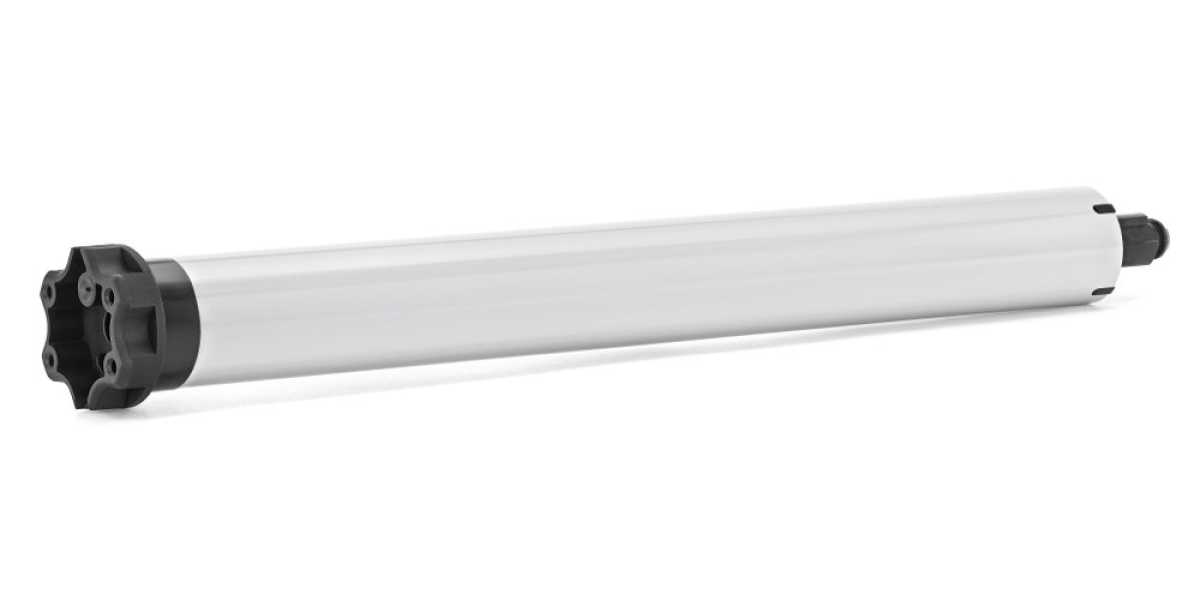

elero RolMotion M SH Rohrantrieb mit Sternkopf

Art.Nr.:
492210004
5-7 Werktage 5-7 Werktage (Ausland abweichend)
chevron-down
chevron-down
chevron-down
chevron-down
155,28 €

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Die neuen Motion Antriebe von elero bringen Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt ihr optimiertes Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden.

elero ​Antriebsberechnungsprogramm


Leise. Leiser. Silent Motion.



Wenn's noch leiser als leise sein soll: Flüstermodus
Neben dem Standardlauf verfügen die neuen Motion Antriebe auch über den Flüstermodus. Dieser ist für Tageszeiten und Situationen vorgesehen, die einen besonders leisen Betrieb erfordern. Er wird vom Anwender ganz einfach manuell aktiviert.
AUF- oder AB-Taste des Wandschalters per „Doppelklick“ betätigen

Endlageneinstellung
Endposition feste Position   Plug & Play / Abschaltung über Drehmoment
oben (Kasten)    ¹
unten (Fensterbank)    ²
¹ = Anschlagstopfen, Winkelleiste erforderlich
² = Starre Wellenverbinder erforderlich
Die Einstellung der Endlagen oben und unten ist Voraussetzung für die Nutzung der Fahrprofile. Erst die obere Endlage einlernen, dann die untere Endlage.

Flüstermodus oder Standardlauf

Motion Antriebe lassen sich auf Wunsch im Flüstermodus langsam und extrem leise bewegen.

Millionenfach bewährte Antriebstechnologie

Hysterese bremse, Softstart, Softstopp, Hindernis- und Blockiererkennung: Bei den Silent Motion Antrieben ist alles drin.

Robust und zuverlässig

Der intelligente Antrieb sorgt auch dafür, dass der Rollladen geschont wird.

Parallelschaltung möglich

Entlastungsfunktion (Endlageneinstellung auf Anschlag)

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

RolMotion M6 SH

 Art. Nr.:
493010001

6 Nm
Drehmoment

14 U/Min
Geschwindigkeit
5 U/Min
Flüstermodus		 466 mm
Abmessungen (C)
449 mm
Abmessungen (D)		 0,40 A
Stromaufnahme		 92 Watt
Leistungsaufnahme

RolMotion M10 SH

 Art. Nr.:
492210001		 10 Nm
Drehmoment		 14 U/Min
Geschwindigkeit
5 U/Min
Flüstermodus		 466 mm
Abmessungen (C)
449 mm
Abmessungen (D)		 0,50 A
Stromaufnahme		 115 Watt
Leistungsaufnahme

RolMotion M20 SH

 Art. Nr.:
492310001		 20 Nm
Drehmoment		 14 U/Min
Geschwindigkeit
5 U/Min
Flüstermodus		 526 mm
Abmessungen (C)
509 mm
Abmessungen (D)		 0,80 A
Stromaufnahme		 184 Watt
Leistungsaufnahme

RolMotion M25 SH

 Art. Nr.:
492410001		 25 Nm
Drehmoment		 14 U/Min
Geschwindigkeit
5 U/Min
Flüstermodus		 546 mm
Abmessungen (C)
529 mm
Abmessungen (D)		 1,10 A
Stromaufnahme		 253 Watt
Leistungsaufnahme

Sternkopf
Besonderheit		 45 mm
Rohrdurchmesser		 230/50 V Hz
Stromversorgung		 IP44
Schutzart		 steckbar
Kabellänge

Motorlager
► Typ 1 (optional wählbar)
Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm
Art. NR.: 230031701

► Typ 2 (optional wählbar)
mit Sichherungsklammer (gr. Öse)
Art. NR.: 230031801/131234501

Adapterset

►    SW 50

►   SW 60

►    SW 70
Art. Nr.: 230120001 Art. Nr.: 233790001 Art. Nr.: 230110001



Video


Eingebettetes Video

Hinweis: Dieses eingebettete Video wird von YouTube, LLC, 901 Cherry Ave., San Bruno, CA 94066, USA bereitgestellt.
Beim Abspielen wird eine Verbindung zu den Servern von YouTube hergestellt. Dabei wird YouTube mitgeteilt, welche Seiten Sie besuchen. Wenn Sie in Ihrem YouTube-Account eingeloggt sind, kann YouTube Ihr Surfverhalten Ihnen persönlich zuzuordnen. Dies verhindern Sie, indem Sie sich vorher aus Ihrem YouTube-Account ausloggen.

Wird ein YouTube-Video gestartet, setzt der Anbieter Cookies ein, die Hinweise über das Nutzerverhalten sammeln.

Wer das Speichern von Cookies für das Google-Ads-Programm deaktiviert hat, wird auch beim Anschauen von YouTube-Videos mit keinen solchen Cookies rechnen müssen. YouTube legt aber auch in anderen Cookies nicht-personenbezogene Nutzungsinformationen ab. Möchten Sie dies verhindern, so müssen Sie das Speichern von Cookies im Browser blockieren.

Weitere Informationen zum Datenschutz bei „YouTube“ finden Sie in der Datenschutzerklärung des Anbieters unter: https://www.google.de/intl/de/policies/privacy/

Lieferumfang
bei Standardauswahl
1 x elero RolMotion M SH Antrieb mit Sternkopf (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Motorlager, Anschlussleitung und Adapterset (optional nach Wahl)


Dokumente
Betriebs- und Montageanleitung  (1.55 MB)
