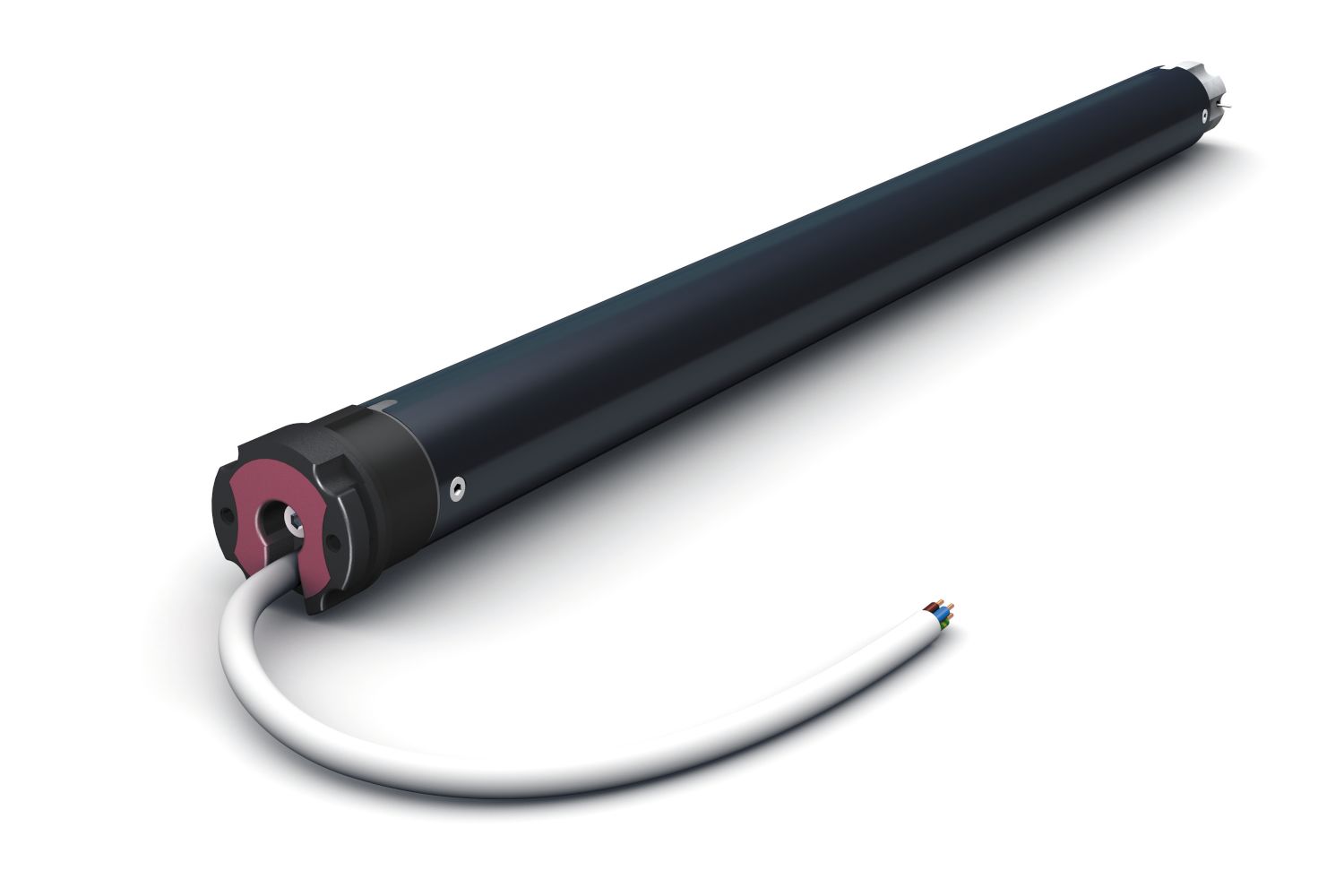

Cherubini | Tronic RX 35 Funk-Rollladenmotor

Art.Nr.:
Lieferzeit:: 5-7 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: elektronisch einstellbar, mit Handsender
Bitte beachten Sie:: Alte Handsender der Marke FAAC und Altron sind nicht kompatibel.

Drehmoment | Motorbezeichnung:

Motorlager:

Adapterset:

Handsender:

ab 158,47 EUR

inkl. 19% MwSt. zzgl. Versand

Die elektronischen Antriebe der Marke Cherubini zeichnen sich durch eine einfache Endlageneinstellung aus und haben einen eingebauten Funkempfänger. Die Antriebe der Baureihe Tronic RX haben einen Rohrdurchmesser von 35 mm und sind in mit Drehmomenten von 9 Nm. Eine parallelschaltung der Antriebe ist möglich. Diese neuen Cherubini Antriebe sind die Nachfolger der altron Black Motoren.

Wichtige Hinweise

Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Die alten Handsender (FAAC TM, altron) sind mit diesen TM2 Antrieben nicht kompatibel

Produktbesonderheiten

Mittelposition (Lüftungsposition) einstellbar
Schlieskraft (nur mit festen Wellenanbindungen) von 10% bis 40% einstellbar (ab Werk 20% voreingestellt)
Optional kann ein Taster angeschlossen werden (auf, stop, ab, stop, auf...)
Einfache Endlageneinstellung mit Fernbedienung
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar
Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
Montage Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

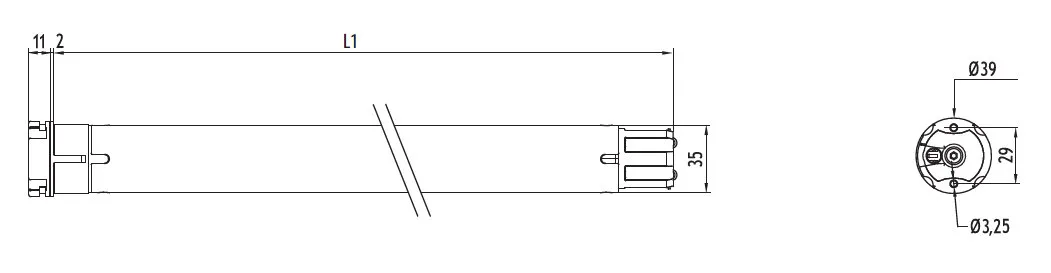

Technische Daten

Motortyp	Art-Nr.:	Drehmoment	Geschwindigkeit	Umdr.	Abmessungen (L1)	Stromaufnahme	Leistungsaufnahme
Tronic RX 5/21	CER35052100	5 Nm	31 U/min	32	460 mm	0,40 A	105 Watt
Tronic RX 9/16	CER35091600	9 Nm	16 U/min	32	477 mm	0,50 A	120 Watt
Tronic RX 13/10	CER35131000	13 Nm	10 U/min	32	497 mm	0,60 A	130 Watt

Enschalterbereich	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
32 Umdrehungen	35 mm	230/50 V Hz	IP44	2,5 m

Motorlager

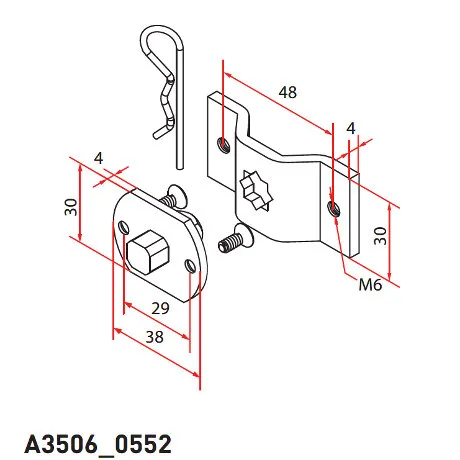

*► Typ 1*
Lager TK 48, mit 10 mm 4-kant

Art. Nr.: A3506_0552

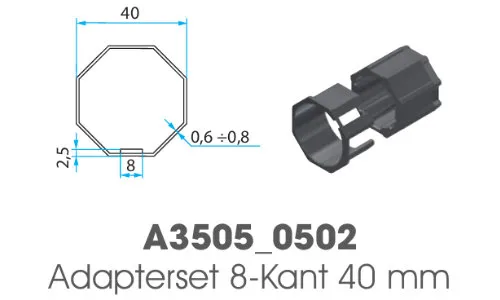

Adapterset

► Typ 1 SW 40

Art. Nr.: A3505-0502

Lieferumfang

bei Standardauswahl
1 x Cherubini Tronic RX Ø 35 (Drehmoment nach Wahl)
1 x Einstellwerkzeug für Endlageneinstellung
1 x Anschlusskabel 2,5 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
