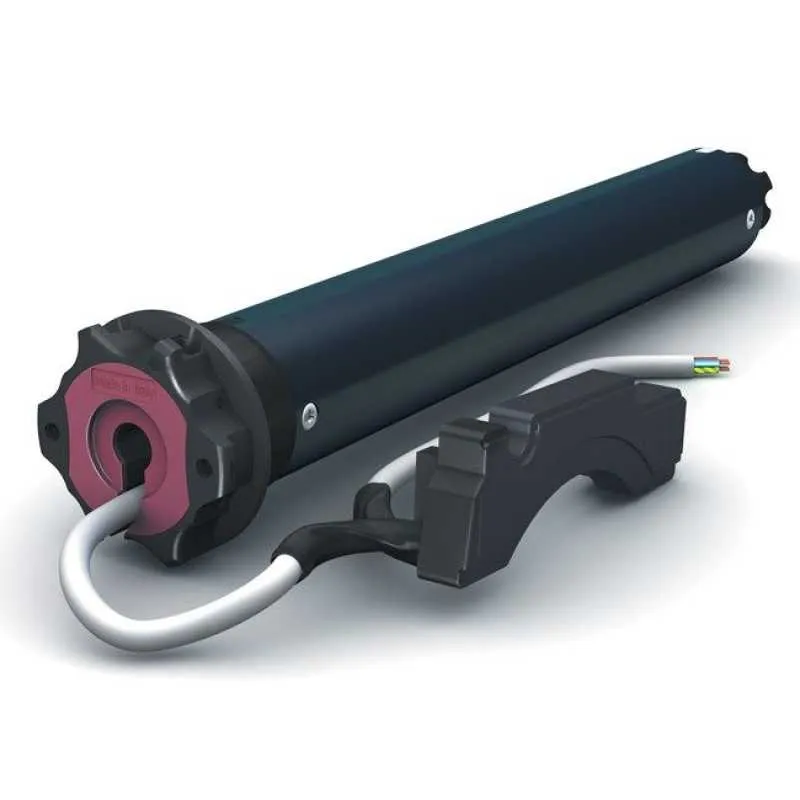

Cherubini | Plug & Play Short RX 45 Funk-Rollladenmotor
Diese Rohrmotoren sind die Nachfolgemodelle der Altron Black und Faac TM2 Antriebe mit integriertem Funkempfänger. Der neue Motorkopf ist so konzipiert, dass Sie das alte Motorlager weiter verwenden können. Ein Adapterset passend für eine 60 mm 8-kant Welle kann kostenfrei im oberen Konfigurationsbereich als Lieferumfang ausgewählt werden. Einfache und fein abgestufte Einstellung der Endlagen über den Handsender. Die Encoder-Technologie gewährleistet absolute Genauigkeit und Zuverlässigkeit bei der Einhaltung der Endlagenpositionen. Die Antriebe der Baureihe Plag & Play Short RX Ø45 haben einen Rohrdurchmesser von 45 mm und ein Drehmoment von 6 Nm. Diese Cherubini Antriebe sind als Nachfolger der altron Black und FAAC TM Motoren geeignet.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen TM2 Antrieben nicht kompatibel!
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt
Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
 Automatisches Einstellen der Endlagen (Wichtige Hinweise beachten) |
| Anfrierschutz und Blockiererkennung bei der Auf- und Abwärtsbewegung, mit Entlastung. |
| Möglichkeit zwei Mittelpositionen zu setzten, die mittels Handsender betätigt werden können. |
| Variable Drehmomentabschaltung. |
| Für die Blockiererkennung im Abwärtslauf kann auf dem Handsender die Funktion "Supersensibilität" aktiviert werden, die ein komplettes Zusammenraffen der Lamellen verhindert. |
| Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motortyp | Geschwindigkeit | Art. Nr.: | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
| Plug & Play Short RX Ø45 6/17 | 17 U/min | CEX45061700 | 6 Nm | 343 mm | 0,50 A | 110 Watt |
| Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 45 mm | 230/50 V / Hz | IP44 | 2,6 Meter |
| ► Typ 1 | In den Warenkorb |

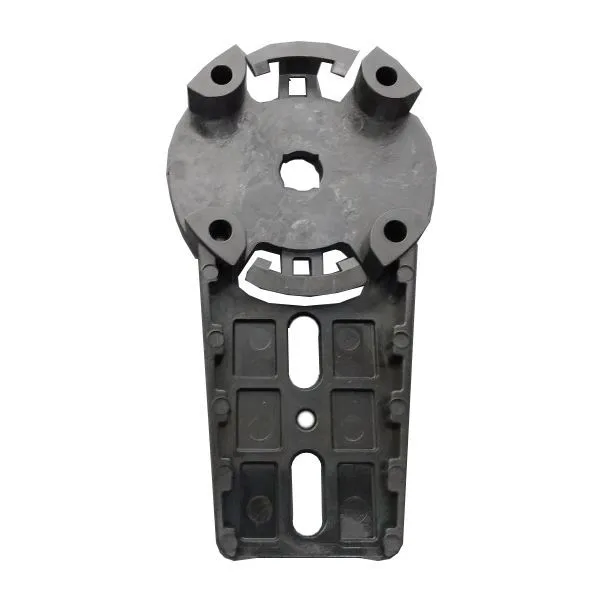

| Schnellanschluss-Motorlager mit C-Federn | TM2 Neubaukastenlager (max. 30 Nm) |
 |  |
 |  |
| Art. Nr.: A4506-0555 | Art. Nr.: 132306 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| zusätzlich in den Warenkorb | zusätzlich in den Warenkorb | ||
| Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
| ► Typ 3 SW 70 | |||
 | |||
| zusätzlich in den Warenkorb | |||
| Art. Nr.: A4505-0502 |
| bei Standardauswahl |
|---|
| 1 x Cherubini Plug & Play Short RX Ø45 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,6 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
