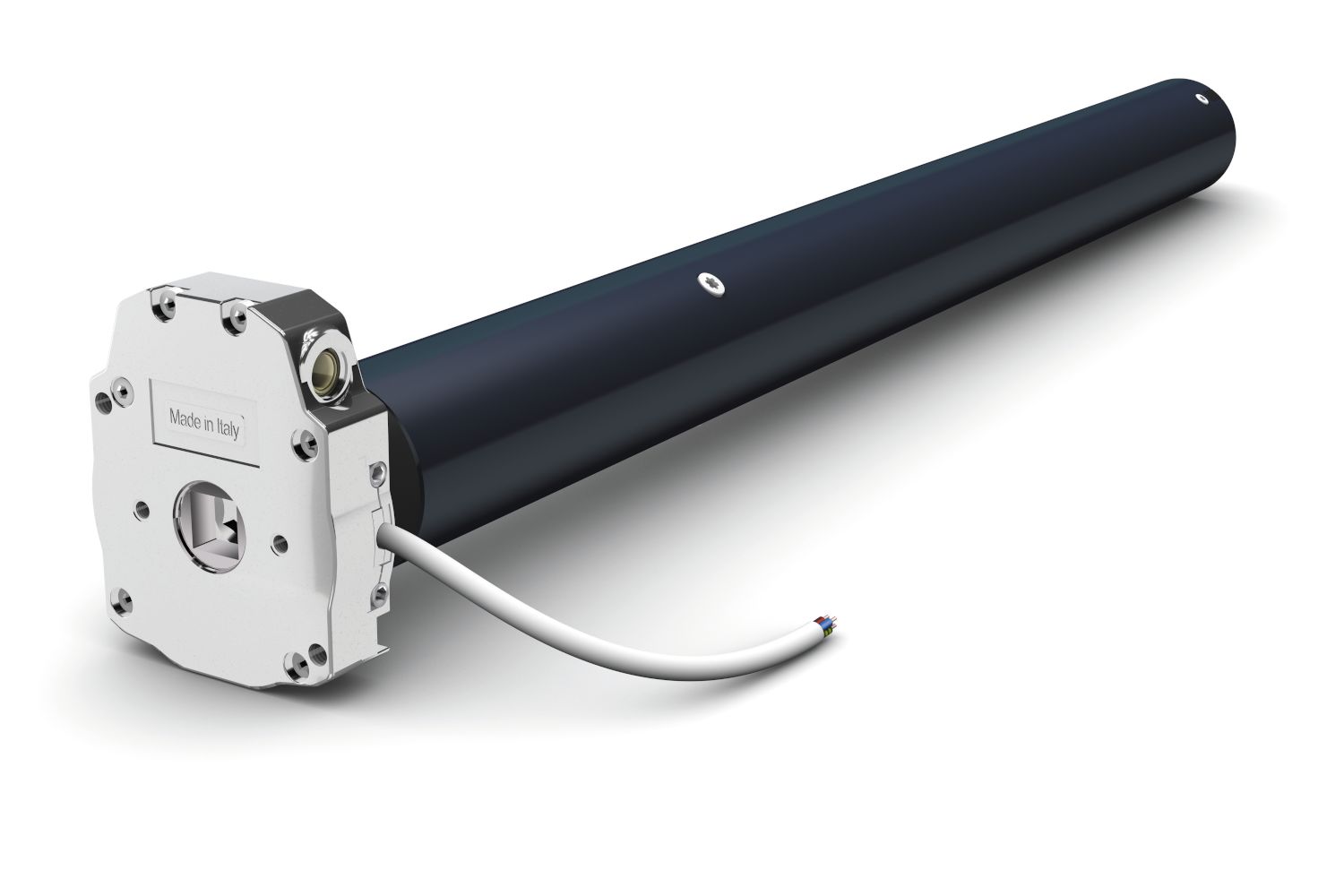

Cherubini Ocean 58 | Antrieb mit Notbedienung
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Die mechanischen Antriebe der Marke Cherubini zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Durch geringe Abmesssungen des Nothandkurbelsystems ist eine Installation auch bei beengten Platzverhältnissen möglich. Die Untersetzung des Nothandkurbelsystems ist 1:55. Die Antriebe der Baureihe Ocean 58 haben einen Rohrdurchmesser von 58 mm und sind in mit Drehmomenten von 85 Nm bis 120 Nm in den Stufen 85 Nm, 100 Nm und 120 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Da sich auch der Motorkopf verändert hat muss ein neues Motorlager installiert werden.
Produktbesonderheiten
Befestigung auch ohne Motorlager möglich |
Notbedienung bei Stromausfall |
Einfache Endlageneinstellung durch Stellschrauben am Motorkopf |
Einstellschrauben sind beidseitig zugänglich |
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar |

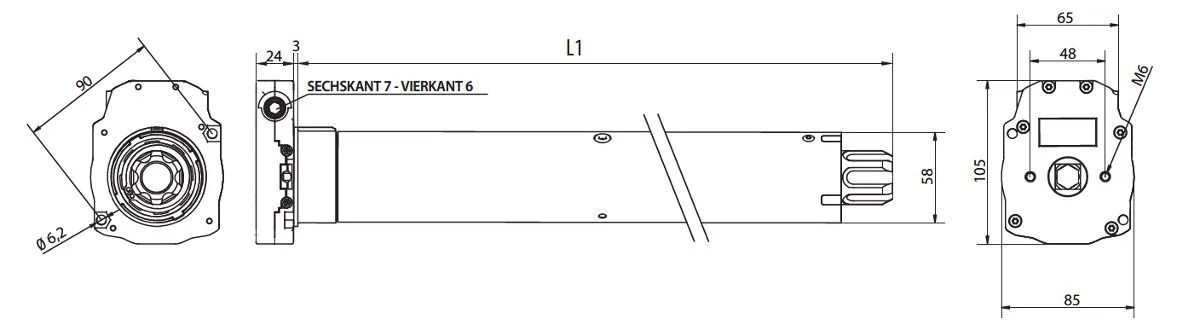

Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | Abmessungen (L1) | Stromaufnahme | Leistungsaufnahme |
---|---|---|---|---|---|---|
Ocean 85/17 | CMS58081700 | 85 Nm | 17 U/min | 703 mm | 1,70 A | 375 Watt |
Ocean 100/11 | CMS58101100 | 100 Nm | 11 U/min | 703 mm | 1,60 A | 360 Watt |
Ocean 120/11 | CMS58121100 | 120 Nm | 11 U/min | 703 mm | 1,90 A | 435 Watt |
Endschalterbereich: | 25 Umdrehungen |
---|---|
Einschaltdauer: | S2 4 min |
Rohrdurchmesser: | 58 mm |
Spannungsversorgung: | Wechselstrom (AC/DC) |
Nennspannung: | 230 V |
Netzfrequenz: | 50 Hz |
Schutzart: | IP 44 |
Anschlusskabel: | 3 Meter |
► Typ 1 |
TM2 58 Motorplatte 100 x 100 mm |
Art. Nr.: A4506-0568 |

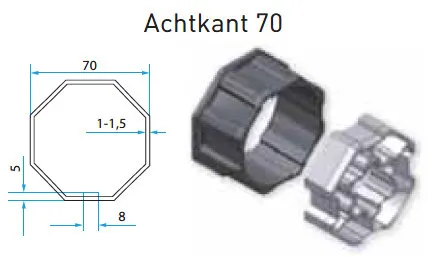

► Typ 1 SW 70 | ► Typ 2 SW 102 | ||
Art. Nr.: A5805-0501 | Art. Nr.: A5805-0506 | ||

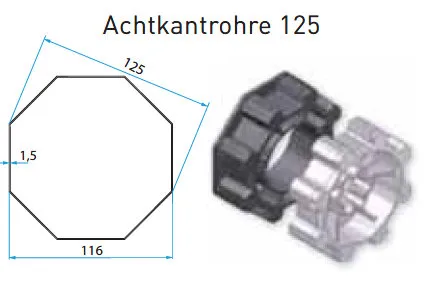

► Typ 3 SW 116 | |||
Art. Nr.: A5805-0512 |
bei Standardauswahl |
---|
1 x Cherubini Ocean 58 (Drehmoment nach Wahl) |
1 x Einstellwerkzeug für Endlageneinstellung |
1 x Anschlusskabel 2,5 Meter |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
