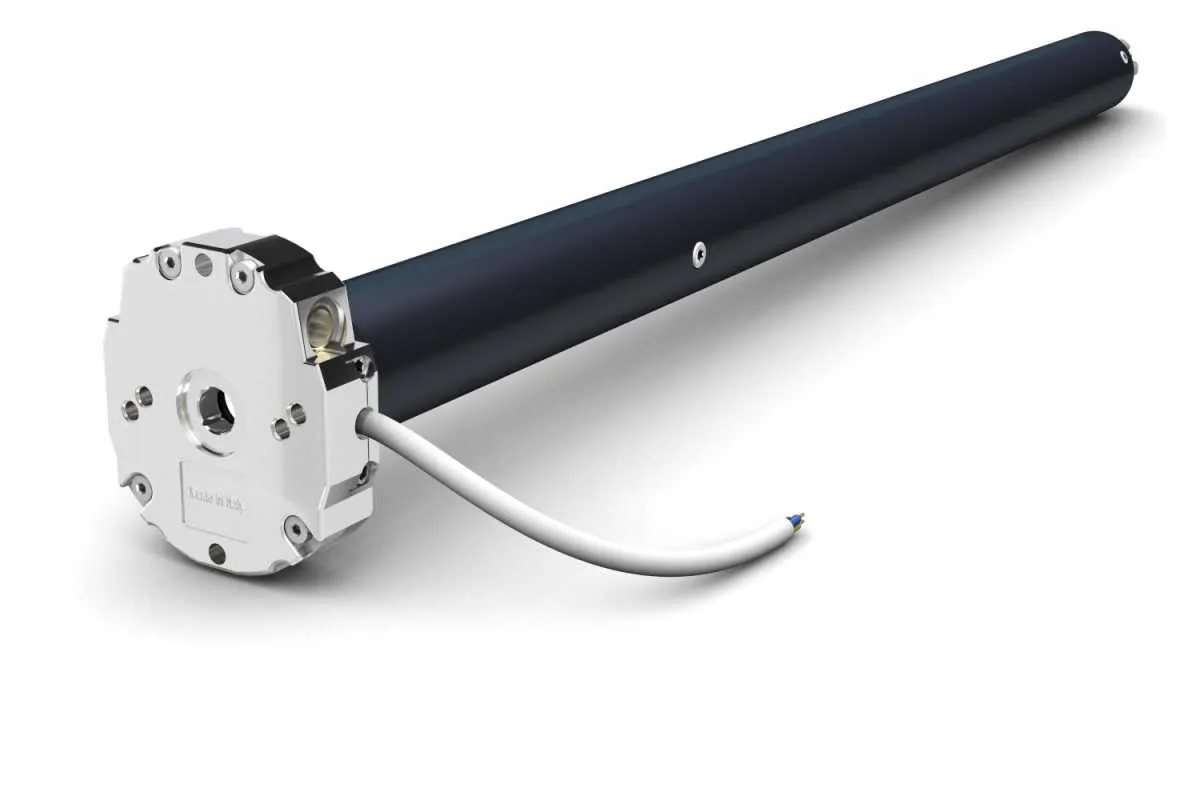

Cherubini Ocean 45 | Antrieb mit Notbedienung
Cherubini Ocean 45 | Antrieb mit Notbedienung
Cherubini Ocean 45 | Antrieb mit Notbedienung

Cherubini Ocean 45 | Antrieb mit Notbedienung

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
Verwendung:
mit Nothandbedienung
chevron-down
chevron-down
chevron-down
chevron-down
ab 142,94 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Die mechanischen Antriebe der Marke Cherubini zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Durch geringe Abmesssungen des Nothandkurbelsystems ist eine Installation auch bei beengten Platzverhältnissen möglich. Die Untersetzung des Nothandkurbelsystems ist 1:24. Die Antriebe der Baureihe Ocean 45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 15 Nm bis 50 Nm in den Stufen 15 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen Cherubini Antriebe sind die Nachfolger der altron BlackOut (BlOu) Motoren.


Wichtiger Hinweis

Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer und das Motorlager der altron Black und FAAC TM Motoren können nicht weiterverwendet werden.


Produktbesonderheiten

 Befestigung auch ohne Motorlager möglich
 Notbedienung bei Stromausfall
 Einfache Endlageneinstellung durch Stellschrauben am Motorkopf
 Einstellschrauben sind beidseitig zugänglich
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar

Optional wählbar

Öse mit 6-kant Stange 7 mm, verzinkt, L = 186 mm
Technische Daten
Motortyp Geschwindigkeit Vorgänger Art. Nr.: Drehmoment Abmessung (L) Stromaufnahme Lstg.:
Ocean 15/17 17 U/min BlOu 15/17 CMS45151700 15 Nm 646 mm 0,80 A 170 Watt
Ocean 25/17 17 U/min BlOu 25/17 CMS45251700 25 Nm 646 mm 1,00 A 225 Watt
Ocean 32/17 17 U/min BlOu 30/17 CMS45321700 32 Nm 646 mm 1,10 A 250 Watt
Ocean 40/17 17 U/min BlOu 40/17 CMS45401700 40 Nm 646 mm 1,25 A 275 Watt
Ocean 50/12 12 U/min BlOu 50/12 CMS45501200 50 Nm 646 mm 1,25 A 275 Watt


Endschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge Motorkopf
32 Umdreh. 45 mm 230/50 V / Hz IP44 2,5 Meter Metall

Motorlager
► Typ 1 ► Typ 2
TM2 45 M Motorplatte 100 x 100 mm TM2 45 M Motorlager mit Vierkantstift 10 mm mit M6 Gewinde
Art. Nr.: A4506-0568 Art. Nr.: A4506-0557



Adapterset

► Typ 1    SW 50

► Typ 2    SW 60

zusätzlich
in den Warenkorb		 zusätzlich
in den Warenkorb
Art. Nr.: A4505-0511 Art. Nr.: A4505-0510

► Typ 3    SW 70

zusätzlich
in den Warenkorb
Art. Nr.: A4505-0502



Lieferumfang
bei Standardauswahl
1 x Cherubini Ocean Ø 45 (Drehmoment nach Wahl)
1 x Einstellwerkzeug für Endlageneinstellung
1 x Anschlusskabel 2,5 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Dokumente / Produktsicherheit
Bedienungsanleitung  (457.26 KB)
